USB
Ethernet
9.2. Conexión con los equipos INGECON

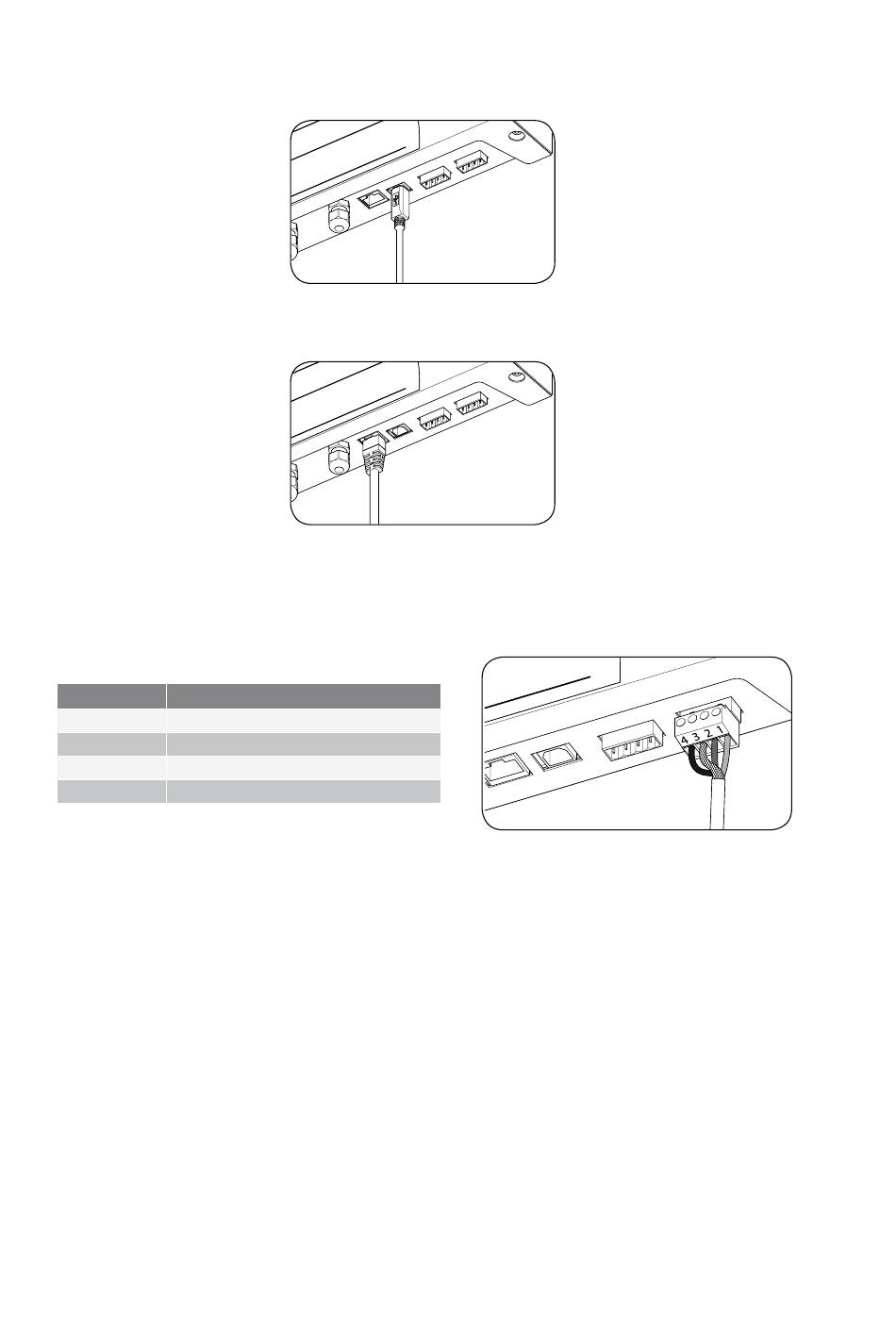

La salida RS-485 hacia los equipos INGECON corresponde al conector 4 del INGECON SUN ComBox. Efectuar la
conexión como se indica en la siguiente figura.
Pin
1
2
3
4
* Borna para facilitar la conexión.
El jumper JP5 de la placa base del INGECON SUN ComBox permite la conexión de la resistencia de fin de línea en
el bus RS-485. Este jumper deberá estar cerrado siempre que el dispositivo sea considerado como fin de línea.
78
Se utilizará un cable USB tipo A a tipo B (no suministrado por Ingeteam)
Se utilizará un cable de red Ethernet (no suministrado por Ingeteam)
Señal
RS-485 B(+)
RS-485 A(-)
Pantalla de protección*
GND
Conexión local en INGECON SUN ComBox
