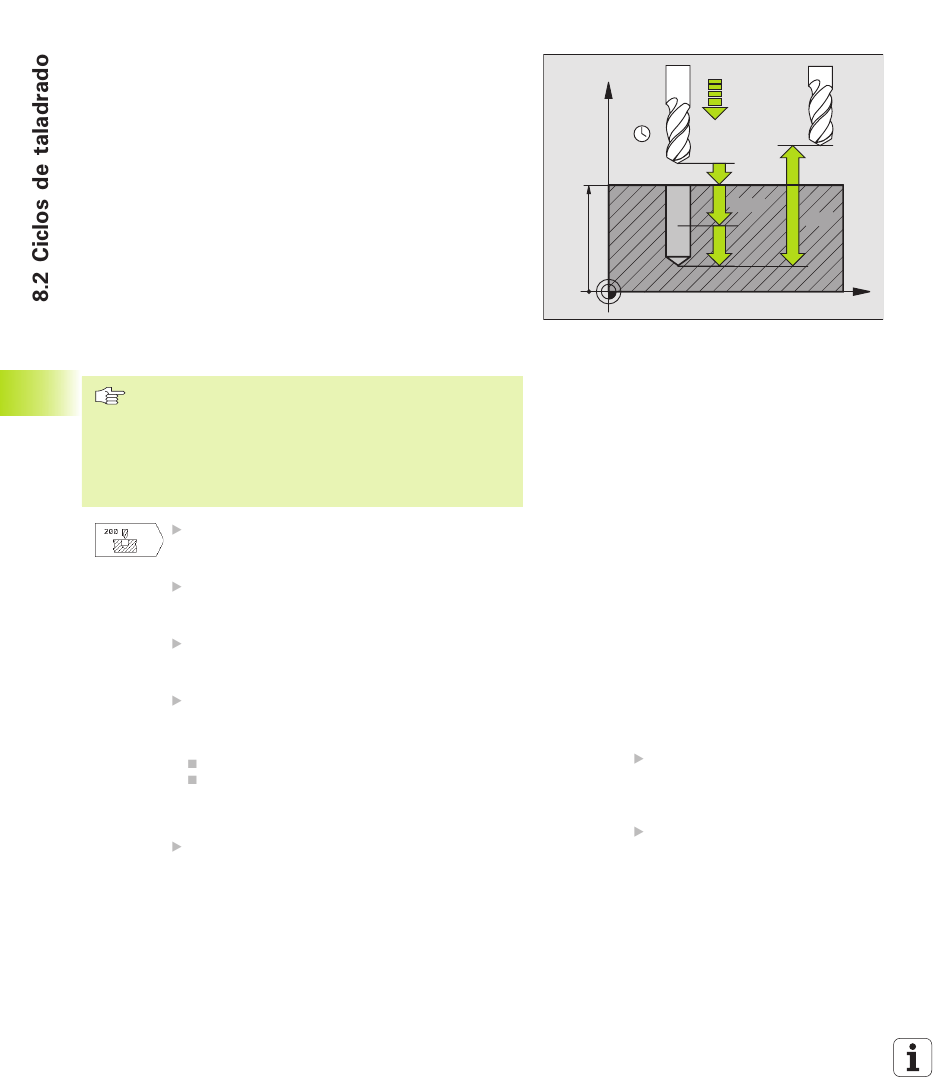

TALADRADO (ciclo 200)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta la primera
profundidad de pasada
3 El TNC retira la herramienta con FMAX a la distancia de seguridad,
espera allí si se ha programado, y a continuación se desplaza de
nuevo con FMAX a la distancia de seguridad sobre la primera
profundidad de pasada
4 A continuación la hta. taladra con el avance F programado hasta la
siguiente profundidad de pasada
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
profundidad de taladrado programada
6 En la base del taladro la hta. se desplaza con FMAX a la distancia
de seguridad, y si se ha programado
hasta la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro profundidad determina la
dirección del mecanizado.
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
(extremo del cono del taladro)
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/
min
Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
La profundidad de pasada es igual a la prof. total
La prof. de pasada es mayor a la prof. total
La profundidad no tiene porque ser múltiplo de la
profundidad de pasada
Tiempo de espera arriba Q210: Tiempo en
segundos que espera la hta. a la distancia de
seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta
98
Z
Q206
Q210
Q203
Coordenadas de la superficie de la
pieza Q203 (valor absoluto):
Coordenadas de la superficie de la
pieza
2ª distancia de seguridad Q204
(valor incremental): Coordenada en
el eje de la hta., en la cual no se
puede producir ninguna colisión
entre la hta. y la pieza
Q204
Q200
Q202
Q201
X
8 Programación: Ciclos
