Incremento angular Q247 (valor incremental): ángulo
entre dos mecanizados sobre el círculo teórico;
cuando el incremento angular es igual a cero, el TNC
calcula el mismo según el ángulo inicial y el ángulo
final; si se ha programado un incremento angular el
TNC no tiene en cuenta el ángulo final; el signo del
incremento angular determina la dirección del
mecanziado (- = sentido horario)
Número de mecanizados Q241: Número de
mecanizados sobre el círculo teórico
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza;
introducir siempre valor positivo

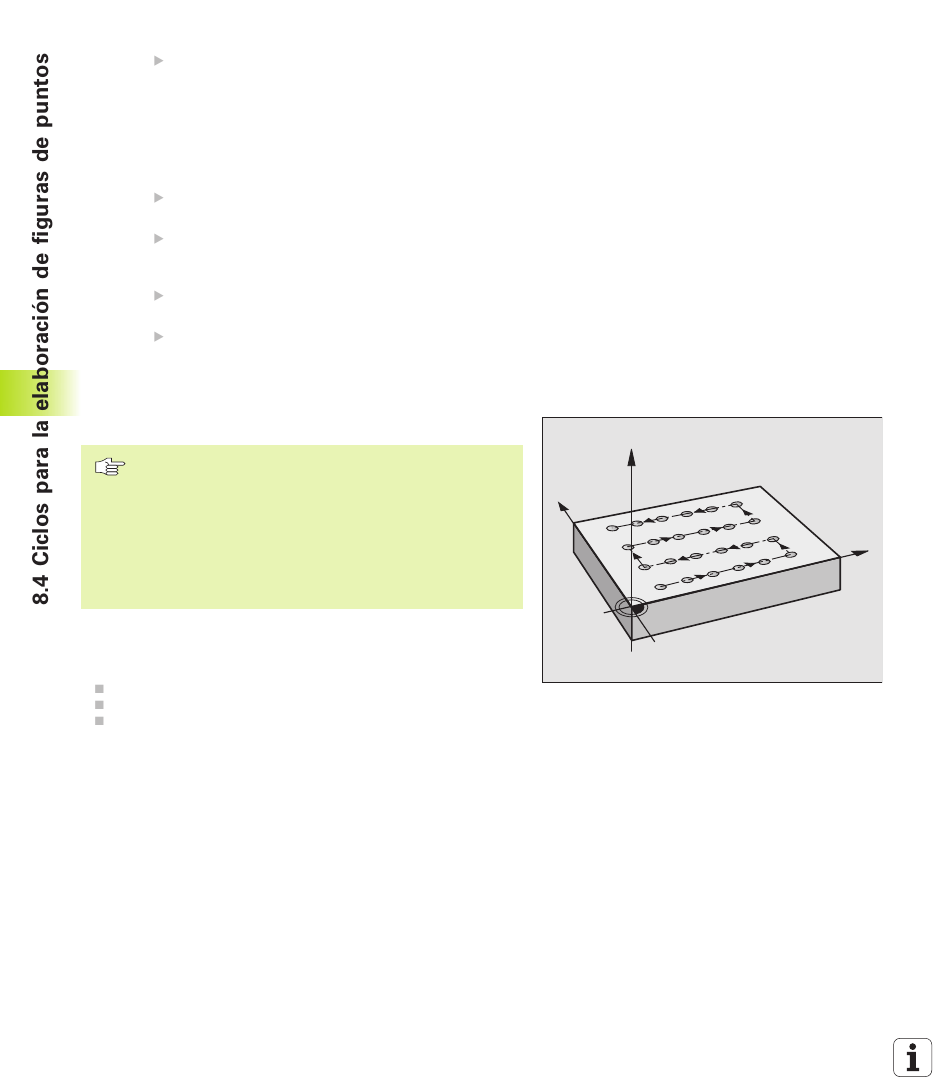

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)

Antes de la programación deberá tenerse en cuenta:
El ciclo 221 se activa a partir de su definición DEF , es
decir el ciclo 221 llama automáticamente al último ciclo
de mecanizado definido.
Cuando se combina uno de los ciclos de mecanizado
200 a 204 y 212 a 215 con el ciclo 221, se activan la
distancia de seguridad, la superficie de la pieza
y la 2ª distancia de seguridad del ciclo 221.
1 El TNC posiciona la hta. automáticamente desde la posición
actual al punto de partida del primer mecanizado
Secuencia:
Aproximación a la 2ª distancia de seguridad (eje de la hta.)
Aproximación al punto de partida en el plano de mecanizado
Desplazamiento a la distancia de seguridad sobre la superficie
de la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al eje
principal sobre el punto inicial del siguiente mecanizado; la hta.
se encuentra a la distancia de seguridad (o a la 2ª distancia de
seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados sobre la primera línea; la hta. se encuentra en el
último punto de la primera línea
128
Z
Y
8 Programación: Ciclos
X
