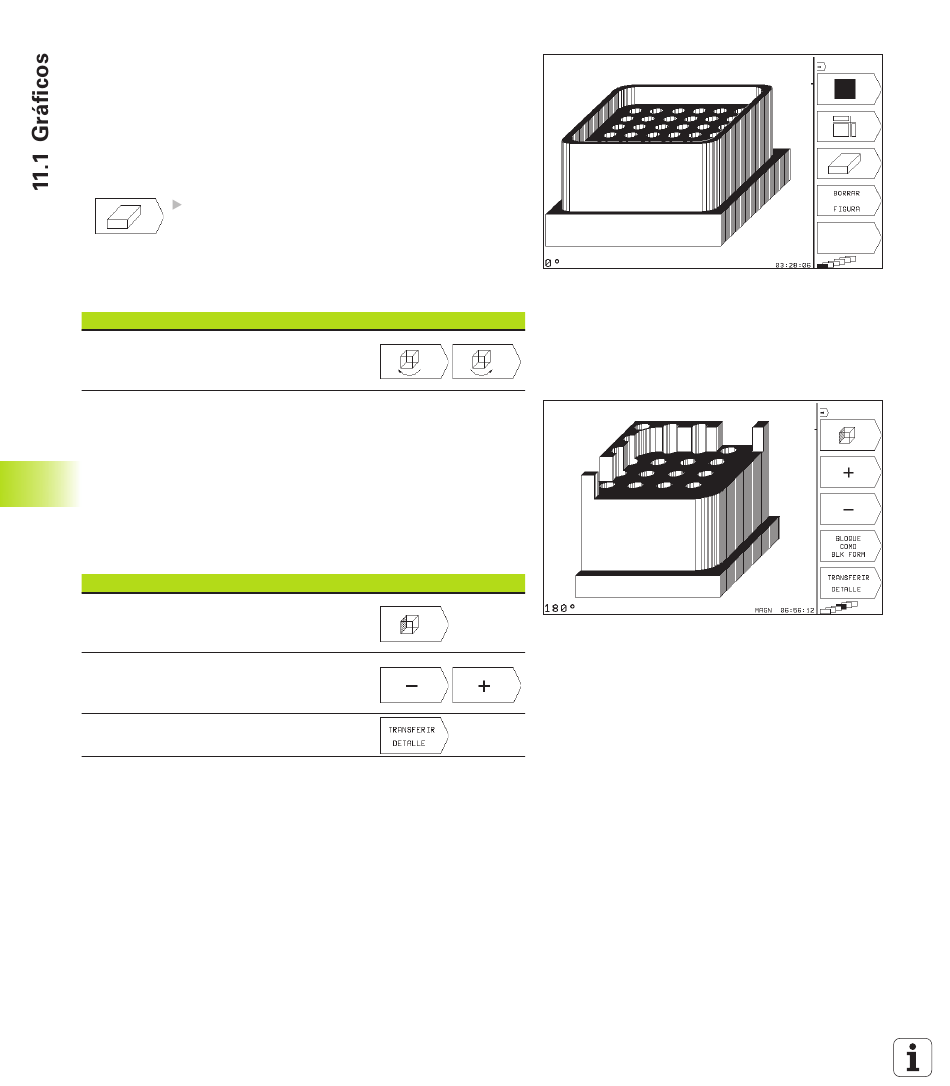

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del eje vertical.
En el modo de funcionamiento TEST DEL PROGRAMA existen
funciones para la ampliación de una sección (Véase "Ampliación de
una sección").
Seleccionar la representación 3D con esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca la siguiente
softkey:
Función
Girar verticalmente el gráfico
en pasos de 90°
Ampliación de una sección
Se puede modificar la sección para la representación 3D en el modo
de funcionamiento TEST DEL PROGRAMA
Para ello debe estar parada la simulación gráfica. La ampliación de
una sección se puede activar en todos los tipos de representación.
Conmutar la carátula de softkeys en el modo de funcionamiento
TEST DEL PROGRAMA hasta que aparezcan las siguientes softkeys:
Función
Seleccionar el lado de la pieza que se
desea cortar: Pulsar la softkey varias veces
Desplazar la superficie de la sección
para ampliar o reducir la pieza
Aceptar la sección
188
Softkeys
Softkeys
11 Test y ejecución del programa
