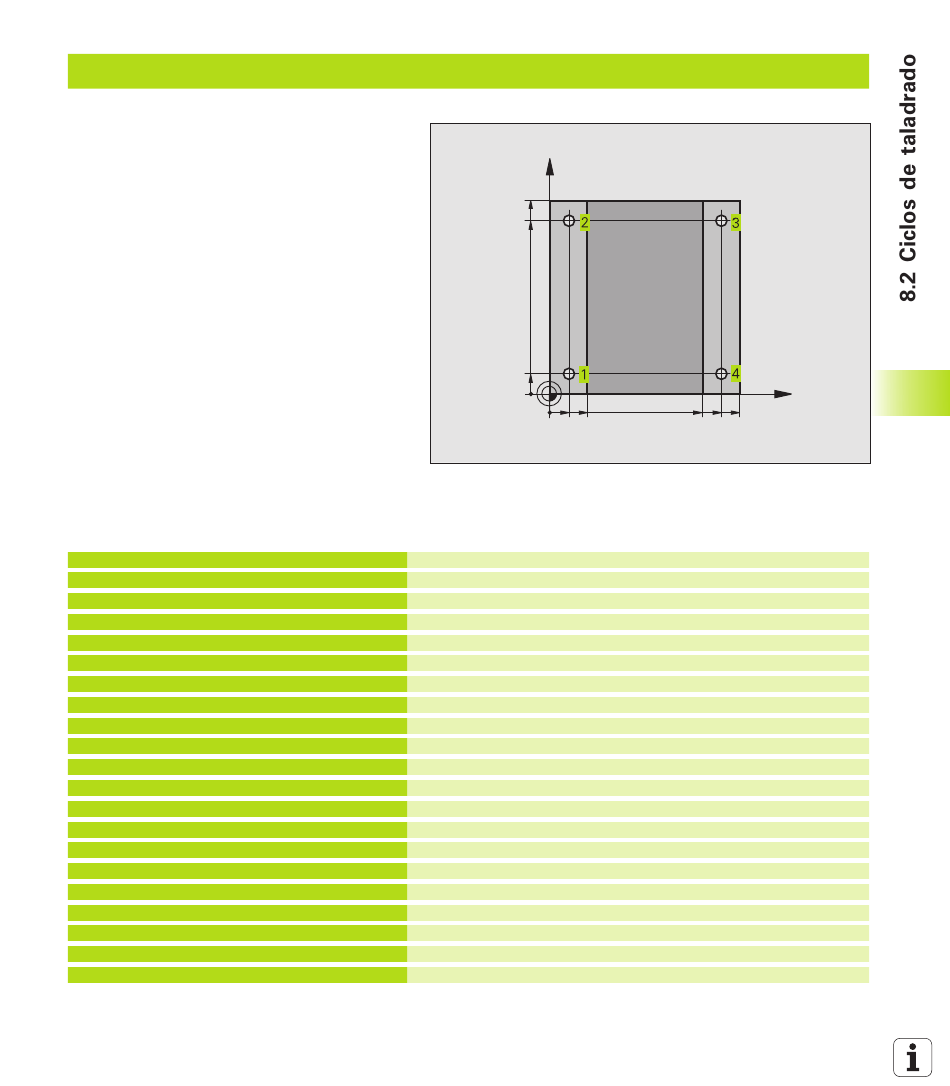

Ejemplo: Ciclos de taladrado

0 BEGIN PGM 200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 200 TALADRADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=-10 ;COORD. SUPERFICIE PIEZA
Q204=20 ;2ª DISTANCIA SEGURIDAD
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 F MAX M99
10 L X+90 R0 F MAX M99
11 L Y+10 R0 F MAX M99
12 L Z+250 R0 F MAX M2
13 END PGM 200 MM
TNC 310 de HEIDENHAIN
Y
100
90
10
10 20
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo
Distancia de seguridad
Profundidad
Avance de taladrado
Aproximación
Tiempo de espera arriba
Coordenadas de la superficie
2ª distancia de seguridad
Llegada al primer taladro, conexión del cabezal
Llamada al ciclo
Llegada al 2º taladro, llamada al ciclo
Llegada al 3er taladro, llamada al ciclo
Llegada al 4º taladro, llamada al ciclo
Retirar la herramienta, final del programa
X
80 90 100
107
