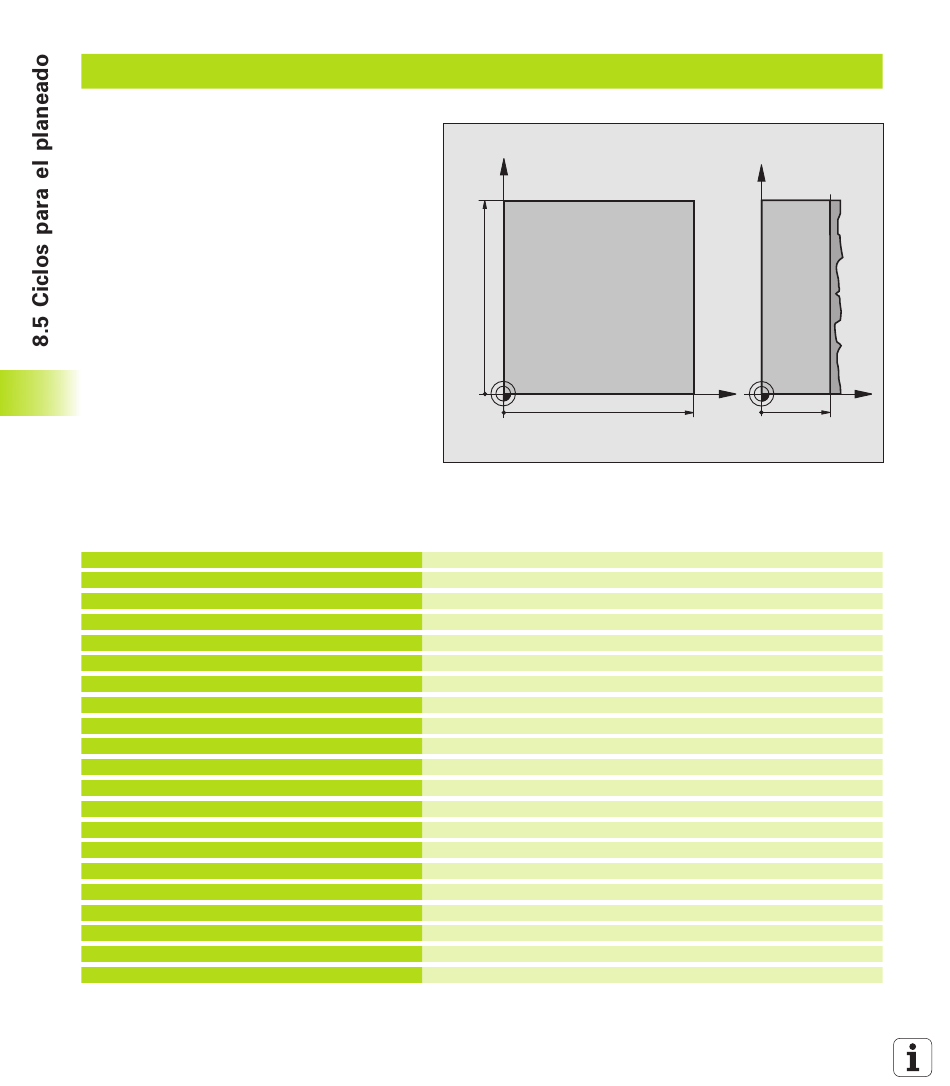

Ejemplo: Planeado

0 BEGIN PGM 230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 PLANEADO
Q225=+0 ;PTO. INICIAL 1ER EJE
Q226=+0 ;PUNTO INICIAL 2º EJE
Q227=+35 ;PUNTO INICIAL 3ER EJE
Q218=100 ;LONGITUD LADO 1
Q219=100 ;LONGITUD LADO 2
Q240=25 ;NUMERO CORTES
Q206=250 ;AVANCE AL PROFUNDIZAR
Q207=400 ;AVANCE FRESADO
Q209=150 ;AVANCE TRANSVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
7 L X-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM 230 MM
136
Y
100
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo Planeado
Punto de partida eje X
Punto de partida eje Y
Punto de partida eje Z
Longitud lado 1
Longitud lado 2
Número de cortes
Avance al profundizar
Avance de fresado
Avance transversal
Distancia de seguridad
Posicionamiento previo cerca del punto de partida
Llamada al ciclo
Retirar la herramienta, final del programa
Y
X Z
100 35
8 Programación: Ciclos
