16 | KH 420
Para conectar otro altavoz :
Utilice el conector hembra AES3 OUTPUT K del DIM 1 (véase la figura más abajo) .
X
Ajuste el interruptor giratorio SIGNAL SELECT L («DIGITAL A» o «DIGITAL B») .
X
Set back panel switch to "DIGITAL A"
XLR
BNC
or
Out
BNC
In
RCA, BNC or XLR

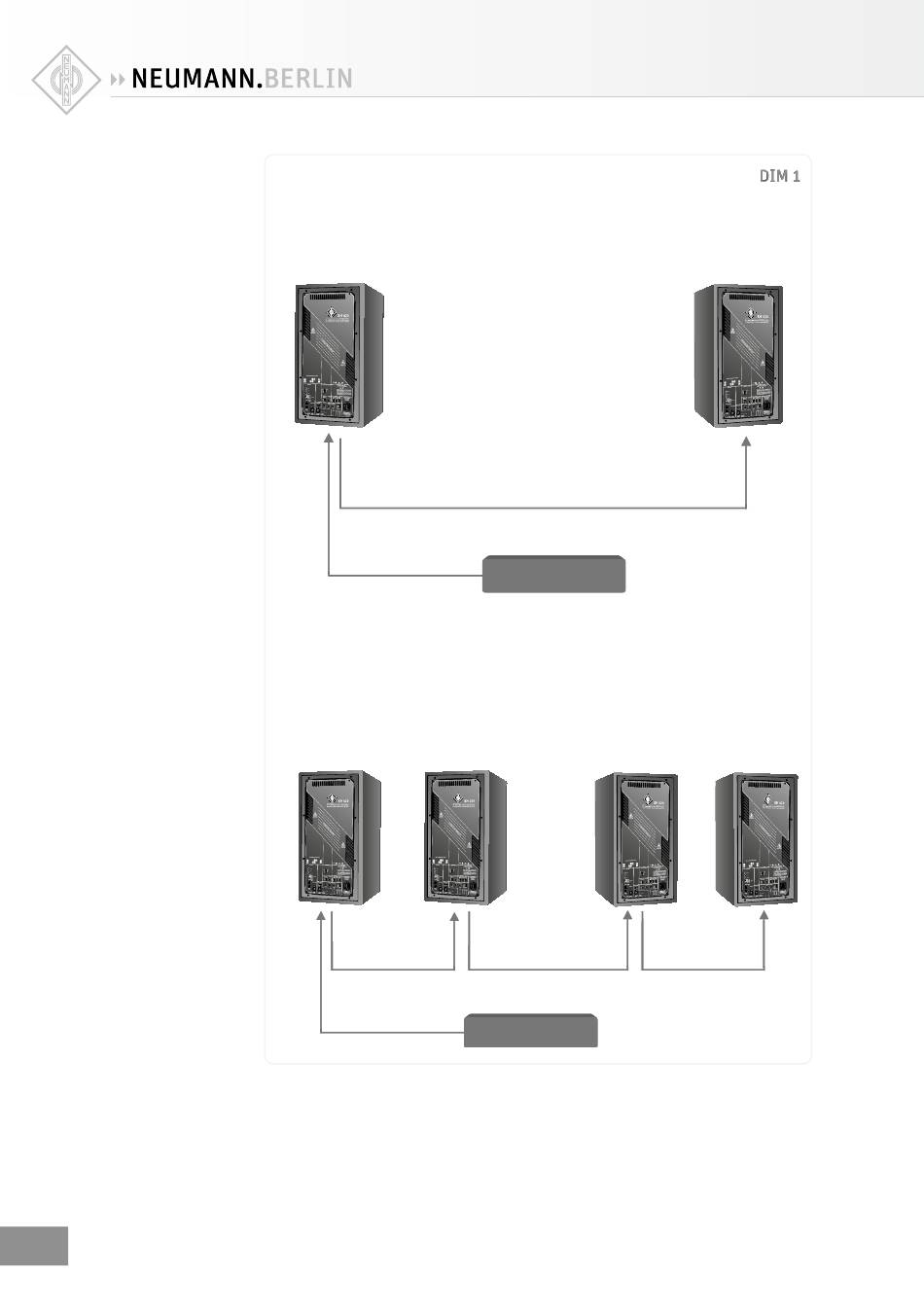

Conectar digitalmente varios altavoces KH 420 entre ellos mediante DIM 1
Utilice los conectores hembra AES3 INPUT J y AES3 OUTPUT K.
X
No se precisan piezas en T (véase la figura a continuación).
Ajuste el interruptor giratorio SIGNAL SELECT L («DIGITAL A» o «DIGITAL B») .
X
No se precisa terminación, el conector hembra AES3 INPUT (BNC) J tiene una termi-
nación interna de 75 Ω.
Set back panel switch to "DIGITAL A"
XLR
BNC
BNC
or
Out
In
BNC
In
RCA, BNC or XLR
Set back panel switch to "DIGITAL B"
Subframe A - left signal
Subframe B - right signal
Digital Source:
AES 3 or S/P-DIF
Set back panel switch to "DIGITAL B"
BNC
BNC
Out
In
Subframe A - left signal
Subframe B - right signal
Digital Source:
AES 3 or S/P-DIF
