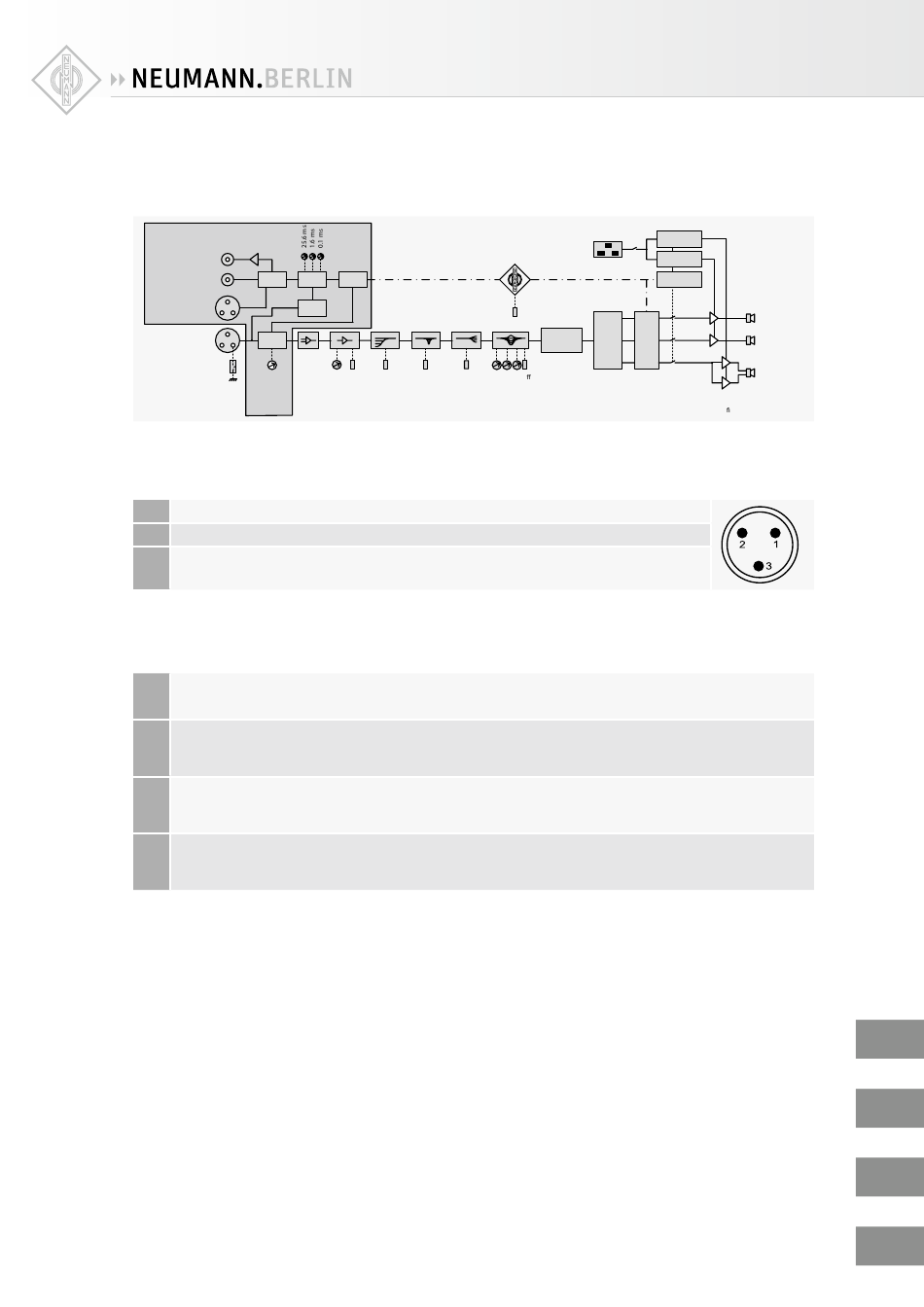

System Block Diagram/Blockschaltbild/Synoptique Système/Diagrama
de Bloques del Sistema
DIM 1 only
S/P-DIF can be received on the BNC
connectors with a suitable adapter
BNC: AES3 Output
BNC: AES3 Input
Receiver
Delay
24-bit
192 kHz
XLR: AES3 Input
ADC
Signal
XLR: Analog Input
Select
GND Lift
Analog
Digital A
Digital B
Digital A + B
(all available with
and without delay)
Pin assignment of the XLR socket/Buchsenbelegung XLR/Brochage de la
prise XLR/Asignación de la hembra XLR
1
Audio ground/Audio-Erdung/Masse audio/Toma de tierra de audio
2
Signal +/Signal +/Signal +/Señal +
3
Signal −/Signal −/Signal −/Señal −
Acoustical Measurements/Akustische Messungen/
Mesures acoustiques/Mediciones Acústicas
EN
Below are acoustical measurements conducted in anechoic conditions at 1 m. Color versions of these
graphs can be found on the appropriate product page of the web site.
DE
Die folgenden akustischen Messungen wurden unter reflexionsarmen Bedingungen in 1 m Abstand
durchgeführt. Farbversionen dieser Diagramme finden Sie auf den entsprechenden Produktseiten der
Neumann-Website.
FR
Vous trouverez ci après les courbes correspondant aux mesures acoustiques effectuées en chambre
sourde, à une distance de 1 mètre du moniteur. Vous retrouverez ces courbes, en couleur, dans la sec-
tion appropriée de notre site Web.
ES
Las siguientes mediciones acústicas se han realizado bajo condiciones de baja reflexión a una distancia
de 1 m. Encontrará versiones a color de estos diagramas en las páginas correspondientes de los produc-
tos en la página web de Neumann.
DAC
Fine
Coarse
+4
0
0
+1
Gain
–2.5
–1.5
0
–12
–5.0
–3.0
–1
G
–7.5
–4.5
–2
Bass
Mid
Treble
Parametric
Switched-Mode
Power Supply
Switched-Mode
Power Supply
Power
on Mute
Display Dimmer
100%
60%
30%
0%
Cross-
Over
Production
Limi-
Trimmers
(24 dB/
ters
oct)
var
1
0
8
25–80
50–160
f Q
100–320
Treble
Midrange
Bass
Power
Ampli ers
EN
DE
FR
ES
