Instalación

2.6.1 La unidad de control

La caldera ModuStar incorpora una unidad de control y regu-
lación electrónica con un detector de llamas de ionización in-
tegrado. El núcleo de la unidad de control de la caldera es un
microprocesador, Comfort Master
caldera.
La caldera no detecta las variaciones de fase. La entrada nomi-
nal máxima es de entre 115 y 180 W (según el tipo de caldera).
La caldera está completamente precableada internamente y
todas las conexiones externas pueden realizarse mediante re-
gletas de conexiones X5 - X7 - X9 con una entrada de 230 V
(terminal X2). Consulte en el diagrama la posición de los conec-
tores y fusibles (F2) en la unidad de control.
Las principales características de la unidad de control se resu-
men en la tabla 03
Fabricante
Voltaje de alimentación
Intervalo previo a la purga
Intervalo posterior a la purga
Intervalo de encendido
Intervalo de seguridad
Intervalo anticiclo
Valor de fusible F1 (230 V)
Ventilador de CC
tabla 03 Características de la unidad de control
g
Cualquier carga con un valor superior a los de la tabla 04 sólo
se admitirá si se emplea un transformador aislante
La potencia de la caldera ModuStar puede controlarse en el
modo siguiente:
Control de encendido/apagado: conmutación de libre vol-
18
, que controla y protege la
®
LTALW7H000023a

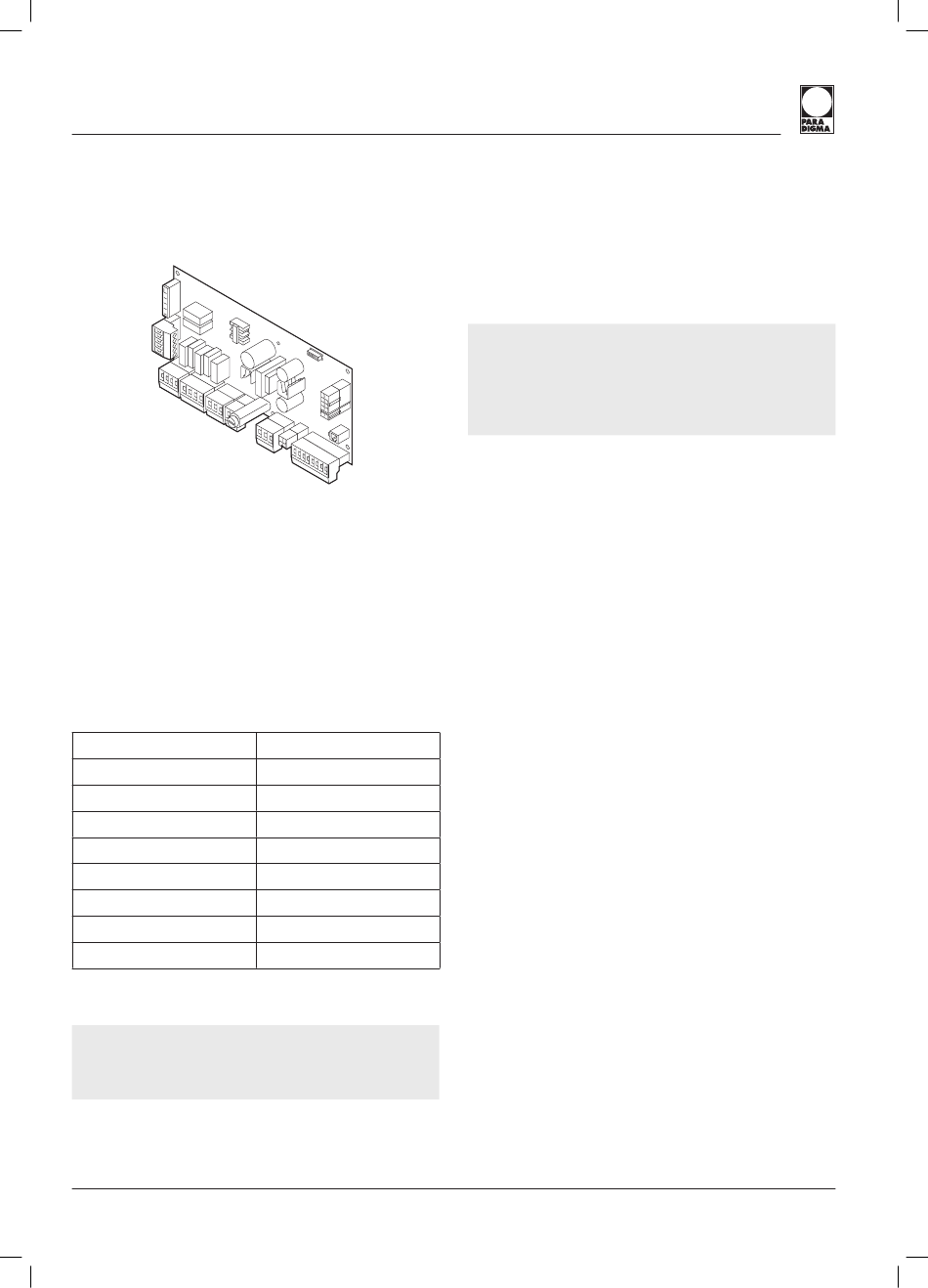

La unidad de control
LT.AL.W7H.000.023
Sit Controls
230 V – 1ph – 50 Hz
3 s
5 s
2,5 s
5 s
De 3 a 10 min.
2 AT
24 VCC
taje. El control interno de la caldera modula la potencia para
alcanzar el punto de ajuste de la temperatura de impulsión en la
caldera. Este contacto se encuenra en la regleta de conexiones
X9 (sólo bajo voltaje)
Control modulado: OpenTherm. Los controles externos mo-
dulan la potencia de la caldera para lograr la temperatura de
impulsión determinada mediante el regulador de modulación.
Este contacto se encuentra en la regleta de conexiones X9 (sólo
bajo voltaje ).
v
• Todas las conexiones a los terminales X1, X2, X4, X5, X6 y X7
presentan 230 VCA.
• Todas las conexiones al terminal X9 son sólo de bajo volta-
je.
