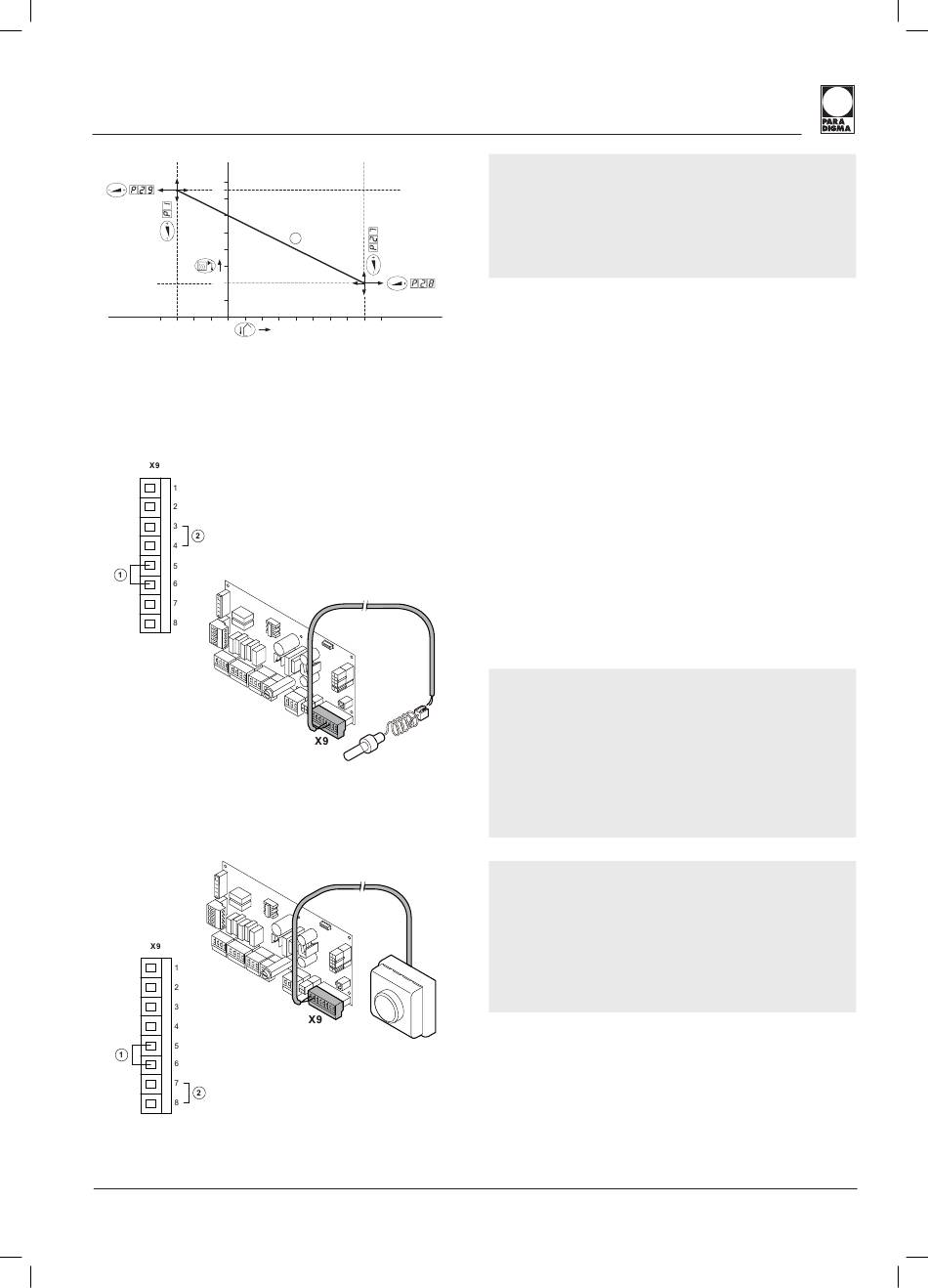

Diagrama de cableado del sensor del calorífero/termostato de agua
Diagrama de cableado del dispositivo de protección antihelada
THES_932_V2.0_08/09
1
10 20
110820LTESW7H025a
110820.LT.ES.W7H.025
caliente
110850.LT.FR.W7H.055
110850.LT.FR.W7H.056
i
Si el sensor de temperature externa se utiliza junto con un sen-
cillo reloj de 230 V, dispondrá de una calefacción temporizada
adaptada a la temperatura de cada momento, según se muestra
en el gráfico anterior, fácil de configurar y de utilizar.
2.7.4 Conexión del sensor/termostato de agua caliente
• Si se utiliza un interacumulador externo de agua caliente con
la caldera ModuStar Se puede conectar un sensor de control
o termostato de agua caliente sin voltaje a los conectores 3 y
4 de la regleta de conexiones X9. El control permitirá detectar
automáticamente si se ha conectado un sensor o un termos-
tato.
2.7.5 Conexión de un dispositivo de protección antihelada
La caldera debe instalarse en una zona protegida de las hela-
das para evitar que el desagüe de condensados se congele. No
obstante, si la temperatura del agua de la calefacción central de
la caldera desciende demasiado, el dispositivo de protección
integrado en la caldera se activa de la siguiente forma:
- con una temperatura del agua inferior a 7 °C: la bomba de
circulación se activa
- con una temperatura del agua inferior a 3 °C: la caldera se
activa
- cuando la temperatura del agua es superior a 10 °C: la caldera
se apaga y la bomba de circulación funciona durante otros 15
minutos.
i
• El termostato antihelada debería instalarse preferiblemente
en las habitaciones con mayor riesgo de heladas.
• Conecte el termostato antihelada en paralelo al termostato de
ambiente: conectores 7 y 8 de la regleta de conexiones X9.
• Cuando el contacto del termostato antihelada se cierre, el ter-
mostato de ambiente OpenTherm conectado en paralelo se
apagará.
g
Esta función es un dispositivo de protección solamente para la
caldera , no para el sistema o la estructura del edificio.
Si se activa un termostato antihelada o un control de modula-
ción de la habitación conectado a través de los conectores 7 y 8
, la caldera funcionará de manera continuada hasta alcanzar el
punto de ajuste de programado.
