Instalación
Colores de los cables
BK = negro
BL = azul
BR = marrón
GN = verde
GN/YW = verde/amarillo
GY = gris
RD = rojo
WH = blanco
YW = amarillo
THES_932_V2.0_08/09

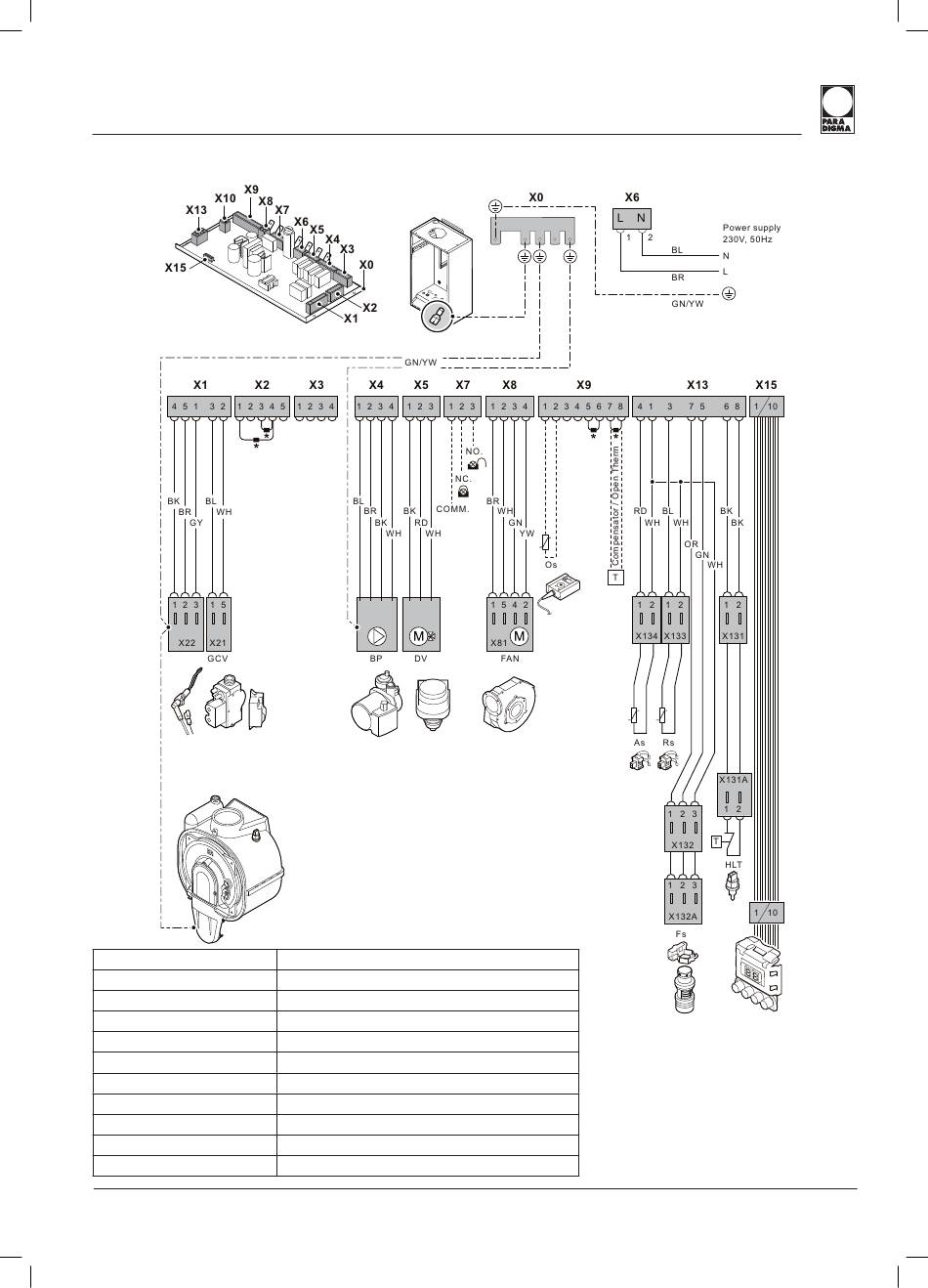

2.8 Diagrama de cableado

Componentes de la caldera
As = sensor de flujo
BP = bomba de la caldera
Fs = conmutador de circulación
CP = bomba de circulación
DV = válvula de tres vías
GCV = válvula de combinación de gas
HLT = termostato de límite superior
Os = sensor exterior
Rs = sensor de retorno
---- = no se suministrará ni se cableará
Diagrama de cableado
110841.LT.IT.W7H.040
23
