Emerson FISHER HP Serie Boletín De Producto

Boletín de producto
51.2:HP
D101635X0ES
Marzo de 2009
Válvulas de control de la serie HP de Fisher
HP (válvula de globo)
HPA (válvula de ángulo)
D Internos equilibrados de alta temperatura
D Internos equilibrados de cierre hermético
D Internos desequilibrados
Las válvulas de control de la serie HP de Fisherr (figura 1)
son de orificio único para alta presión, de globo o de
ángulo, con asientos de metal, guías de jaula y cierre del
obturador de válvula por presión descendente.
Estas válvulas están diseñadas para aplicaciones de
alta presión en industrias de control de procesos tales
como generación de energía, producción de
hidrocarburos, procesamiento químico y refinamiento.
Las válvulas de la serie HP tienen tolerancia de corrosión.
Están disponibles los materiales que cumplen con NACE.
El grosor extra de las paredes del cuerpo de la válvula
proporciona un margen seguro de protección contra la
erosión, así como también protección extra contra la
corrosión por ataques químicos. Ya que estas válvulas
tienen como característica paredes más gruesas del
cuerpo de la válvula, se encuentran disponibles en
valores intermedios superiores con acoplamientos de
extremos soldados.
A menos que se indique lo contrario, todas las referencias
NACE corresponden a NACE MR0175-2002 y MR0103.
www.Fisher.com
W6848-1

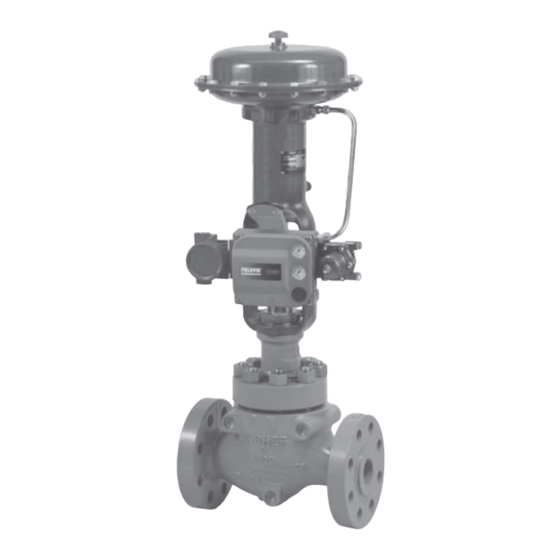

Figura 1. Válvula HP de Fisherr con actuador 667 y
controlador digital de válvula FIELDVUEr DVC6000
Válvula HP
r
