Instrucciones de utilización

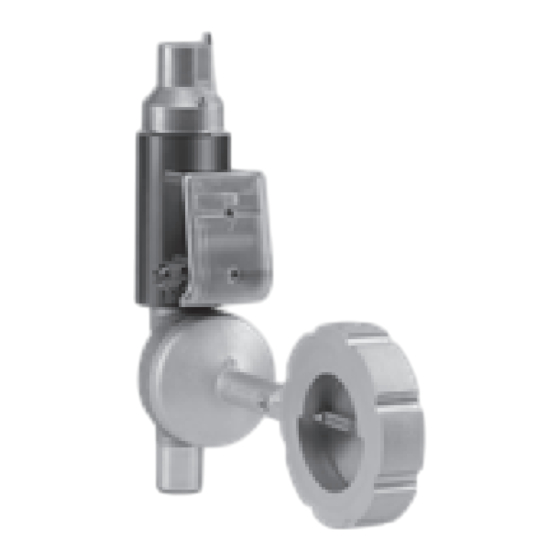

Válvula de mariposa BVHM y
actuador electromagnético MB 7
Índice
Índice
Válvula de mariposa BVHM y
actuador electromagnético MB 7. . . . . . . . . . 
Índice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Comprobar el uso . . . . . . . . . . . . . . . . . . . . . . 
Denominación de las partes. . . . . . . . . . . . . . . . 2
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Aire caliente como fluido . . . . . . . . . . . . . . . . . . 3
Instalar la BVHM en la tubería . . . . . . . . . . . . . . 3
Montar el MB 7 en la BVHM . . . . . . . . . . . . . . . 3
Cableado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
MB 7..3 con racor roscado para cables. . . . . . . 4
MB 7..6 con base de conector normalizado . . . 4
Ajustar el caudal Q. . . . . . . . . . . . . . . . . . . . . . 4
Cambiar el amortiguador . . . . . . . . . . . . . . . . 4
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . 5
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Set de fijación . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Chapa disipadora de calor . . . . . . . . . . . . . . . . . 5
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . 5
Logística . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Certificación . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Contacto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
E
DK
S
N
P
GR
www.docuthek.com
Seguridad
Seguridad
Leer y guardar
Leer detenidamente las instrucciones
antes del montaje y de la puesta en funcionamiento.
Después del montaje dar las instrucciones al explota-
dor. Este dispositivo debe ser instalado y puesto en
servicio observando las normativas y disposiciones
en vigor. Las instrucciones están también disponibles
en www.docuthek.com.
Explicación de símbolos
• ,  ,  ,  ... = Acción
= Indicación
Responsabilidad
No asumimos ninguna responsabilidad de los daños
causados por la inobservancia de las instrucciones
o por el uso no conforme.
Indicaciones de seguridad
Las informaciones importantes para la seguridad son
indicadas en las instrucciones como se muestra a
continuación:
PELIGRO
Advierte de peligro de muerte.
AVISO
Advierte de posible peligro de muerte o de lesión.
PRECAUCIÓN
Advierte de posibles daños materiales.
Solo un especialista en gas puede llevar a cabo to-
dos los trabajos de mantenimiento y reparación.
Los trabajos eléctricos solo los puede realizar un
especialista en electricidad.
Modificación, piezas de repuesto
Está prohibida cualquier modificación técnica. Usar
solamente las piezas de repuesto originales.
Modificaciones de la edición .6
Se han modificado los siguientes capítulos:
-
Montaje
-
Datos técnicos
-
Logística
-
Certificación
E-1

Publicidad

loading

Resumen de contenidos para Honeywell Krom Schroder BVHM

  • Página 1: Tabla De Contenido

    Seguridad Seguridad 0546 0546 Leer y guardar www.docuthek.com   Leer detenidamente las instrucciones Instrucciones de utilización antes del montaje y de la puesta en funcionamiento. Válvula de mariposa BVHM y Después del montaje dar las instrucciones al explota- actuador electromagnético MB 7 dor.
  • Página 2: Comprobar El Uso

    Comprobar el uso Anillo de acoplamiento Arrastre 0 2 tornillos de fijación Uso predeterminado BVHM y MB 7 Placa de características La válvula de mariposa BVHM con actuador elec- MB 7 tromagnético MB 7 se usa para funcionamiento por Para la tensión de red, potencia eléctrica, presión de impulsos en quemadores industriales para aire y entrada, temperatura ambiente, grado de protección gases producto de la combustión hasta 450 °C.
  • Página 3: Aire Caliente Como Fluido

    ▷ Tras el montaje, purgar a fondo las tuberías para eliminar los cuerpos extraños del sistema. Montar el MB 7 en la BVHM ▷ El actuador electromagnético se puede montar girado 90° en la válvula de mariposa. ▷ Montar todas las piezas del set de fijación. ▷...
  • Página 4: Mb 7.. Con Racor Roscado Para Cables

    ▷ Cableado según EN 60204-1. MB 7.. con racor roscado para cables ▷ Para el ajuste de Q se debe encontrar tensión máx. en el actuador electromagnético. La válvula de max. mariposa está cerrada cuando no hay corriente. – 90° 0° max. –...
  • Página 5: Cambiar El Actuador Electromagnético

    Cambiar el actuador Datos técnicos electromagnético Condiciones ambientales ▷ Ver las instrucciones de utilización que se ad- No está permitida la congelación, condensación o vaho en el dispositivo. juntan para el cambio del actuador. O bien Evitar la radiación solar directa o la radiación de ▷...
  • Página 6: Logística

    Internet o a través de la empresa Elster GmbH Elster GmbH. Strotheweg 1, D-49504 Lotte (Büren) Tel. +49 541 1214-0 Se reserva el derecho a realizar modificaciones téc- Fax +49 541 1214-370 nicas sin previo aviso. hts.lotte@honeywell.com, www.kromschroeder.com...
