Página 4: Descripción General

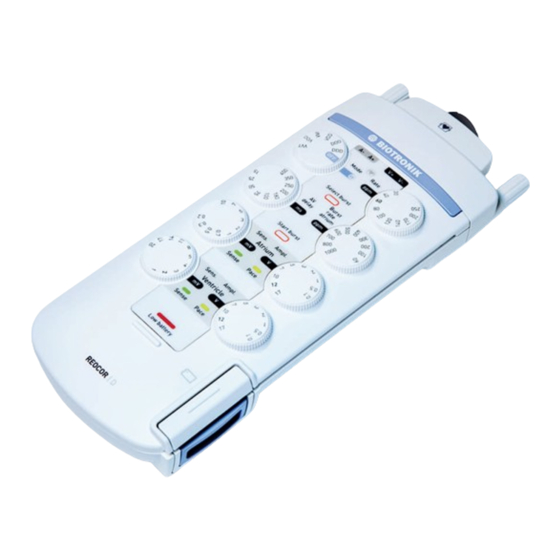

Descripción general Descripción del producto Reocor D es un marcapasos externo bicameral que funciona a pila y que va destinado al uso en centros clínicos conectado a electrodos temporales (incl. electrodos intracardíacos y catéteres transvenosos implantables) para la estimulación temporal auricular, ventricular y AV secuencial. Se conecta directamente o mediante un cable del paciente adicional y, de ser necesario, un adaptador. -
Página 5: Indicaciones
• Comprobación de umbrales de estimulación Contraindicaciones • Reocor D no puede esterilizarse y no es, por tanto, idóneo para usar dentro del entorno esterilizado del paciente. • Los modos de estimulación mediante desencadenante (DDD y VDD) están contraindicados en caso de fibrilación auricular, flúter y otros ritmos auriculares acelerados. -
Página 6: Instrucciones De Uso
Grupo de usuarios • El Reocor D únicamente habrá de ser utilizado por per- sonas con conocimientos de cardiología y que hayan sido instruidas en el uso del dispositivo. Los usuarios poten- ciales son los médicos y el personal sanitario especiali- zado de un hospital. - Página 7 • Si el cable se ha soltado del Reocor D, habrá que volver a conectarlo inmediatamente y comprobar la seguridad de la conexión. •...
- Página 8 IEC 6LR61. La batería tipo MN 1604 Duracell ® Procell permite efectuar una estimulación externa de un mínimo de 500 horas antes de que se requiera cam- biarla. Con la señal ERI (LED “Low battery” parpadeante) el Reocor D avisa de que debe cambiarse la pila...
- Página 9 Mientras se cambia de pila con el Reocor D en uso, éste seguirá aún operativo como mínimo 30 s a una tempera- tura ambiente de 20 ± 2 °C. Sin embargo, por razones de seguridad el paciente debe- ría ser estimulado con otros medios durante ese tiempo.
-
Página 10: Señales Acústicas Y Ópticas
— Coloque la fuente de interferencias en un lugar desde el que no pueda causar interferencias. — De ser posible sin ningún riesgo: apague el Reocor D y vuelva a encenderlo para reinicializar así el marca- pasos en el modo operativo sin interferencias. - Página 11 Señal acústica y parpa- Ha disparado la protección de Apague el dispositivo deo de los LEDs “Pace” y alta frecuencia. y devuélvalo a BIOTRONIK. “Sense” Autocomprobación fallida. El LED “Low battery” Aviso ERI alcanzado Cambie la pila. El disposi- parpadea tivo tendrá...
-
Página 12: Observaciones Generales
Instrucciones de uso Observaciones generales ¡Atención! Las conexiones del Reocor D y de los electrodos temporales de estimulación deberán asegurarse y comprobarse periódi- camente. Autocomprobación Tras encenderlo, el Reocor D ejecutará una autocomproba- ción que dura unos pocos segundos. Incluye: •... -
Página 13: Elementos De Mando Y Leds
Elementos de mando y LEDs Fig. 1: Panel de mando del Reocor D... -
Página 14: Tapa Del Panel De Mando
Ajuste de la sensibilidad auricular (no aplicable en el modo operativo D00) ”Start burst” Inicia la función de ráfagas auriculares Fijación del Reocor D al paciente, la cama o al soporte de Soporte de correa y anilla de suspensión (cara trasera) sueros Ruedecilla “Burst rate atrium”... -
Página 15: Conexión De Los Electrodos
¡Atención! Durante el empleo del Reocor D, la tapa del panel de mando debe estar bloqueada para evitar un reajuste accidental de selectores y ruedecillas y, con ello, de los parámetros del programa. - Página 16 Fig. 4: Adaptador Redel para Reocor D El Reocor D podrá Ud. usarlo con los siguientes adaptadores y cables del paciente: • Cable del paciente PK-175 con cuatro bornes de rosca para electrodos temporales del lado del paciente y conector Redel del lado del Reocor (usar adaptador Redel) Fig.
- Página 17 Redel del lado del Reocor (usar adaptador Redel). Los electrodos tempora- les que se conectan mediante el cable PK-83-B están conectados al canal ventricular del Reocor D. Fig. 7: Cable del paciente PK-83-B •...
- Página 18 Reocor (usar adaptador Redel) Fig. 11: Cable del paciente PK-141 • El cable adaptador ADAP-2R es un cable reutilizable para conectar cables desechables según la fig. 13 (sólo para EEUU) al Reocor D (usar adaptador Redel). Fig. 12: Cable adaptador ADAP-2R...
- Página 19 Nota: Verifique antes de la utilización de los cables se las fundas protectoras esten correctamente posicionadas. Nota: No conecte el cable del paciente al electrodo de estimulación temporal del paciente antes de conectarlo al Reocor D.
-
Página 20: Variantes De Conexión
Conexión directa Si el Reocor D se va a usar sin adaptador Redel, podrán conectarse electrodos temporales y catéteres temporales al cable del paciente PK-82 o PK-83 directamente en los conec- tores hembra A+, A- y V+, V-. Cable del paciente El cable del paciente se conecta al Reocor D mediante un adaptador Redel. -
Página 21: Polaridad
Conectores hem- 2 mm bra de 2 mm Polaridad De forma básica, el Reocor D estimula bipolarmente. Sin embargo, podrá usarse tanto con electrodos de estimulación temporales bipolares como unipolares. Si se usa con electrodos unipolares, deberán conectarse dos electrodos para cada cámara. -
Página 22: Puesta En Servicio
Puesta en servicio El uso del Reocor D es idéntico en todos los modos opera- tivos. A la hora de usar el dispositivo, siga este orden (los números entre paréntesis se refieren a la figura 1 de la página 134 de este manual técnico). -
Página 23: Fijación
36 horas. No obstante, debería cambiarse la batería sin la menor dilación. El Reocor D deberá usarse con una pila de 9 V con código internacional IEC 6LR61. Emplee exclusivamente pilas alcali- nas de manganeso a prueba de interrupciones. La batería ®... - Página 24 Introduzca la nueva pila colocando primeramente su parte inferior (la contraria a los polos) en el compartimento (fig 15). Fig. 15: Colocación de la pila Introduzca el compartimento y oprima la pestaña azul hacia abajo hasta escuchar cómo encastra. Nota: Si el marcapasos se va a tener guardado y sin usar durante un tiempo, es aconsejable sacarle la pila para evitar daños por derrame.
-
Página 25: Modos De Estimulación Y Parámetros
Modos de estimulación y parámetros Modos de estimulación El Reocor D funcionará en uno de los siguientes modos: Estimulación A-V síncrona con detección y estimulación tanto en la aurícula como en el ventrículo Estimulación ventricular síncrona con seguimiento auricular Estimulación A-V asíncrona, sin detección en ambas cámaras Detección y estimulación en el ventrículo... -
Página 26: Frecuencia
(frecuencia básica 72 ppm). Aunque el período refractario auricular total (PRAT) del Reocor D es el resultado de sumar 175 ms y el retardo AV elegido, su valor mínimo será de 400 ms por debajo de una frecuencia de estimulación de 120 ppm. Por encima de esta frecuencia, el PRAT mínimo se reducirá... -
Página 27: Retardo Av
(15) desde 15 ms hasta 400 ms. Podrán elegirse cortos retar- dos AV para indicaciones médicas especiales, como p.ej. taquicardias recurrentes. El Reocor D limita el valor superior del retardo AV a la mitad del intervalo básico. Amplitud de impulso auricular/ventricular Las amplitudes de impulso auricular y ventricular podrá... -
Página 28: Intervalo De Interferencia
Intervalo de interferencia El intervalo de interferencia es iniciado tanto por la estimula- ción auricular y ventricular como por los eventos de detección. El intervalo se reinicializará en caso de detectar ruido en alguno de los canales durante 80 ms, lo que dará lugar a una estimulación asíncrona con la frecuencia programada mien- tras dure la interferencia. - Página 29 En conjunción con la estimulación auricular de alta frecuen- cia habrá que tener en cuenta diversos riesgos. Entre ellos tenemos posibles estimulaciones ventriculares y fibrilación o taquicardia ventricular. Esto puede ser causado por una mala colocación de los electrodos o por la existencia de vías anor- males de conducción de excitación que dejan a un lado la conducción normal de excitación AV (p.ej.
-
Página 30: Manejo, Mantenimiento Y Cuidado
En caso de usar un manguito de brazo, no se permite tener el Reocor D directamente sobre la piel. Limpieza Para limpiar el Reocor D puede usarse un paño húmedo y, de ser necesario, jabón suave. Evite usar agentes limpiadores fuertes o disolventes orgánicos, como p.ej. éter o bencina, ya que estos podrían deteriorar la carcasa de plástico. -
Página 31: Cables Del Paciente Reutilizables
Cables del paciente reutilizables Antes de abrir el envase de un cable estéril, deberá exami- narse que el envase esté intacto, para constatar si de hecho la esterilidad está garantizada. Limpieza Los cables del paciente reutilizables podrán limpiarse y desinfectarse de diversas formas con agentes de limpieza hospitalarios. -
Página 32: Desecho
Desecho El Reocor D lleva grabado en la placa de características el símbolo de un contenedor de basura tachado. Este símbolo indica que para la recepción y el desecho del dispositivo rige la directiva europea 2002/96/CEE de residuos de aparatos eléctricos y electrónicos (directiva de RAEE). -
Página 33: Seguridad Técnica
La tapa cerrada de la unidad de mando protege al marca- pasos frente a salpicaduras de agua. ¡ADVERTENCIA! Los electrodos temporales que están conectados al Reocor D constituyen una conducción eléctrica de baja impedancia al miocardio. Por tanto, los aparatos eléctricos conectados a la red eléctrica que se usen en las inmediaciones del paciente... -
Página 34: Datos Técnicos
Datos técnicos Símbolos Observar las instrucciones del manual técnico Marca de la posición de la pila en su compartimento A desechar como ordena la directiva de residuos de aparatos eléctri- cos y electrónicos Clasificación de componente de aplicación CF (Cardiac Floating), a prueba de desfibrilación IP31 Hidrófugo, grado de protección IP31... - Página 35 Parámetros fijos Período refractario (V) (30 … 150) ppm 225 ms ± 5 ms (151 … 200) ppm 200 ms ± 5 ms (201 … 250) ppm 175 ms ± 5 ms Frecuencia límite superior 260 ppm ± 10 % Protección de alta frecuencia 1 …...
- Página 36 Sin pila, sin adaptador Redel: 240 g ± 10% Dimensiones del adaptador Redel 76 mm x 35,5 mm x 29,4 mm para Reocor D Peso del adaptador Redel para Reocor D 40 g ±10 % Material de la carcasa Babyblend FR 3000 (PC-ABS) Clasificación Clasificación del componente...
- Página 37 Conformidad según IEC 60601-1-2 Directrices y declaración del fabricante – Emisiones electromagnéticas (IEC 60601-1-2: Tabla 1) El dispositivo va destinado a su uso en un entorno electro- magnético como el que se describe a continuación. El usua- rio debería asegurarse de que el dispositivo se usará siempre en un entorno tal.
- Página 38 Comprobación de la Nivel de compro- Nivel de Directrices sobre el entorno inmunidad a inter- bación según conformidad electromagnético ferencias IEC 60601 Caídas de tensión, No aplicable interrupciones breves y fluctuaciones de la tensión de alimentación según IEC 61000-4-11 Campo magnético 3 A/m 30 A/m La intensidad de campo magnético...
- Página 39 Comprobación de Nivel de comproba- Nivel de Directrices sobre el entorno inmunidad a inter- ción según conformidad electromagnético ferencias IEC 60601 ”P” es la potencia nominal máxima del emisor, en vatios [W], especifi- cada por su fabricante y “d” es la distancia de seguridad, en metros La intensidad de campo de los emi- sores inalámbricos estacionarios...
- Página 40 Distancias de seguridad recomendadas a aparatos de telecomunicación inalámbricos/celulares de AF (IEC 60601-1-2: Tabla 5) El dispositivo ha sido diseñado para ser utilizado en entornos electromagnéticos con interferencias de AF controladas. El usuario contribuirá a evitar interferencias electromagnéticas en la medida que respete la distancia de seguridad a equipos de comunicación de AF (emisores) en función de la potencia de salida del respectivo equipo de comunicación, como se especifica a continuación.
-
Página 41: Volumen De Suministro Y Accesorios
Volumen de suministro y accesorios Nota: El Reocor D deberá utilizarse únicamente con los accesorios fabricados y probados para este marcapasos. Volumen de suministro Denominación del artículo Cantidad Comentario Nº de referencia Reocor D 365529 Pila Duracell Plus, 6LR61 –... -
Página 42: Adaptadores Para Cables Pk-67-S Y Pk-67-L
Artículo Nº de Descripción Conexión referencia PK-141 (2,8 m) 353181 Cable del paciente reesterilizable con cuatro Adaptador pinzas de cocodrilo protegidas contra roces Redel Manguito estándar 103704 Manguito de brazo estándar – Reocor Manguito corto 391843 Manguito de brazo de tamaño reducido. –... -
Página 43: Leyenda De La Etiqueta
Los símbolos de la etiqueta significan lo siguiente: Símbolo Significado Reocor D Adaptador Redel Nº de referencia de BIOTRONIK Número de serie del dispositivo Fecha de fabricación del dispositivo Temperaturas de almacenamiento admisibles Presiones atmosféricas de almacenamiento admisibles Humedades de almacenamiento admisibles...
