Liquisys M COM223/253
!
!
Endress+Hauser
4.1.4 Conexión del cable de medida con el sensor
Para alargar el cable de medida necesita una caja de conexiones y una extensión de cable:
sensor
COS31/61/71 con conexión de cable fija
COS31/61/71 con conexión TOP68
COS31/61/71
Asignación de las patillas del conector SXP con cable OMK

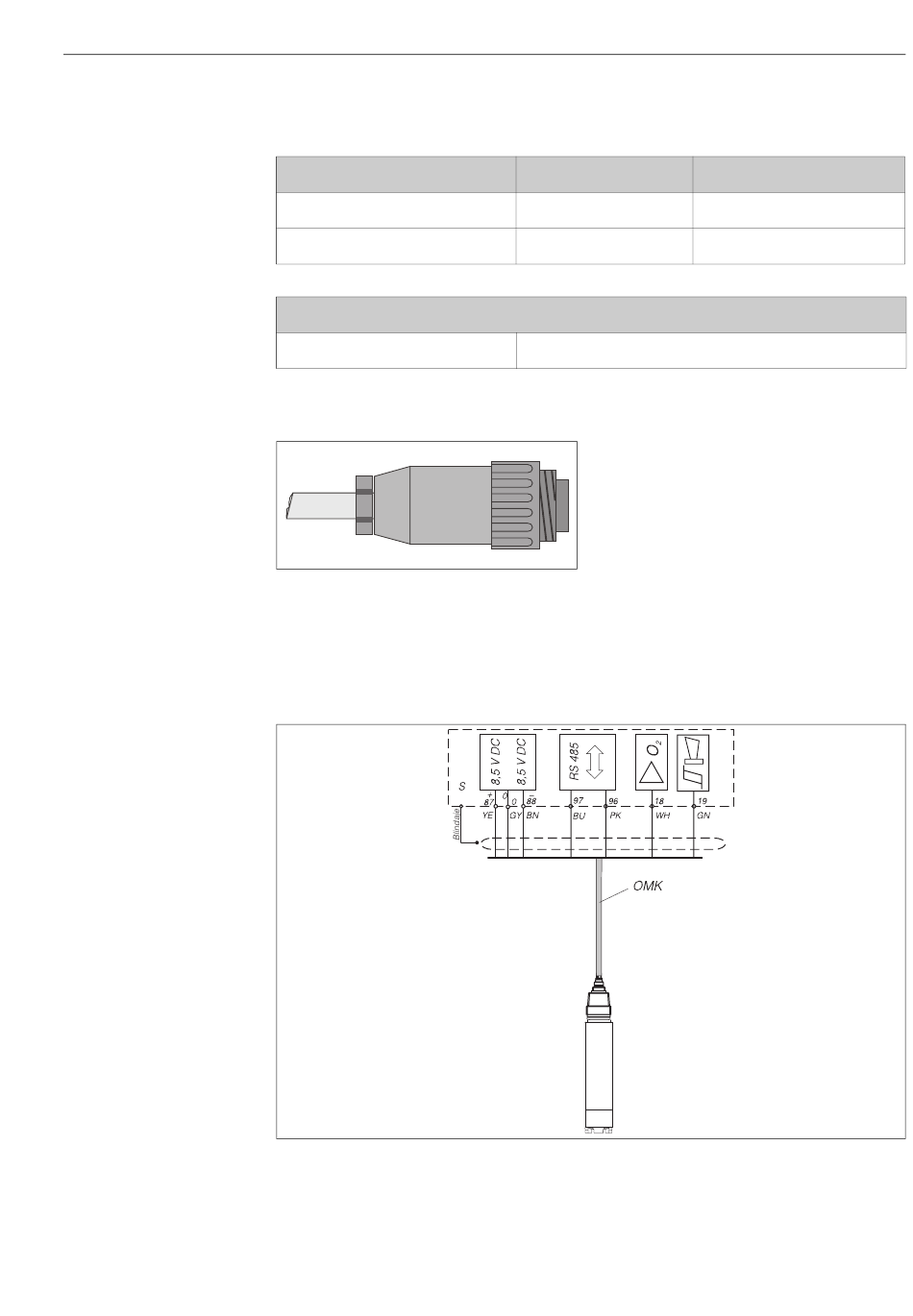

Fig. 19: Conector del sensor con cable de medida
OMK
¡Nota!
Para más información sobre cables y cajas de conexiones, véase el capítulo "Accesorios".
Ejemplo de conexión de un sensor de oxígeno
Conexión del sensor de oxígeno COS31/61/71.
Fig. 20: Conexión del COS31/71 con cable OMK
¡Nota!
Las señales Señal sensor y Alarma no se utilizan con las versiones COS61 y TOP68.
Cable para el sensor
OMK con conector SXP
CYK71 con conector SXP
Longitud máxima del cable
100 m con cable OMK / CYK71
1 amarillo
2 gris
3 rosa
4 azul
5 marrón
6 verde
7 blanco
C07-COS41xxx-04-05-00-xx-001.eps
YE = amarillo
BN = marrón
BU = azul
PK = rosa
WH = blanco
GN = verde
Extensión
Caja de conexiones VS + cable OMK
Caja de conexiones VS + cable OMK
OMK CYK
+ UB + UB
0 V 0 V
RS 485 (NTC) RS 485 (NTC)
RS 485 (NTC) RS 485 (NTC)
– UB – UB
Alarma NC
Señal del sensor NC
C07-COM2x3xx-04-06-00-xx-005.eps
Cableado
amarillo
blanco
verde
marrón
coaxial
interno
