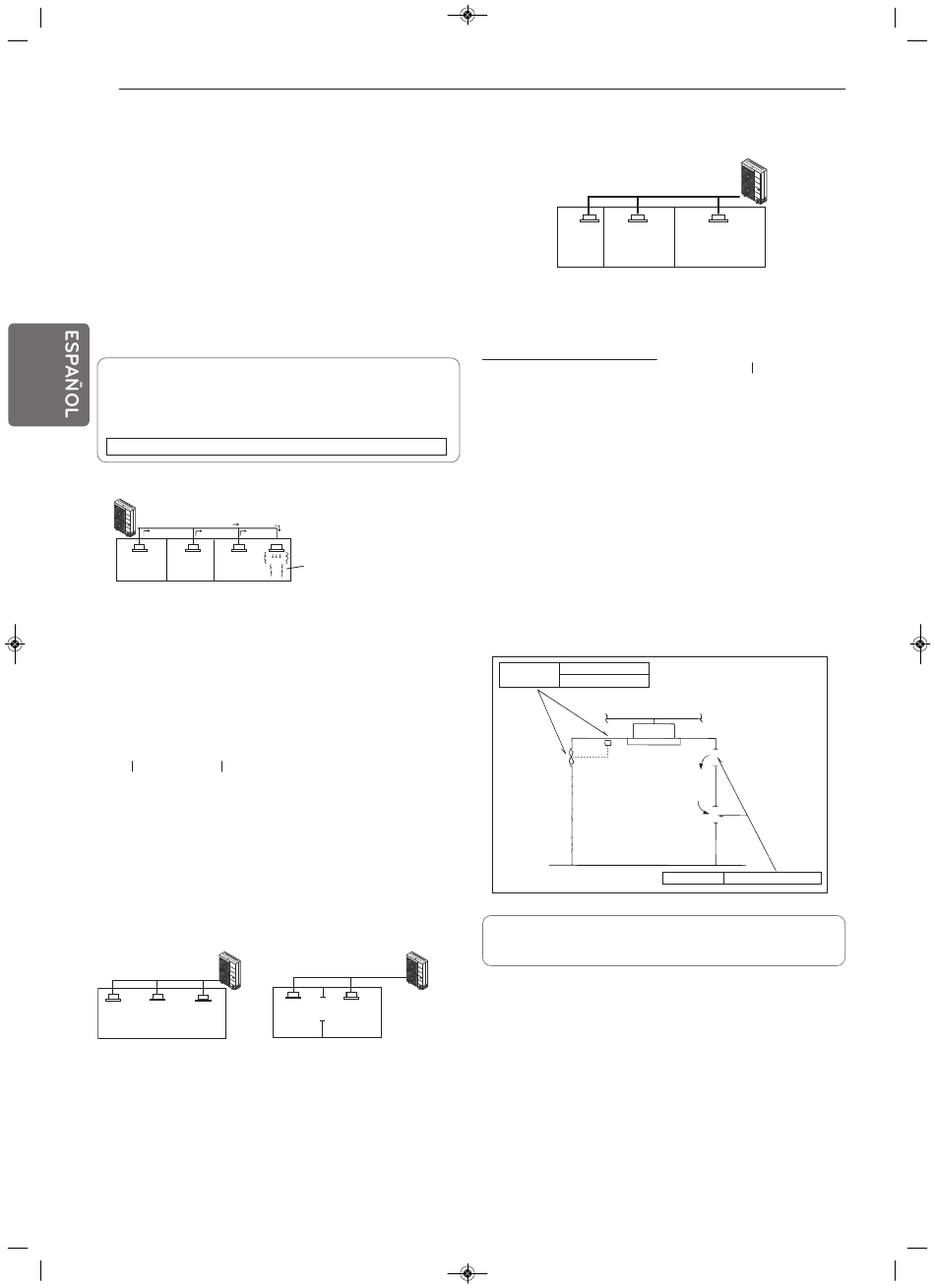

3,MFL67798024,스스스 18. 7. 19. 스스 2:17 Page 28
28
PRECAUCIÓN PARA FUGAS DE RE-
FRIGERANTE
El instalador y el especialista del sistema deberá garantizar la seguridad
contra fugas de acuerdo con las normas o regulaciones locales.
Las siguientes normas pueden ser aplicables si las no existen regula-
ciones locales.
Introducción
Aunque el refrigerante R410A es inocuo e incombustible en sí, la habita-
ción para equipar el aire acondicionado debe ser lo suficientemente grande
como para que el gas refrigerante no exceda de la concentración límite, in-
cluso si ocurren fugas de gas refrigerante en la habitación.
Limitar la concentración
La limitación de la concentración es el límite de concentración de gas
freón allí donde se pueden adoptar medidas inmediatas sin perjudicar
al cuerpo humano cuando haya fugas de refrigerante en el aire. La limi-
tación de la concentración se describe en la unidad de Kg/m
(gas freón peso por unidad de volumen de aire) para facilitar el cálculo.
Limitar la concentración : 0.44kg/m
Unidad de exterior
Flujo de
(sistema nº1)
refrigerante
Unidad de
interior
Procedimiento de verificación de la concentra-
ción límite
Compruebe la concentración límite siguiendo estos pasos y tome las
medidas apropiadas dependiendo de la situación.
Calcule la cantidad de todos el refrigerante repuesto (kg) por cada sistema
de refrigerante.system.
Cantidad de refrigerante
Cantidad de refrigerante
+
repuesto por cada sistema
repuesto adicional
de unidad de exterior
Cantidad de refrigerante
Cantidad de refrigerante
repuesto en el momento
repuesto adicionalmente
de envío de fábrica
dependiendo de la longitud
de la tubería o diámetro de
tubería en la instalación del cliente
Calcule la capacidad mínima de la sala
Calcule la capacidad de la sala considerando una porción como una sala
o sala más pequeña.
- Sin partición
Unidad de exterior
Unidad de interior
3
3
(lbs/ft
)
3
3
(0.028lbs/ft
)(R410A)
Sala con una fuga de refrigerante
(Se sale el refrigerante del todo
el sistema nº1).
Cantidad total de la reposición de refrigerante
=
en la instalación de refrigerante [kg(lbs)]
Nota : Si la instalación de un refrigerante está
dividida en dos o más sistemas de
refrigerante y cada sistema es independiente,
se adoptará la cantidad de refrigerante repuesto
de cada sistema.
- Con partición y con la abertura que
sirve como pasaje de aire a la sala
contigua
Unidad de exterior
En caso de abrir sin la
Unidad de interior
puerta, o 0,15 % o más
Abertura
aberturas (al espacio
hacia el suelo) tanto
Partición
por arriba como por
debajo de la puerta)
- Con partición y con la abertura que sirve como pasaje de aire a la sala
contigua
Sala más
pequeña
Calcular la concentración del refrigerante
Cantidad total de la reposición de refrigerante
en la instalación de refrigerante [kg(lbs)]
Capacidad de la sala más pequeña donde
3
3
está instalada la unidad [m
(ft
)]
- En caso de que el resultado del cálculo supere la limitación de la concentra-
ción, realice los mismos cálculos desplazando la segunda sala más pequeña,
y la tercera hasta que finalmente el resultado quede por debajo de la concen-
tración de limitación.
En caso de que la concentración supere el límite
Cuando la concentración supere el límite, cambie el plan original o
adopte una de estas soluciones:
• Solución 1
Proporcionar abertura para la ventilación.
Proporcionar 0,15% o más abertura por encima y por debajo de la
puerta, o facilitar una apertura sin puerta.
• Solución 2
Proporcionar una alarma por escape de gas relacionada con la venti-
lación mecánica.
Reducir la cantidad de refrigerante exterior.
Alarma por escape de gas
Solución 2
Ventilador mecánico
Unidad de interior
Preste especial atención al lugar, como por ejemplo un sótano, etc.
en el que se almacena el refrigerante dado que es más pesado que
el aire.
Unidad de exterior
Unidad de interior
3
3
= Concentración de refrigerante[Kg/m
(lbs/ft
)]
(R410A)
Solución 1
Abrir una ventilación efectiva
