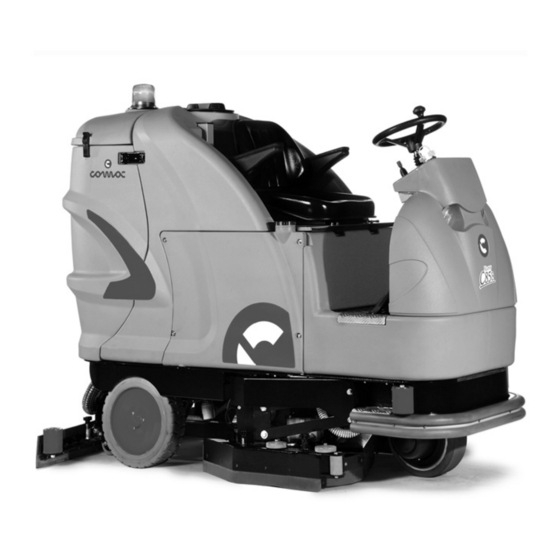

- Página 1 MANUAL USO Y MANTENIMIENTO ULTRA 85B ULTRA 100B ED. 01-2009 Doc. 10004922 Ver.
- Página 2 Las descripciones contenidas en la presente publicación no son empeñativas. La empresa por lo tanto se reserva el derecho de aportar en cualquier momento, eventuales modificaciones a órganos, detalles, suministros de accesorios, que ella crea conveniente para una mejoría o por cualquier exigencia de carácter constructivo o comercial. La reproducción parcial de los textos y los diseños, contenidos en el presente catálogo, está...
-
Página 3: Tabla De Contenido
SOMMARIO RECEPCIÓN DE LA MÁQUINA ........................3 TARGA MATRICOLA ..........................3 AVISO ..............................3 DESCRIPCIÓN TÉCNICA ........................... 4 SIMBOLOGÍA USADA EN LA MÁQUINA ......................5 SIMBOLOGÍA USATA SULLA MÁQUINA ......................6 PREPARACIÓN DE LA MÁQUINA ......................... 8 1. MOVILIZACIÓN DE LA MÁQUINA EMBALADA..............................8 2. -
Página 4: Recepción De La Máquina
Targa Matricola Recepción de la máquina momento recepción indispensable controlar inmediatamente de haber recibido todo el material indicado en los documentos de transporte, y que la máquina no haya sufrido ningún tipo de daño durante su traslado. En caso contrario, hacer constatar a la compañía de transportes la entidad del daño, advirtiendo al mismo tiempo nuestra oficina de atención al cliente. -
Página 5: Descripción Técnica
DESCRIPCIÓN TÉCNICA ULTRA 85B ULTRA 100B Ancho de trabajo 1000 Deslizamiento lateral bancada Anchura boquilla aspiración 1115 1265 Capacidad de trabajo 3800 4500 Consumo de agua Cepillos ∅ mm Revoluciones cepillos r.p.m. Presión en los cepillos 130máx 150máx Presión específica máxima... -
Página 6: Simbología Usada En La Máquina
SIMBOLOGÍA USADA EN LA MÁQUINA Símbolo de apertura electroválvula Se utiliza para indicar el interruptor de la electroválvula Símbolo de depósito solución vacío Se utiliza en el salpicadero para indicar la luz piloto roja de bajo nivel de agua en el depósito solución Símbolo de ascenso-descenso bancada cepillos Se utiliza en el salpicadero para indicar la luz piloto amarilla del gato de mando de cepillos en función Símbolo de cepillos... -
Página 7: Simbología Usata Sulla Máquina
SIMBOLOGÍA USATA SULLA MÁQUINA Símbolo de final de carrera de desplazamiento lateral bancada Se utiliza en el salpicadero para indicar la luz piloto verde de presencia bancada toda hacia la izquierda Símbolo del manipulador cepillos Se utiliza en el salpicadero para indicar el manipulador de la bancada cepillos. Los deslizamientos laterales del manipulador corresponden a movimienots laterales de la bancada. -
Página 8: Símbologia Usada En El Manual
Símbolo de funcionamiento automático o manual Se utiliza en el salpicadero para indicar el interruptor de funcionamiento de la boquilla aspiración en modo manual o automático Símbolo del manipulador de dirección en avance y en marcha atrás Se utiliza en el salpicadero para indicar el manipulador de dirección de la máquina Símbolo de encendido o apagado Se utiliza en el salpicadero para indicar el interruptor de llave de encendido (I) o apagado (O) del funcionamiento de la máquina... -
Página 9: Preparación De La Máquina
La máquina se entrega dentro de un embalaje específico, dotado de pedana para la movilización con carretilla elevadora. Los embalajes no se pueden superponer. La masa complesiva es de 535 kg para la ULTRA 85B y de 556 kg para la ULTRA 100B... -
Página 10: Introducción De Las Baterías En La Máquina
PREPARACIÓN DE LA MÁQUINA 3. INTRODUCCIÓN DE LAS BATERÍAS EN LA MÁQUINA Las baterías deben ser colocadas en el habitáculo previsto a tal efecto, debajo del asiento del operador, y deben ser movilizadas utilizando equipamientos de elevación adecuados, sea por su peso que por el sistema de enganche. -
Página 11: Conexión Cargador Baterías
PREPARACIÓN DE LA MÁQUINA 5. CONEXIÓN CARGADOR BATERÍAS El conector se encuentra debajo y a la izquierda con respecto al puesto de manejo. La parte superior (1), conectada con las baterías, es la que se debe introducir en el conector (2) fijado a los cables del cargador baterías. El conector de acoplamiento se entrega dentro de la bolsa plástica que contiene este manual de instrucciones, y debe ser montado con los cables del cargador baterías, como señalado en las intrucciones (ver el manual del cargador baterías). -
Página 12: Boquilla Aspiración
PREPARACIÓN DE LA MÁQUINA BOQUILLA ASPIRACIÓN La boquilla aspiración, que por motivos de embalaje se provee separada de la máquina, deberá ser montada come en la figura, enroscando las espigas (1) sobre los pernos a rosca (2) de la boquilla de aspiración, en los asientos del soporte de la boquilla de aspiración para tal fin (3). -
Página 13: Montaje Cepillos
PREPARACIÓN DE LA MÁQUINA MONTAJE CEPILLOS 1. Conectar el conector baterías 2. Girar la llave en la posición ON 3. Alzar la bancada con el manipulador 4. Girar la llave en posición OFF y quitarla del salpicadero (realizar la operación de montaje cepillos con la alimentación conectada puede provocar lesiones a las manos). -
Página 14: Solución Detergente
PREPARACIÓN DE LA MÁQUINA SOLUCIÓN DETERGENTE Rellenar el depósito solución con agua limpia, a una temperatura no superior a los 50°C, y agregar el detergente líquido en la concentración y con las modalidades previstas por el fabricante. Para evitar la formación de una excesiva cantidad de espuma, la que dañaría el motor de aspiración, usar el mínimo porcentaje de detergente posible. -
Página 15: Normas Generales De Seguridad
La máquina no provoca vibraciones dañosas. Cuando vuestra máquina COMAC, luego de años de preciosa labor deberá ser dejada en reposo, proveer al desguace apropiado de los materiales contenidos en ella, especialmente los aceites y los componentes electrónicos, y teniendo en cuenta qu la máquina misma ha sido construida con el uso de materiales reciclables Usar solamente cepillos provistos con la máquina o aquellos especificados en el manual de instrucciones (pág. -
Página 16: Trabajo
TRABAJO 1. Seguir las operaciones de preparación de la máquina 2. Sentarse en el puesto de manejo 3. Controlar que el freno de estacionamiento esté bloqueado (1) 4. Conectar el conector baterías (2) 5. Girar la llave del interruptor general hasta I (3). Inmediatamente comienza a relampaguear la luz piloto roja (3) del motor en el salpicadero, y se enciende el display de las baterías (4). - Página 17 TRABAJO 10. Colocar el selector de marcha hacia adelante (9) 11. Seleccionar la velocidad de avance rotando el pomo. 12. Abrir el grifo rotando la palanca en el sentido de las agujas del reloj (10). La luz piloto del agua se enciende solamente en fase de marcha en avance 13.
-
Página 18: Control Motor Cepillos
TRABAJO CONTROL MOTOR CEPILLOS El motor cepillos está controlado electrónicamente. Cuando se alcanzan límites de sobrecarga prefijados, comienza a relampaguear la luz piloto roja (1) colocada en el salpicadero. Luego de algunos segundos, el motor se detiene y se apaga luz piloto del interruptor cepillos. Para poner en marcha el motor, quitar y volver a dar corriente, girando la llave del interruptor general (2). -
Página 19: Boquilla Aspiración Automático - Manual
TRABAJO BOQUILLA ASPIRACIÓN AUTOMÁTICO - MANUAL Automático: Se si coloca el desviador en posición automática, el descenso de la boquilla aspiración y el encendido del motor aspiración, funcionan con el avance de la máquina. Así como también, el ascenso de la boquilla aspiración y el apagado del motor aspiración, se verifican con la marcha atrás de la máquina. -
Página 20: Al Finalizar El Trabajo
AL FINALIZAR EL TRABAJO Al finalizar el trabajo y antes de realizar cualquier tipo de manutención, seguir las siguientes operaciones : 1. Cerrar el grifo 2. Alzar la bancada 3. Apagar el interruptor del motor cepillos 4. Apagar el interruptor de la electroválvula 5. -
Página 21: Manutención Diaria
MANUTENCIÓN DIARIA LIMPIEZA DEPÓSITO DE RECUPERACIÓN 1. Vaciar el depósito a través del tubo flexible, desenroscando de algunos giros el pomo y quitando entonces el tapón (1) 2. Para vaciar velozmente el depósito, desenroscar y quitar el tapón lateral (2) Esta operación debe ser realizada utilizando guantes para protegerse del contacto con soluciones peligrosas (INSERIRE SIMBOLO DI... -
Página 22: Limpieza Boquilla Aspiración
LIMPIEZA BOQUILLA ASPIRACIÓN 1. Alzar la boquilla aspiración, empujando hacia adelante el manipulador de mando (1) 2. Quitar el tubo aspiración del manguito de la boquilla aspiración (2) 3. Apretar la palanca de desenganche (3) y alzar la boquilla aspiración. 4. -
Página 23: Sustitución De La Goma Boquilla Aspiración
MANUTENCIÓN DIARIA SUSTITUCIÓN DE LA GOMA BOQUILLA ASPIRACIÓN Si la goma de la boquilla aspiración está desgastada y no seca bien, es posible cambiar borde de secado, procediendo en este modo: 1. Empujar y rotar las plaquetas de bloqueo 2. Quitar la lama que sostiene la goma y la goma 3. -
Página 24: Manutención
MANUTENCIÓN SEMANAL LIMPIEZA FILTRO Y DEPÓSITO SOLUCIÓN Con el depósito solución vacío : 1. Cerrar el grifo agua 2. Desenroscar el filtro y secar su interior con esmero 3. Quitar el cartucho y limpiarlo 4. Volver a montar todo siguiendo al revés las operaciones antes mencionadas 5. -
Página 25: Manutención Semanal
MANUTENCIÓN SEMANAL REGULACIÓN PARASALPICADURAS BANCADA Periódicamente se debe proceder con la regulación de la altura de los cárter laterales de la bancada. Esta operación se debe realizar con la bancada baja. 1. Aflojar los pomos de fijado de los cárter 2. -
Página 26: Control De Funcionamiento
CONTROL DE FUNCIONAMIENTO AGUA INSUFICIENTE EN LOS CEPILLOS 1. Controlar que el grifo esté abierto 2. Controlar que el interruptor de la electroválvula esté encendido 3. Controlar que haya agua en el depósito solución (luz piloto “RESERVE” apagada) 4. Limpiar el filtro solución LA MÁQUINA NO LIMPIA BIEN 1. -
Página 27: El Aspirador No Funciona
CONTROL DE FUNCIONAMIENTO EL ASPIRADOR NO FUNCIONA 1. Controlar que el interruptor esté encendido 2. Controlar si el depósito de recuperación está lleno y eventualmente vaciarlo 3. Controlar el buen funcionamiento del interruptor flotante Con el depósito de recuperación vacío, elflotador móvil debe ser desenganchado del contacto superior (ver también “LIMPIEZA FILTRO DEPÓSITO DE RECUPERACIÓN”... -
Página 28: Elección Y Uso De Los Cepillos
Cepillos Código Tipo de Cerdas ∅Cerdas ∅Espesor Notas 405587 CERDAS NEGRAS 405588 Nylon CERDAS BLANCAS 405589 Abrasiva ULTRA 85B 405506 Disco porta-pad BLOQUEO PAD (CENTER LOCK) 410575 Bloqueo-pad (center lock) 405609 CERDAS NEGRAS 405610 Abrasiva ULTRA 100B 405516 Disco porta-pad... -
Página 29: Declaración De Conformidad Ce
COMAC S.p.A. Via Maestri del Lavoro, 13 37059 Santa Maria di Zevio (VR) declara bajo su exclusiva responsabilidad que el producto MÁQUINAS FREGADORAS DE PAVIMENTOS mod. ULTRA 85B – ULTRA 100B cumple con las Directivas: 2006/42/CE: Directiva máquinas. ...
