Cómo Colgar El Ventilador De Techo - Fanimation The WindPointe FP7300 Manual Del Propietário

▲
ADV ERT EN CI A
Para evitar posibles descargas eléctricas, asegúrese
de que la electricidad esté desconectada de la caja de
fusibles principal antes de colgar el ventilador.
NOTA: si no está seguro si la caja de distribución
eléctrica tiene conexión a tierra, pida asesoramiento a
un electricista autorizado, ya que la conexión a tierra es
importante para un funcionamiento seguro.
▲
ADV ERT EN CI A
Las aspas del ventilador deben estar suspendidas, al
menos, a 2 m (7´) del piso (Figura 1)
▲
ADV ERT EN CI A
La caja de distribución eléctrica debe estar bien asegurada
y debe ser capaz de soportar una carga de al menos 22,7
kg (50 lb). El soporte de suspensión debe estar colocado
firmemente contra la caja de distribución eléctrica. Si la
caja de distribución eléctrica está empotrada, retire la
tablaroca hasta que el soporte haga contacto con la caja.
Si el soporte o la caja de distribución eléctrica no están
bien asegurados, el ventilador podría oscilar o caerse.
PRECAU CI ÓN
No conecte las aspas hasta que el ventilador esté
totalmente instalado. Colgar el ventilador con las aspas
conectadas podría ocasionar daños en las mismas.
1. Con el tornillo de cabeza cuadrada de ⅜˝x2˝ y la
arandela plana, fije el cable de seguridad a la viga del techo
o al miembro de madera estructural. El tornillo de cabeza
cuadrada debe pasar a través de la arandela plana y el aro del
cable de seguridad hacia adentro de la estructura del edificio
(Figura 2). Primero taladre un orificio guía de 0,6 cm (¼˝) en
la estructura del edificio para prevenir roturas o rajaduras.
2. Ajuste bien el soporte de suspensión a la caja de
conexiones del techo apta para soporte de ventilador.
NOTA: el cable de soporte para techo no se puede
asegurar solamente a la caja de conexiones; se debe
asegurar directamente a la viga de techo o miembro
estructural con el tornillo de cabeza cuadrada de ⅜˝x2˝ y
la arandela plana. (Figura 2)
3. Asegúrese de que los cables de suministro eléctrico,
incluido el cable de conexión a tierra del soporte de suspensión
y el cable de seguridad, hayan atravesado el barral, entre
el soporte de suspensión y la caja de conexiones, de modo
que más tarde se pueda realizar la instalación eléctrica.
4. Con cuidado, levante el ventilador y apoye la unidad
del barral/de la semiesfera en el soporte de suspensión
que acaba de fijar a la viga del techo. Asegúrese de que
la ranura en la semiesfera esté alineada con la pestaña
del soporte de suspensión. (Figura 3)
5. Fije el cable de seguridad al cable de soporte para techo.
Deslice la abrazadera de cables por el cable de seguridad
(del ventilador). Pase el extremo del cable a través del
aro que forma el cable de soporte para techo. Tire lo más
posible del cable a través del aro. Inserte el extremo del
cable en el orificio de la abrazadera y ajuste firmemente el
tornillo (Figura 3). Corte el exceso de cable de seguridad.

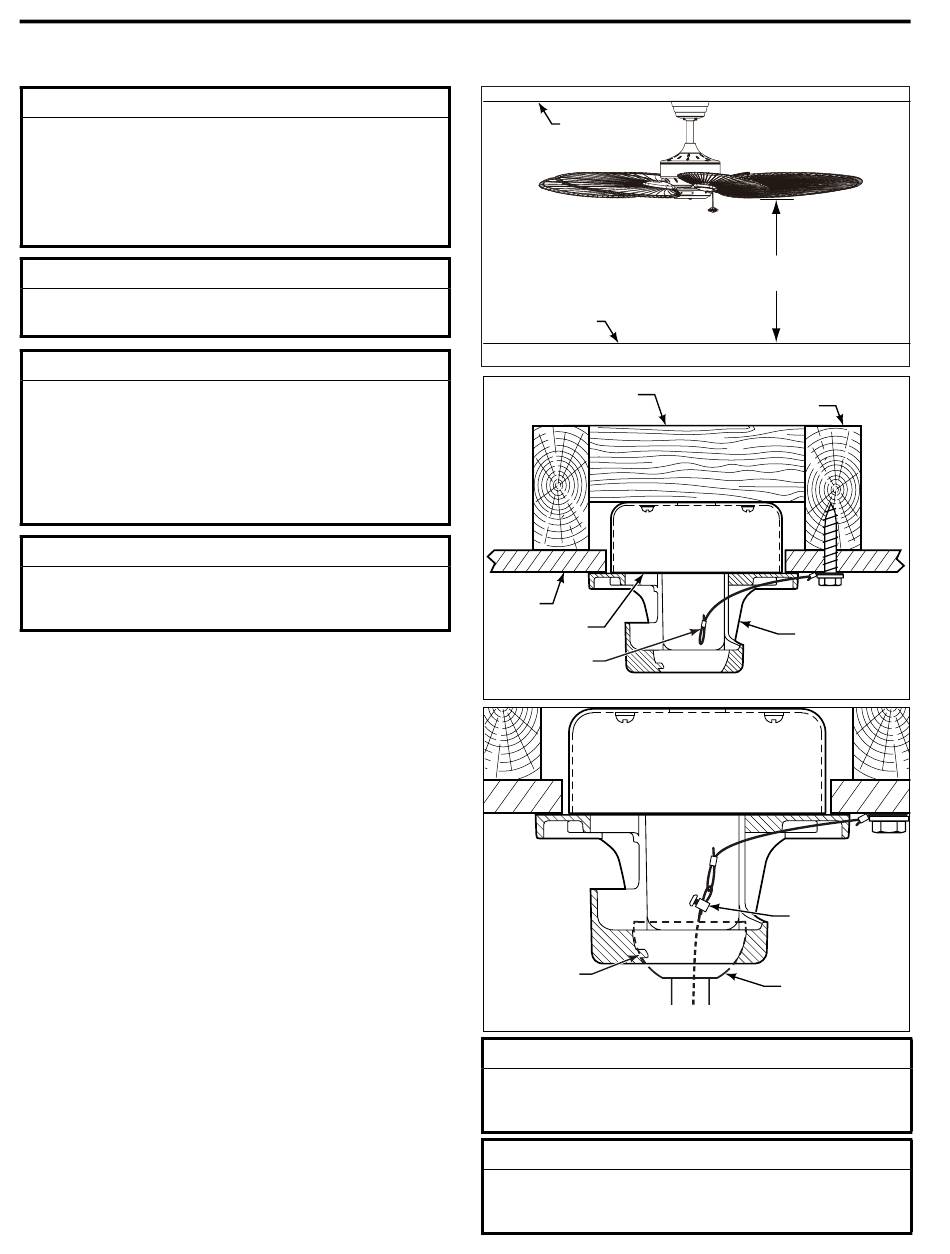

Cómo colgar el ventilador de techo
Techo
Piso
Miembro de
madera (5 x 10 cm
[2"x 4"] aprox.)
Techo
Caja de
conexiones
Cable de
soporte
para techo
Pestaña
NOTA: se omiten los cables
de suministro y los cables del
ventilador para mayor claridad.
▲
ADV ERT EN CI A
Si la pestaña no está en la ranura, podrían producirse
daños en los cables eléctricos y posibles descargas
eléctricas o incendios.
▲
ADV ERT EN CI A
Para evitar una posible descarga eléctrica, no aprisione
los cables entre la unidad del barral/de la semiesfera y el
soporte de suspensión.
22
2 m (7 pies)
como mínimo
Figura 1
Viga del techo
Soporte de
suspensión
Figura 2
Fije el cable
de seguridad
al cable de
soporte para
techo
Unidad del barral/
de la semiesfera
Figura 3
