8 Montar la pieza de conexión con protector
8.1.1

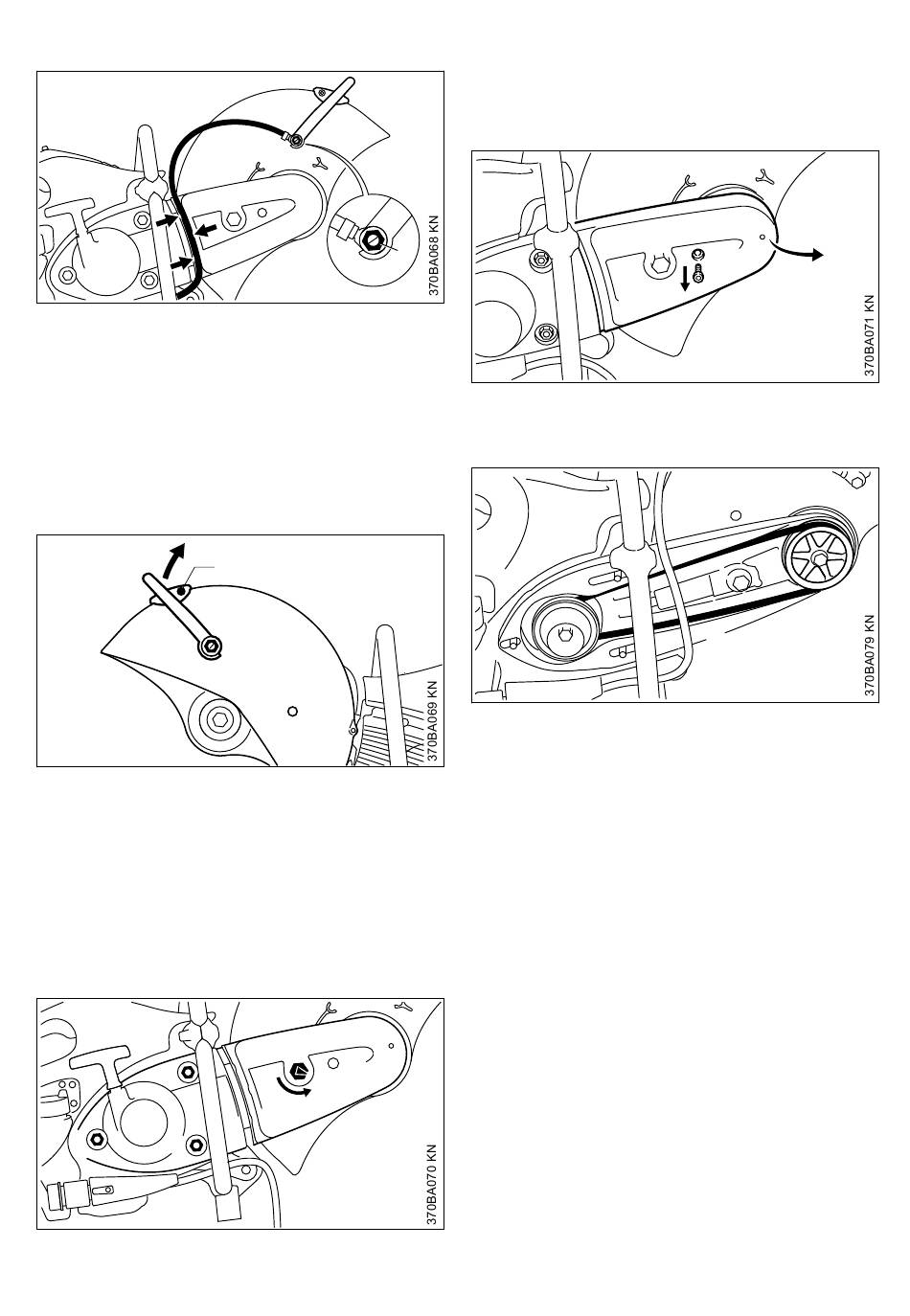

Desmontar el empalme de agua

► Desenroscar el tornillo hueco (1) con la llave
universal – al hacerlo, quitar de la guía la
tuerca cuadrangular del lado interior del pro‐
tector
► Quitar el tubo flexible de agua (2) junto con el
racor de la palanca de ajuste (3)
► Extraer el tubo flexible de agua (2) de la
guía (flechas) del protector de la correa
8.1.2

Desmontar la palanca de ajuste

3
► Desenroscar el tornillo hueco (1) con la llave
universal y quitarlo con la junta – al hacerlo,
quitar de la guía la tuerca cuadrangular del
lado interior del protector
► Desenroscar el tornillo (2)
► Girar la palanca de ajuste (3) hacia arriba y
quitarla
8.1.3 Destensar la correa de nervios trape‐
zoidales
1
1
1
► Aflojar las tuercas (1) – no desenroscarlas
0458-370-8421-G
3
1
2
2
1
2
0
► Girar la tuerca tensora (2) en sentido antihora‐
rio con la llave universal – aprox. 1/4 de
vuelta, hasta el tope = 0
8.1.4

Desmontar el protector de la correa

1
► Desenroscar el tornillo (1)
► Elevar ligeramente el protector de la correa (2)
y retirarlo hacia delante
► Quitar la correa de nervios trapezoidales (3)
de la polea delantera (4)
español
2
1
4
3
