Instalación
5.
Monte la caja trasera sobre los dos tornillos superiores; después, instale los sujetadores
restantes. Ajuste todos los sujetadores.
6.
Introduzca los cables a través de los troqueles adecuados.
3.4 Instalación de las tarjetas opcionales
El NFS-320/E/C viene completamente ensamblado dentro de su gabinete. Se puede montar una o
dos tarjetas opcionales dentro del gabinete del NFS-320, debajo del teclado, como se muestra en la
Figura 3.3. Las tarjetas opcionales que pueden instalarse internamente incluyen las versiones en
cable y/o fibra del NCM o HS-NCM, TM-4, y UDACT o UDACT-2. Para acceder a una lista
completa, consulte la Sección 2.3, "Equipos compatibles". Cuando instale las tarjetas opcionales,
quite temporalmente el teclado/pantalla para brindar acceso total a las conexiones del hardware. Es
aconsejable realizar un cableado básico en campo antes de reinstalar el KDM-R2.
NOTA: Solamente UDACT o UDACT-2:
Si utiliza el UDACT o UDACT-2 dentro del gabinete, no instale una segunda tarjeta opcional.
Consulte el Manual del UDACT o Manual del UDACT-2 para ver las instrucciones de uso del
soporte de montaje.
1.
Extraiga y reinstale el
KDM-R2 como se
muestra en la Figura 3.2.
Es aconsejable realizar un
cableado básico en campo
antes de reinstalar el
KDM-R2.
2.
Coloque la primera tarjeta
opcional sobre los cuatro
separadores que ya se han
instalado en el CPU, a fin
de que los orificios y los
separadores se alineen.
22

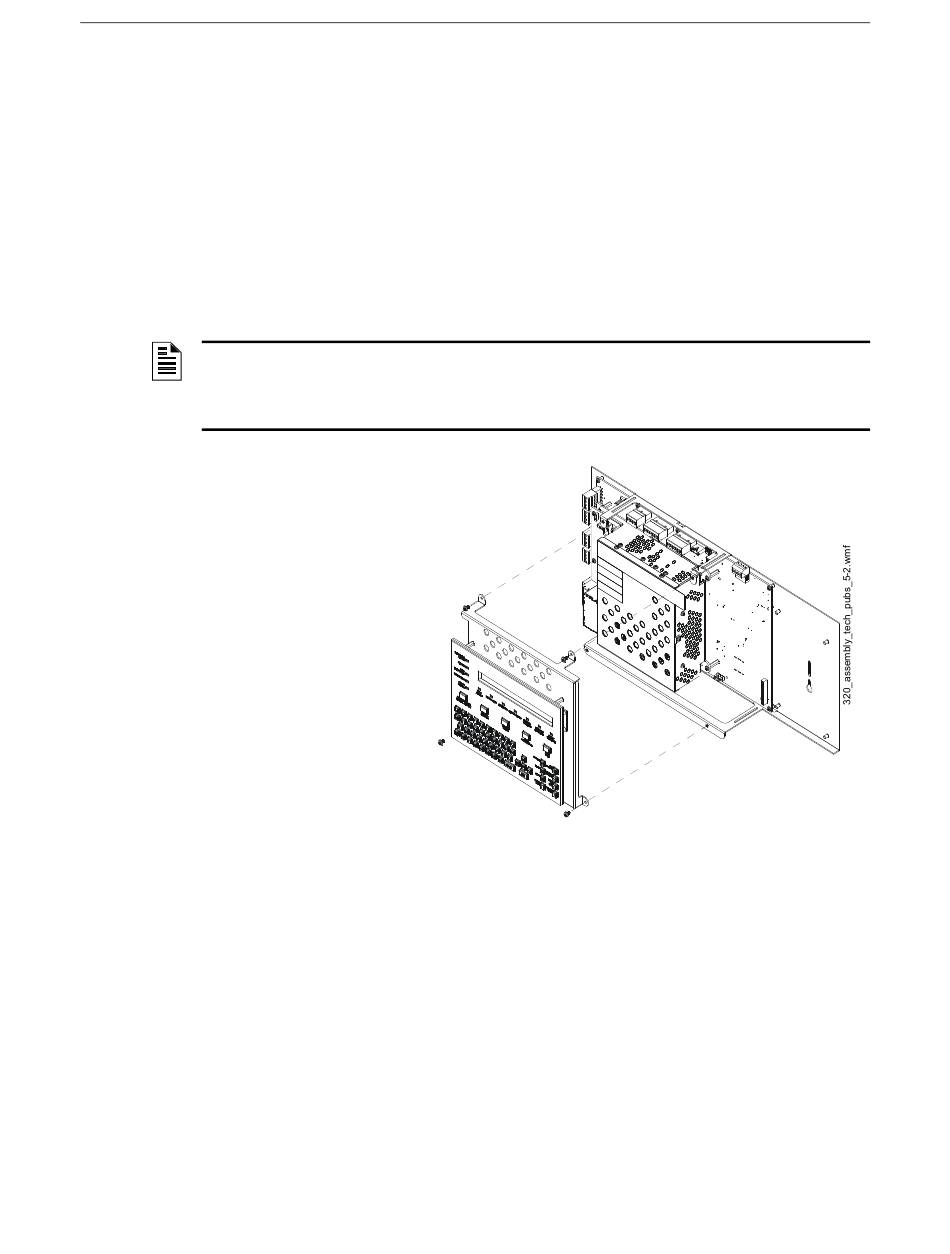

Figura 3.2 Extracción y reinstalación del KDM-R2
Manual de instalación de NFS-320/E/C — N.º de pieza 52745SP:J1 08/02/2013
Instalación de las tarjetas opcionales
