Requisitos de UL para cableado con limitación de energía
Circuitos con
limitación
de energía
Mantenga una
separación vertical en
donde parece que los
circuitos se "cruzan"
Circuitos sin
limitación
de energía
A las baterías montadas en el gabinete
(sin limitación de energía)

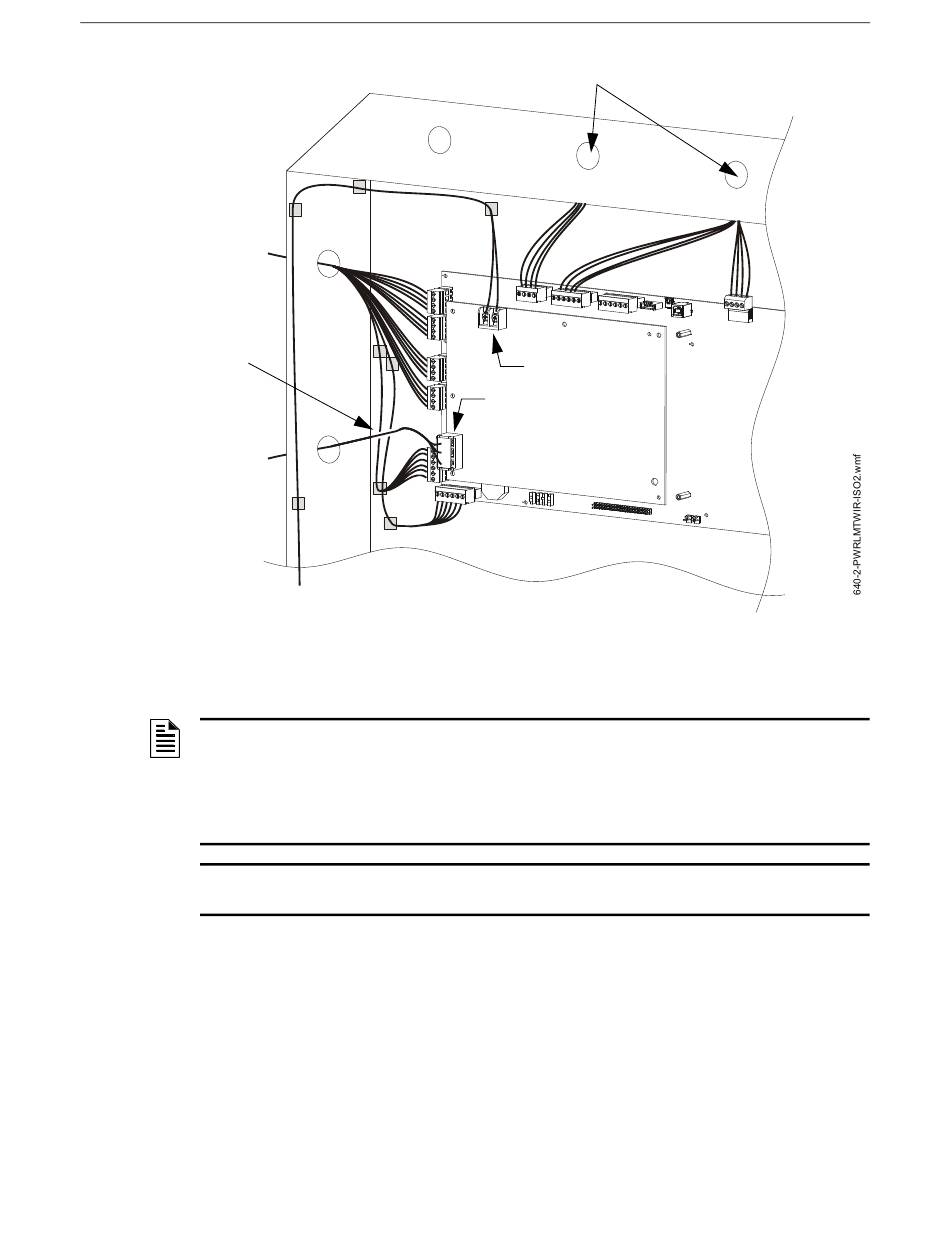

Figura 3.13 Cableado típico que cumple con los requisitos de UL para el cableado con limitación de
(Se muestra con relés conectados a módulos con limitación de energía)
NOTA: Los cableados de CA y batería no tienen limitación de energía. Mantenga, como mínimo,
0.25 pulgadas (6.35 mm) de separación entre el cableado de circuitos con y sin limitación de
energía. Coloque flejes y cuadrados adhesivos para asegurar el cableado. Use una fuente con
limitación de energía para la salida del relé en los terminales TB5 y TB4.
Consulte la Figura 2.2, "NFS-320 y fuente de energía: Conexiones eléctricas" en la página 14 para
identificar los circuitos con y sin limitación de energía.
NOTA: El dibujo no es a escala; se han exagerado las proporciones y los ángulos para ilustrar
con más claridad la colocación de los cables.
3.9.1 Etiquetado de módulos y circuitos
En el momento de la instalación, cuando se lo conecte a una fuente de alimentación sin limitación
de energía, cada circuito sin limitación de energía conectado a los módulos ACM-8R y LDM-R32
debe ser identificado en el espacio provisto en la etiqueta de la puerta del gabinete.
La etiqueta enumera todos los módulos y circuitos con limitación de energía compatibles; también
consulte la Figura 2.2 en la página 14.
El LDM-R32 tiene limitación de energía solamente cuando se lo conecta a fuentes con limitación
de energía. Cuando se lo conecta a una fuente sin limitación de energía, se debe quitar la marca de
limitación de energía.
Manual de instalación de NFS-320/E/C — N.º de pieza 52745SP:J1 08/02/2013
Circuitos con limitación de energía*
NPL
NPL
energía
Instalación
31
