Sistema de alarma contra incendio de estación remota o central NFPA 72 (unidad de instalaciones protegidas)

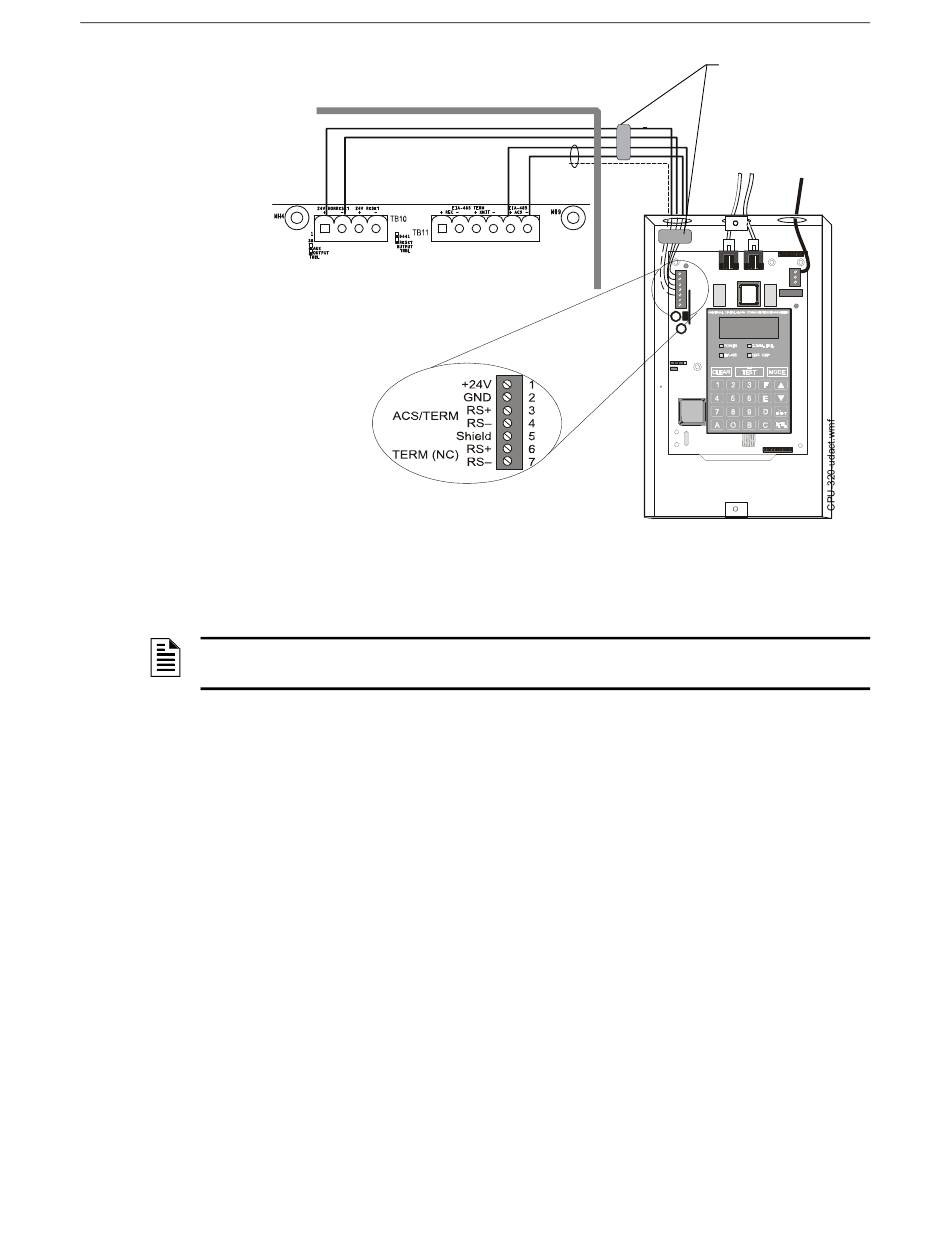

Figura 4.2 Diagrama de cableado típico para un Sistema de alarma contra incendio de estación
NOTA: Instale un resistor de fin de línea de 120 ohmios aceptado por UL (n.° de pieza 71244)
Terminales 3 y 4 TB1 del UDACT si este es el último o el único dispositivo en la línea EIA-485.
Manual de instalación de NFS-320/E/C — N.º de pieza 52745SP:J1 08/02/2013
Gabinete de FACP
24 VCC
Energía no reajustable
EIA-485 supervisado y con limitación
de energía, y cableado de energía
eléctrica
central
EIA-485
(Modo ACS)
Aplicaciones
Núcleos de ferrita
N.° de pieza 29090
A líneas
Puesta a
telefónicas
tierra
supervisadas
sólida
UDACT en ABS-8RB
(se muestra con la tapa extraída)
