DISEÑO 7 Y
POSTERIORES

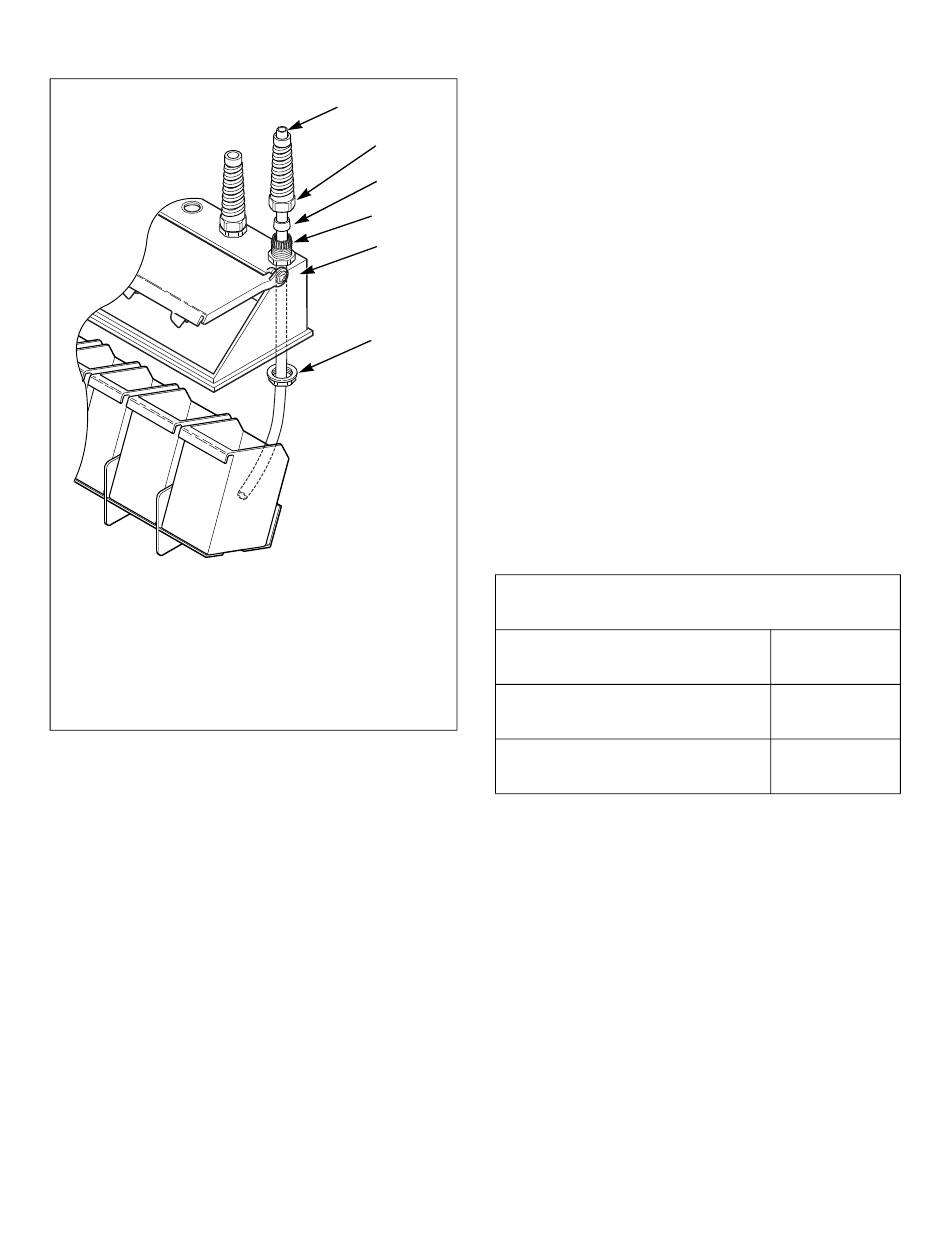

1 Tubería proveniente de la bomba
2 Tuerca de sellado
3 Anilla de tubería
4 Base
5 Tapa
6 Tuerca
Figura 19
F232084 (SP)
1
2
3
4
5
6
PHM559N
PHM559N
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
Especificaciones y dimensiones
Conexión de suministros líquidos externos
para la lavadora extractora
1. Retire la pieza desmontable del dispensador de
suministro. Consulte la Figura 19. Los tapones se
ponen en el interior de la anilla de la tubería.
2. Instale el conector PG en el orificio con
protectores contra tirones, incluida la tuerca de
sellado.
3. Introduzca las tuberías por la base PG. No quite
las tazas. El tubo debe extenderse dentro de la
taza de plástico, con excepción del tubo de
suavizante, que debe ir a la parte exterior de la
taza.
4. Apriete la tuerca de sellado para impedir que el
tubo se salga del conjunto.
5. Antes de poner la máquina en funcionamiento,
verifique que la tapa está bien cerrada.
No intente hacer conexiones eléctricas de inyección de
productos químicos en puntos que no sean los
proporcionados específicamente para ese fin por la
fábrica.
Sistema de suministro de inyección de
productos químicos
Número de compartimentos de
suministro de productos secos
Número de compartimientos de
suministro de productos líquidos
Diámetro de la conexión de
suministro de líquidos, mm (plg)
5
5
15,9 (0,63)
