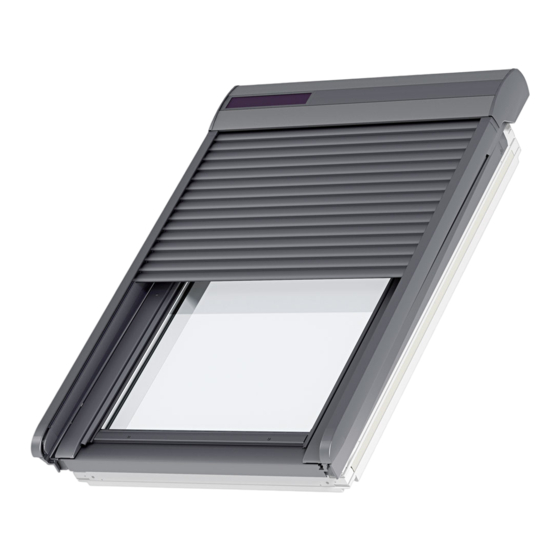

Installation instructions for solar cell roller shutter
DEUTSCH:
Montage eines Solarzellen-Rollladens
FRANÇAIS :
Notice d'installation du volet roulant alimenté par cellules solaires
DANSK:
Monteringsvejledning for solcellerulleskodde
NEDERLANDS:
Installatie instructies voor het zonnepaneel rolluik
ITALIANO:
Istruzioni di montaggio per persiana avvolgibile ad energia solare
ESPAÑOL:
Instrucciones de instalación de persiana exterior por célula solar
VAS 452003-0908
Publicidad
Manuales relacionados para Velux SSL
Resumen de contenidos para Velux SSL
- Página 1 ENGLISH: Installation instructions for solar cell roller shutter DEUTSCH: Montage eines Solarzellen-Rollladens FRANÇAIS : Notice d'installation du volet roulant alimenté par cellules solaires DANSK: Monteringsvejledning for solcellerulleskodde NEDERLANDS: Installatie instructies voor het zonnepaneel rolluik ITALIANO: Istruzioni di montaggio per persiana avvolgibile ad energia solare ESPAÑOL: Instrucciones de instalación de persiana exterior por célula solar VAS 452003-0908...
- Página 2 For at opnå korrekt funktion og sikker betjening af produktet er det vigtigt at følge denne vejledning nøje. Gem vejledningen til senere brug og giv den videre til evt. ny bruger. For yderligere vigtig information se side 46-48. 2 VELUX...
- Página 3 064 101 204 304 404 601 804 999 C02 F06 M06 P06 S06 U08 Y23 206 306 406 606 808 C04 F08 M08 P08 S08 U10 308 408 608 810 M10 P10 M25 P25 1-2-3-4-5-6-7-8-9-10-11-13-14-31 Pages 4-11 Pages 13-45 VELUX 3...
- Página 4 CONTENTS • INHALT • COMPOSANTS • INDHOLD • INHOUD • CONTENUTO • CONTENIDO TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • ø 3 mm 4 VELUX...
- Página 5 10 minutos siguientes. Elimine la tira del mando a distancia. Presione suavemente (1 segundo) el botón RESET de la parte de atrás del mando a distancia con un objeto puntiagudo. El mando a distancia no debe utilizarse hasta que la instalación de la persiana esté finalizada. VELUX 5...
- Página 6 Togliere temporaneamente i rivesti- ITALIANO: menti indicati. Fare attenzione alla posizione dei rivestimenti per il successivo fissaggio. Desmonte los perfiles indicados, pro- ESPAÑOL: visionalmente. Recuerde la posición de los perfi- les para colocarlos con facilidad más adelante. 6 VELUX...
- Página 7 Refit covers shown. ENGLISH: Abdeckbleche wieder montieren. DEUTSCH: Remettre en place les profilés FRANÇAIS : indiqués. Viste beklædningsdele monteres igen. DANSK: Herplaats de aangegeven NEDERLANDS: afdeklijsten. Rimettere i rivestimenti indicati. ITALIANO: Vuelva a montar los perfiles indicados. ESPAÑOL: VELUX 7...
- Página 8 . Si en la parte superior hubiera una marca, en vez de un tornillo, haga un taladro . No quite el perfil lateral del marco . Selle todos los orificios de los tornillos 20 mm ø 3 mm 8 VELUX...
- Página 9 . Reinstallare i rivestimenti della finestra utilizzando le viti esistenti. Riavvitare le viti precedentemente allentate. Afloje los tornillos del perfil superior ESPAÑOL: . Fije los perfiles de la ventana con sus tornillos. Vuelva a apretar los tornillos del perfil superior. VELUX 9...
- Página 10 Abbassare quanto più possibile il ITALIANO: blocco superiore della persiana. Fare in modo che il blocco superiore non comprima il materiale di copertura Baje el tambor de la persiana tanto ESPAÑOL: como sea posible, sin presionarlo contra el mate- rial de cubierta 10 VELUX...
- Página 11 ESPAÑOL: los pasadores de las bisagras . Atornille los limitadores de apertura . La persiana exterior puede usarse ya. Más información importante en las páginas 46-48. Para el manejo de la persiana, vea las instrucciones de empleo incluído. VELUX 11...
- Página 12 12 VELUX...
- Página 13 Determine el tipo de ventana y de tapajuntas XXX XXX XXXX GGL, GGU, GHL, GFL, GZX, FVI, TVX, GZL, GRL, VTL, GGL-PU GPL, GPU EDN, EDJ EDL, EDZ, EDS, EDH, EDW, EDE, EDM Pages 14-25 Pages 26-35 Pages 36-45 VELUX 13...
- Página 14 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • ø 3 mm 14 VELUX...
- Página 15 10 minutos siguientes. Elimine la tira del mando a distancia. Presione suavemente (1 segundo) el botón RESET de la parte de atrás del mando a distancia con un objeto puntiagudo. El mando a distancia no debe utilizarse hasta que la instalación de la persiana esté finalizada. VELUX 15...
- Página 16 Compress flashing overlap. DEUTSCH: Umgebogene Kante zusammendrücken. FRANÇAIS : Resserrer le recouvrement latéral du raccordement. DANSK: Den ombukkede kant klemmes sammen. NEDERLANDS: Omgebogen gootstukken samen- knijpen. ITALIANO: Comprimere l’aggancio superiore del raccordo. ESPAÑOL: Apriete el solape del tapajuntas. 16 VELUX...
- Página 17 Togliere temporaneamente i rivesti- ITALIANO: menti indicati. Fare attenzione alla posizione dei rivestimenti per il successivo fissaggio. Desmonte los perfiles indicados, pro- ESPAÑOL: visionalmente. Recuerde la posición de los perfi- les para colocarlos con facilidad más adelante. VELUX 17...
- Página 18 325, 425 20 mm 304, 404, 804 104, 204 306, 406, 606 308, 408, 608, 808 1111 30 mm 310, 410, 610, 810 1313 1513 X mm 104, 204 304, 404, 804 306, 606 308, 608, 808 1135 18 VELUX...
- Página 19 Plastindlæg monteres i rulleskoddens sideprofiler NEDERLANDS: Plaats de kunststof delen in de zijgeleidingen van het rolluik ITALIANO: Fissare i componenti in plastica sulle guide laterali della persiana ESPAÑOL: Fije las piezas de plástico a los carri- les laterales de la persiana VELUX 19...
- Página 20 Los perfiles de seguridad deben colocarse debajo de la chapa Use los tornillos de 45 mm para los orificios más exteriores y los tornillos que había anterior- mente para los orificios más interiores 20 VELUX...
- Página 21 Plaats de afstandsblokjes op de stormbeugels . Plaats de onderste lijst van het rolluik Fissare i distanziatori sulle staffe di ITALIANO: sicurezza . Installare il rivestimento inferiore Fije los separadores a los perfiles de ESPAÑOL: seguridad . Fije el perfil inferior VELUX 21...
- Página 22 A, B o C. Atornille los perfiles . Fije los perfiles de la ventana 65 mm con sus tornillos originales. VTL: Deforme ligeramente el perfil superior para poder colocar los perfiles laterales. 22 VELUX...
- Página 23 ESPAÑOL: Fije el tambor de la persiana en las ranuras de los perfiles del bastidor , asegurán- dose de que la junta de goma superior queda suelta sobre la parte superior del tapajuntas VELUX 23...
- Página 24 . Coloque los tornillos de GHL, VTL seguridad despues de haber colocado el tambor de la persiana GHL/VTL: El tambor debe colocarse en uno de los dos orificios superiores. 24 VELUX...
- Página 25 . Colo-que los pasadores de las bisagras . Atornille los limitadores de apertura La persiana exterior puede usarse ya. Más información importante en las páginas 46-48. Para el manejo de la persiana, vea las instruc- ciones de empleo incluído. VELUX 25...
- Página 26 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • ø 3 mm 26 VELUX...
- Página 27 10 minutos siguientes. Elimine la tira del mando a distancia. Presione suavemente (1 segundo) el botón RESET de la parte de atrás del mando a distancia con un objeto puntiagudo. El mando a distancia no debe utilizarse hasta que la instalación de la persiana esté finalizada. VELUX 27...
- Página 28 Togliere temporaneamente i rivesti- ITALIANO: menti indicati. Fare attenzione alla posizione dei rivestimenti per il successivo fissaggio. Desmonte los perfiles indicados, pro- ESPAÑOL: visionalmente. Recuerde la posición de los perfiles para colocarlos con facilidad más adelante. 28 VELUX...
- Página 29 . Selle todos los orificios de los tornillos 30 mm GHL/VTL: En algunos tamaños de ventanas (vea la tabla), la posición del orificio debe medirse como se indica. ø 3 mm VELUX 29...
- Página 30 Los perfiles de seguridad deben colocarse debajo de la chapa Use los tornillos de 45 mm para los orificios más exteriores y los tornillos que había anterior- mente para los orificios más interiores 30 VELUX...
- Página 31 Fit bottom cover. Unteres Abdeckblech montieren. DEUTSCH: FRANÇAIS : Fixer le profilé en partie basse. Bundskærmen monteres. DANSK: NEDERLANDS: Plaats de onderste lijst van het rolluik. Fissare il rivestimento inferiore. ITALIANO: ESPAÑOL: Fije el perfil inferior. 16 mm 6 mm VELUX 31...
- Página 32 A, B o C. Atornille los perfiles . Fije los perfiles de la ventana 65 mm con sus tornillos originales. VTL: Deforme ligeramente el perfil superior para poder colocar los perfiles laterales. 32 VELUX...
- Página 33 ESPAÑOL: Fije el tambor de la persiana en las ranuras de los perfiles del bastidor , asegurán- dose de que la junta de goma superior queda suelta sobre la parte superior del tapajuntas VELUX 33...
- Página 34 . Coloque los tornillos de seguridad despues de haber colocado el tambor GHL, VTL de la persiana GHL/VTL: El tambor debe colocarse en uno de los dos orificios superiores. 34 VELUX...
- Página 35 . Coloque los pasadores de las bisagras . Atornille los limitadores de apertura La persiana exterior puede usarse ya. Más información importante en las páginas 46-48. Para el manejo de la persiana, vea las instruc- ciones de empleo incluído. VELUX 35...
- Página 36 CONTENTS INHALT COMPOSANTS INDHOLD INHOUD CONTENUTO CONTENIDO • • • • • • TOOLS WERKZEUG OUTILS VÆRKTØJ GEREEDSCHAP UTENSILI HERRAMIENTAS • • • • • • ø 3 mm 36 VELUX...
- Página 37 10 minutos siguientes. Elimine la tira del mando a distancia. Presione suavemente (1 segundo) el botón RESET de la parte de atrás del mando a distancia con un objeto puntiagudo. El mando a distancia no debe utilizarse hasta que la instalación de la persiana esté finalizada. VELUX 37...
- Página 38 Togliere temporaneamente i rivesti- ITALIANO: menti indicati. Fare attenzione alla posizione dei rivestimenti per il successivo fissaggio. Desmonte los perfiles indicados, pro- ESPAÑOL: visionalmente. Recuerde la posición de los perfi- les para colocarlos con facilidad más adelante. 38 VELUX...
- Página 39 . Haga un orificio, hasta 50 mm de profundidad, en la parte inferior con una broca de ø 3 mm . Selle todos los orificios de los tornillos ø 3 mm VELUX 39...
- Página 40 Atornille los perfiles de seguridad y ESPAÑOL: los de la ventana desmontados anteriormente a la hoja en los orificios existentes. Use los tornillos de 45 mm para los orificios más exteriores los tornillos que había anteriormente para los orificios más interiores 40 VELUX...
- Página 41 Fit bottom cover. DEUTSCH: Unteres Abdeckblech montieren. FRANÇAIS : Fixer le profilé en partie basse. DANSK: Bundskærmen monteres. NEDERLANDS: Plaats de onderste lijst van het rolluik. ITALIANO: Fissare il rivestimento inferiore. ESPAÑOL: Fije el perfil inferior. 16 mm 6 mm VELUX 41...
- Página 42 (X mm). Dependiendo de la medida coloque los perfiles laterales del bastidor de la persiana como se indica en los dibujos A o B. Atornille los perfiles laterales del bastidor de la persiana . Fije los perfiles de la ventana con sus tornillos originales. 42 VELUX...
- Página 43 ESPAÑOL: Fije el tambor de la persiana en las ranuras de los perfiles del bastidor , asegurán- dose de que la junta de goma superior queda suelta sobre la parte superior del tapajuntas VELUX 43...
- Página 44 El tambor de la persiana debe ESPAÑOL: colocarse en uno de los dos orificios superiores No deje que quede apoyando sobre el material de cubierta . Coloque los tornillos de seguridad despues de haber colocado el tambor de la persiana 44 VELUX...
- Página 45 . Atornille los limitadores de apertura . La persiana exterior puede usarse ya. Más información importante en las páginas 46-48. Para el manejo de la per- siana, vea las instrucciones de empleo incluído. VELUX 45...
- Página 46 • The packaging can be disposed of with usual household waste. les feuilles et les débris végétaux des profilés latéraux. • If you have any technical questions, please contact VELUX, see telephone • En cas d'accumulation de poussière sur le panneau de cellules solaires, list.
- Página 47 El embalaje puede eliminarse como basura doméstica normal. lijst. • Para cualquier consulta técnica, contacte con VELUX en el teléfono de la lista. Verwijderen: Voor het verwijderen van het rolluik dient u de inbouwin- structie in omgekeerde volgorde aan te houden. Herplaats de schroeven in Desmontaje: Para desmontar la persiana, siga las instrucciones en orden alle profielen om lekkage te voorkomen.
- Página 48 For at undgå skader på rulleskodden i meget kolde områder og i områder med kraftigt snefald er det en afgørende forudsætning, at der monteres et effektivt snestop over rulleskodden Rulleskodden er sikret mod overlast og stopper automatisk, hvis den blokeres. 48 VELUX...
- Página 49 - opfylder kravene til modstand mod vindbelastning, klasse 4, i henhold til den VELUX A/S: ........
