ENGLISH:

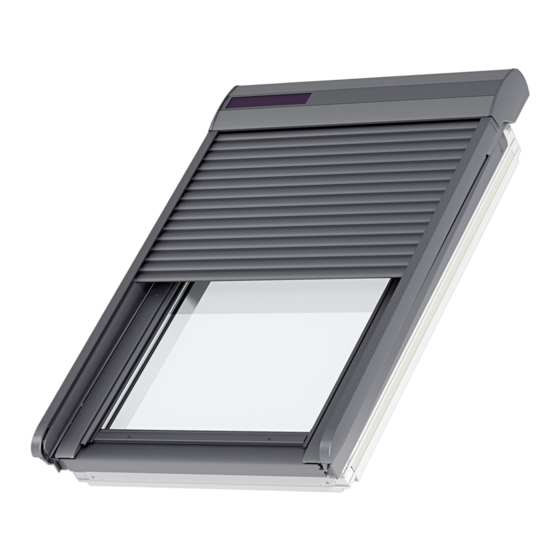

Installation instructions for solar cell roller shutter
DEUTSCH:
Montage eines Solarzellen-Rollladens
FRANÇAIS :
Notice d'installation du volet roulant alimenté par cellules solaires
DANSK:
Monteringsvejledning for solcellerulleskodde
NEDERLANDS:
Installatie instructies voor het zonnepaneel rolluik
ITALIANO:
Istruzioni di montaggio per persiana avvolgibile ad energia solare
ESPAÑOL:
Instrucciones de instalación de persiana exterior por célula solar
ENGLISH:
Determine the window size. See pages 2 and 3.
DEUTSCH:
Bestimmung der Fenstergröße: Siehe Seiten 2 und 3.
FRANÇAIS :
Pour déterminer la taille de votre fenêtre, voir pages 2 et 3.
DANSK:
Fastlæg vinduesstørrelsen. Se side 2 og 3.
NEDERLANDS:
Bepaal de maatcodering van uw dakvenster. Zie pagina 2 en 3.
ITALIANO:
Individuare la misura della finestra. Vedere pag. 2-3.
ESPAÑOL:
Determine el tamaño de su ventana. Vea las páginas 2 y 3.
ENGLISH:
Important information: Read carefully the instructions in full
before installation. To ensure correct function and safe operation of the product,
it is important to follow these instructions carefully. Keep the instructions for future
reference and hand them over to any new user. For further important information,
see pages 38-39.
DEUTSCH:
Wichtige Informationen: Bitte lesen Sie vor Montagebeginn
die gesamte Anleitung sorgfältig durch! Um eine korrekte Funktion und sichere
Bedienung des Produkts gewährleisten zu können, müssen die Hinweise dieser
Anleitung unbedingt beachtet werden! Bitte bewahren Sie diese Anleitung für eine
spätere Verwendung auf und geben sie ggf. an den neuen Benutzer weiter. Für
weitere wichtige Informationen: Siehe Seiten 38-39.
FRANÇAIS :
Information importante : Lire attentivement la totalité de la
notice avant l'installation. Pour un fonctionnement correct et une manœuvre sûre
du produit, il est important de suivre attentivement cette notice. Conserver la notice
pour un éventuel besoin ultérieur et le remettre à tout nouvel utilisateur. Pour une
information plus importante, voir pages 38-39.
DANSK:
Vigtig information: Læs hele vejledningen grundigt før montering.
For at opnå korrekt funktion og sikker betjening af produktet er det vigtigt at følge
denne vejledning nøje. Gem vejledningen til senere brug og giv den videre til evt.
ny bruger. For yderligere vigtig information se side 38-39.
NEDERLANDS:
Belangrijke informatie: Lees de instructies aandachtig door
voordat u begint met de montage. Om zeker te zijn van een goede werking en
een veilige bediening van het product, is het belangrijk om deze instructies nauw-
keurig uit te voeren. Bewaar de instructies voor later gebruik en geef hem door
aan iedere nieuwe gebruiker. Voor verdere belangrijke informatie, zie pagina
38-39.
ITALIANO:
Informazioni importanti: leggere attentamente le istruzioni
prima di iniziare l'installazione. Per ottenere una corretta funzionalità e sicurezza
nell'azionamento del prodotto, è importante seguire attentamente queste istruzio-
ni. Conservare le istruzioni per un eventuale successivo utilizzo e consegnarle ad
ogni nuovo utilizzatore. Per ulteriori informazioni importanti vedere pag. 38-39.
ESPAÑOL:
Información importante: Lea estas instrucciones cuidadosa-
mente antes de comenzar. Para garantizar un funcionamiento correcto y seguro
del producto, es importante seguirlas cuidadosamente. Consérvelas para su uso
posterior y entréguelas al consumidor final. Para información importante mas
detallada, vea las páginas 38-39.
