Reductores industriales con protección contra explosión – Instrucciones de montaje y funcionamiento
placa de características). Asegúrese en especial de que las correas y cadenas tengan la tensión
correcta.
Evitar cargas adicionales ocasionadas por el desequilibrio de los bujes.
La fuerza radial debería producirse lo más cerca posible del reductor. En el caso de ejes de entrada
con eje de entrada libre – opción W –, si se aplica una fuerza radial en el punto medio del eje libre es
válida la fuerza radial máxima permitida F
. En el caso de ejes de salida, la aplicación de la fuerza
R1
radial F
no puede superar la dimensión x
. Si la fuerza radial F
para el eje de salida aparece
R2
R2
R2
indicada en la placa de características pero no así la dimensión x
, se toma la aplicación de fuerza
R2
realizada en el punto medio del eje.

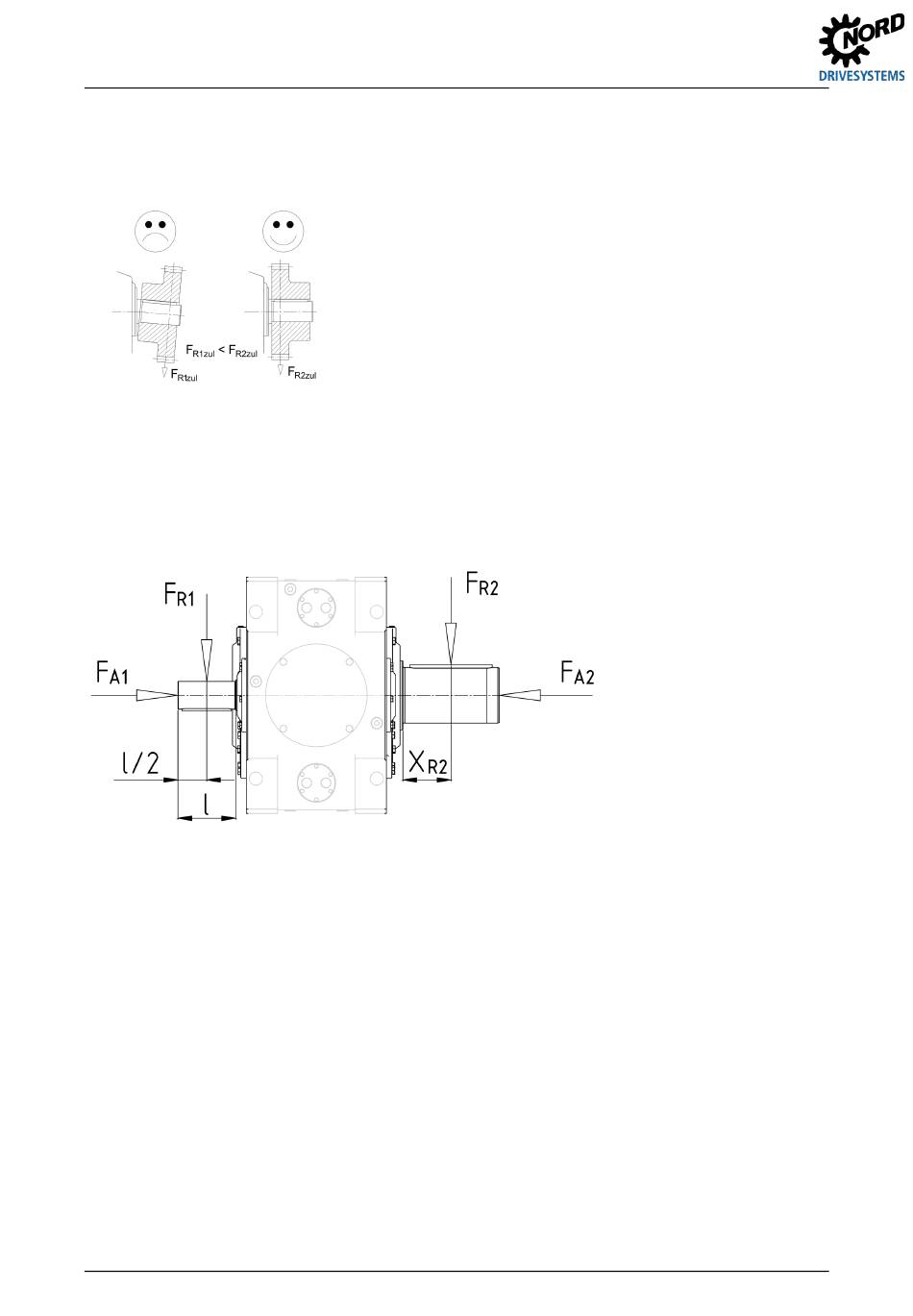

Figura 10: Aplicación de fuerza permitida en ejes de entrada y salida
