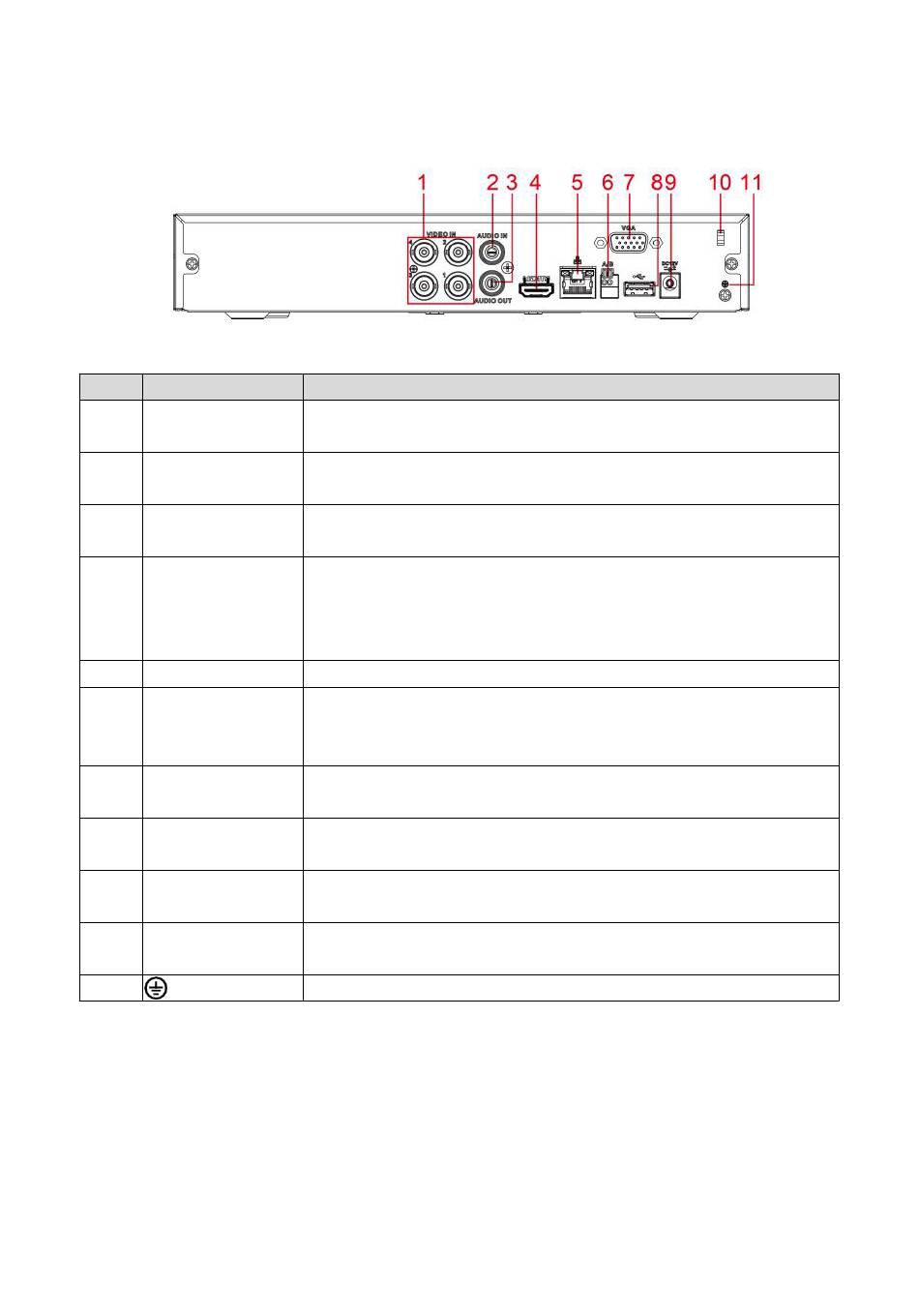

3.2.3 DH-XVR4116HS-X/DH-XVR5108HS-X/DH-XVR5116HS-X/D
H-XVR5104HS-4KL-X/DH-XVR5108HS-4KL-X/DH-XVR510
4HS-X/DH-XVR4104HS-X/DH-XVR4108HS-X/DH-XVR5104
HS-X1/DH-XVR4104HS-X1/DH-XVR4108HS-X1
Núm. Nombre del Puerto Función
Puerto de entrada
1
de vídeo
Puerto de entrada
2
de audio
Puerto de salida de
3
audio
4 Puerto HDMI
5 Puerto de red
Puerto de
6 comunicación
RS-485
7 Puerto VGA
8 Puerto USB
Puerto de entrada
9
de alimentación
Sujeción del cable
10
de alimentación
11
Figura 3–14
Para conectar a una cámara analógica para introducir la señal de
vídeo.
Recibe la salida de la señal de audio desde dispositivos como
micrófonos.
Permite la salida de la señal de audio hacia dispositivos tales como
una cadena de sonido.
Puerto de salida de audio y vídeo de alta definición.
El puerto permite la salida de datos de vídeo de alta definición sin
comprimir y de audio multicanal hacia la pantalla conectada con puerto
HDMI.
Permite la conexión al puerto Ethernet.
Permite la conexión a dispositivos de control como domos PTZ de
velocidad. El puerto RS-485-A se conecta con el cable A y el RS-485_B
se conecta con el cable B.
Permite la salida de datos de vídeo analógico hacia la pantalla
conectada con puerto VGA.
Se conecta a dispositivos externos como dispositivos de
almacenamiento USB, teclados y ratones.
Entradas de CC de 12V.
Use una abrazadera para asegurar el cable de alimentación en el DVR
en el caso de que haya cualquier pérdida.
Terminal de toma de tierra.
Tabla 3- 13
Error! The style is not specified. 19
