3.2.8 DH-XVR7816S-4KL-X/DH-XVR5832S-X

Núm. Nombre del Puerto
1 GND
Puerto de entrada de
2
alimentación
3 Botón de encendido
Puerto de entrada de
4
audio
Puerto de entrada de
5
audio (MIC IN)
Puerto de salida de
6
audio (MIC OUT)
Puerto de salida de
7
audio
Puerto de salida de
8
vídeo
Puertos 1~16 de
entrada de alarma
9
Puerto de salida de
alarma 1–5 (NO1 –

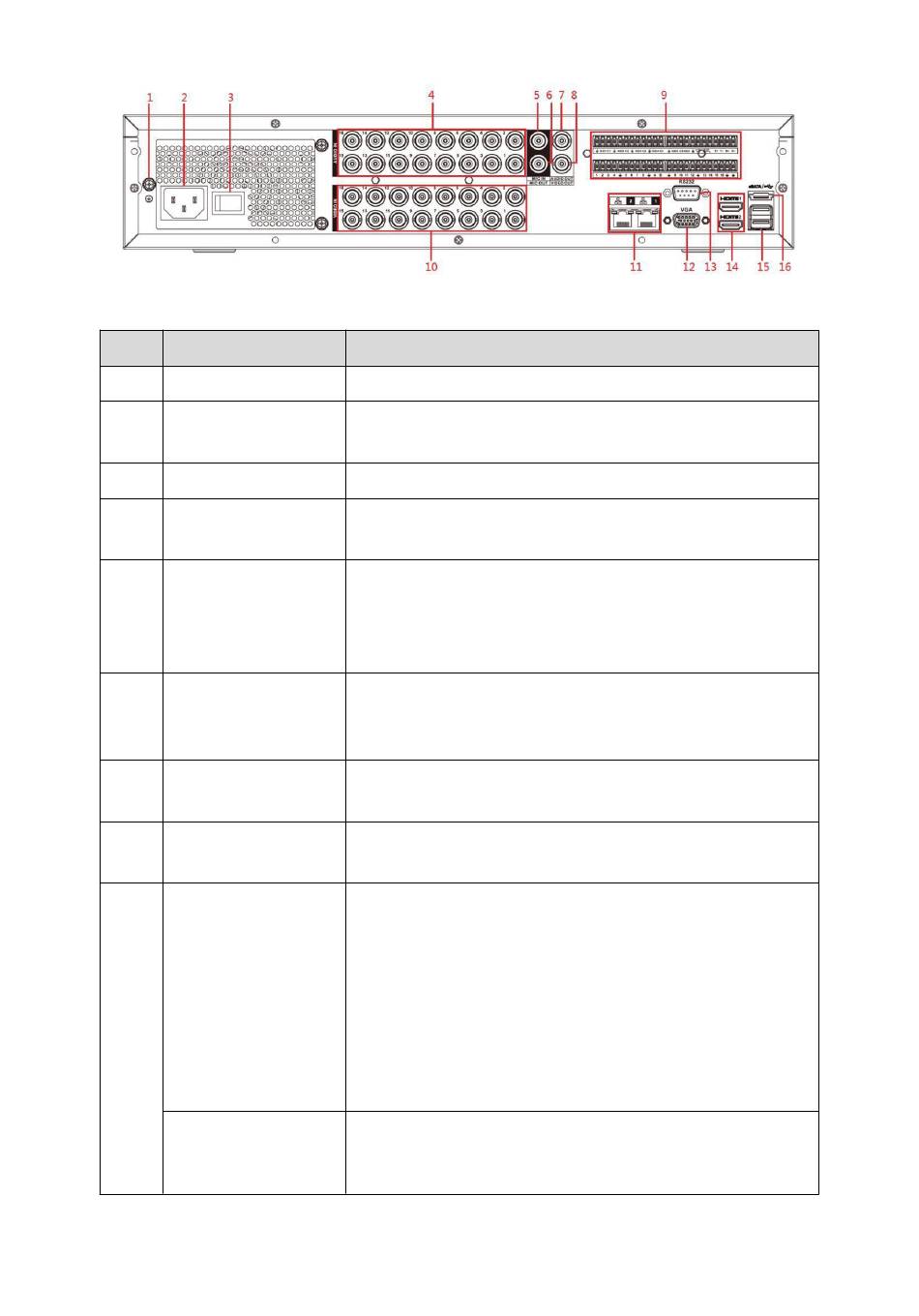

Figura 3–19
Función
Tierra
Permite la entrada de alimentación eléctrica.
Enciende/apaga el dispositivo.
Recibe la salida de la señal de audio analógica desde
dispositivos como micrófonos.
Puerto de entrada de conversaciones bidireccionales, el cual
recibe la salida de la señal de audio analógico procedente de
dispositivos como micrófonos y otros sistemas de captación
de audio.
Puerto de salida de conversaciones bidireccionales, el cual
envía la señal de audio analógica hacia dispositivos tales
como una cadena de sonido.
Permite la salida de la señal de audio analógica hacia
dispositivos tales como una cadena de sonido.
Se conecta al dispositivo de salida de vídeo, por ejemplo un
TV.
● Cuatro grupos de puertos de salida de alarma (Grupo 1:
puerto 1 al puerto 4; Grupo 2: puerto 5 al puerto 8; Grupo
3: puerto 9 al puerto 12; Grupo 4: puerto 13 al puerto 16).
Estos puertos reciben la señal desde la fuerte de alarma
externa. Hay dos tipos; NO (normalmente abierto) y NC
(normalmente cerrado).
● Cuando su dispositivo de entrada de alarma use
alimentación externa, asegúrese de que el dispositivo y el
NVR usen la misma toma de tierra.
● Cinco grupos de puertos de salida de alarma. (Grupo 1:
puerto NO1– C1, Grupo 2: puerto NO2 – C2, Grupo 3:
puerto NO3 – C3, Grupo 4: puerto NO4 – C4, Grupo 5:
