La resistencia de tierra operativa del sistema de monitorización debe ser inferior a 1Ω.
●
La conexión a tierra a prueba de truenos debe adoptar el cable de tierra especial desde la
sala de control de monitorización hasta el objeto de tierra. El cable de tierra incorpora un
cable o cable de aislamiento de cobre y su sección de tierra debe tener más de 20 mm2.
●
El cable de tierra del sistema de monitorización no puede cortocircuitarse ni conectarse de
forma mixta con el cable duro de corriente alterna.
●
Para todos los cables de tierra desde la sala de control al sistema de monitorización o al
cable de tierra de otros dispositivos de monitorización, use el cable suave de resistencia de
cobre. Su sección debe ser superior a 4 mm
●
El sistema de monitorización habitualmente puede adoptar la conexión a tierra de un
punto.
●
Conecte el extremo de tierra del conector de 3 clavijas del sistema de monitorización al
puerto de tierra del sistema (cable de tierra de protección).
Apéndice 7.4 La forma más directa de comprobar el sistema
eléctrico con un multímetro digital

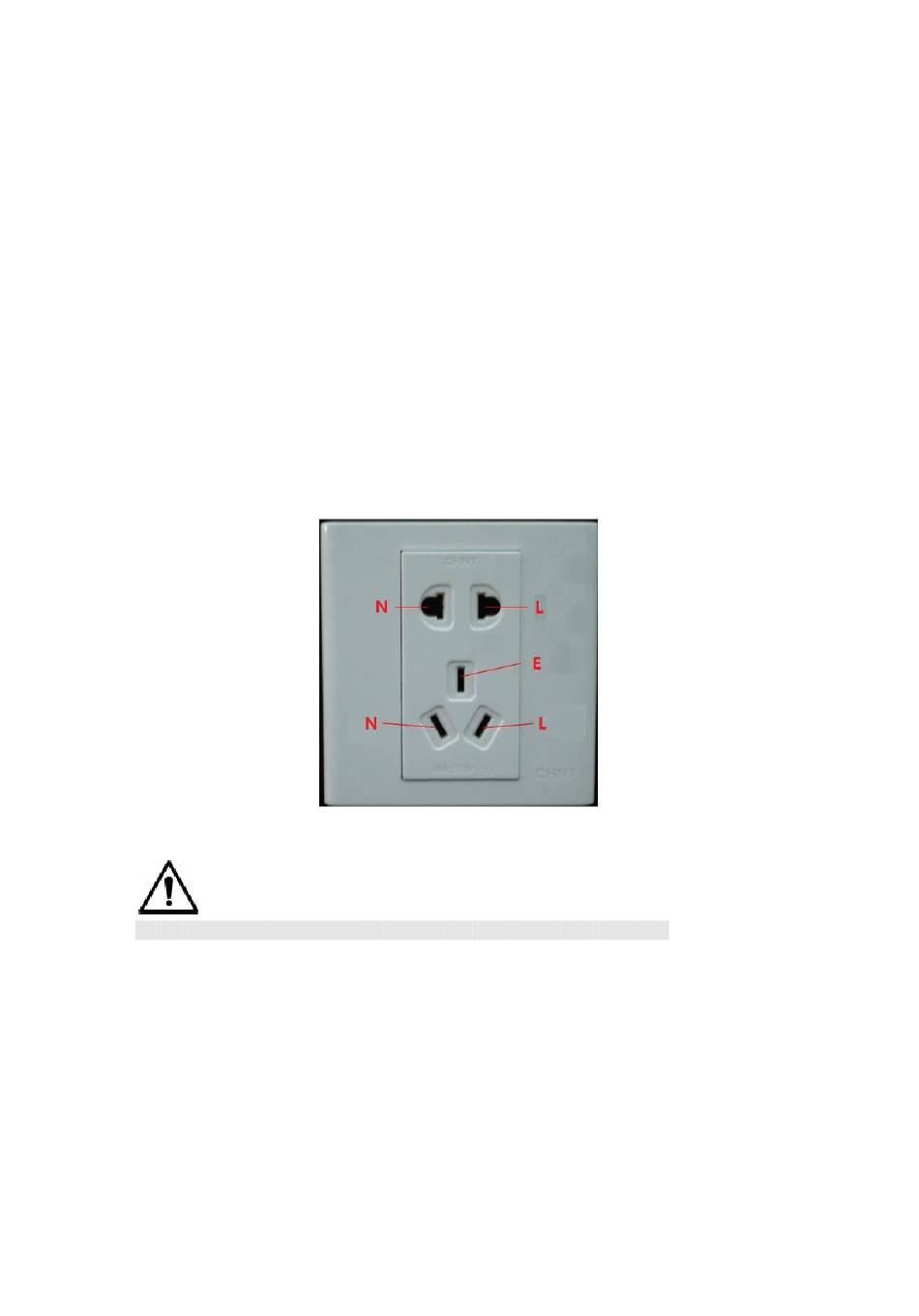

Para una toma de red de CA de 220 V, de arriba a abajo: E (cable de tierra), N (cable neutro), L
(cable vivo). Vea la siguiente figura.
Hay una forma directa de comprobar que estos tres cables de conexión sean estándares (no es
la comprobación precisa).
PRECAUCIÓN
En las siguientes operaciones, el alcance del multímetro está en 750 V.
Para E (cable de tierra)
Gire el multímetro digital a 750 V CA, use una mano para sujetar el extremo metálico y la otra
para insertar la clavija en el puerto E de la toma de red. Vea la siguiente figura. Si el multímetro
muestra 0, la conexión del cable de tierra es estándar. Si el valor es mayor de 10, hay corriente
inductiva y la conexión del cable de tierra no es adecuada.
.
