Núm. Nombre del Puerto
Puerto de entrada de
8
alimentación
9 GND

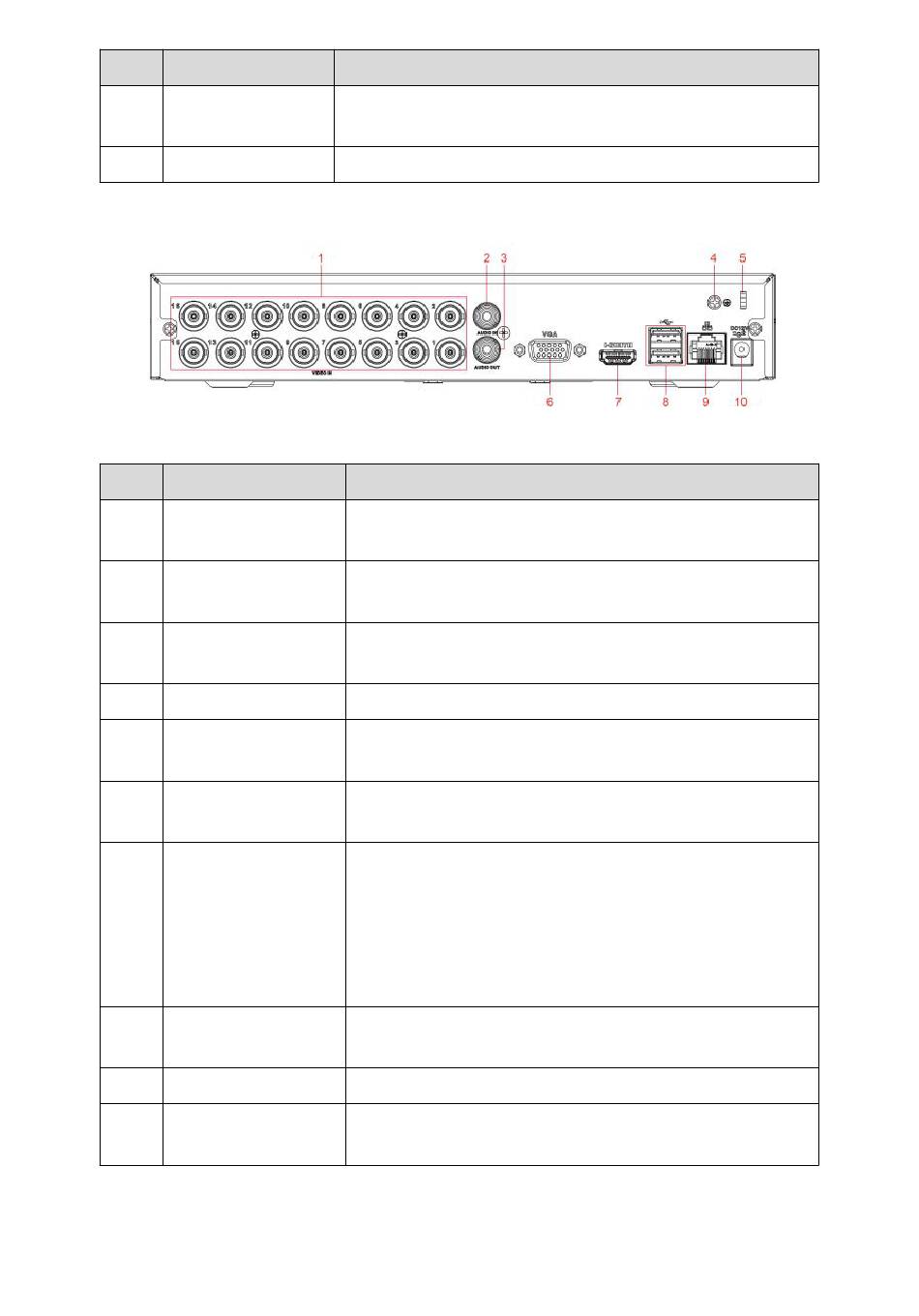

3.2.11 DH-XVR1B08H/DH-XVR1B16/DH-XVR1B16H

Núm. Nombre del Puerto
Puerto de entrada de
1
vídeo
Puerto de entrada de
2
audio
Puerto de salida de
3
audio
4 GND
Cable de alimentación
5
cierre
6 Salida de vídeo GVA
7 Puerto HDMI
8 Puerto USB
9 Puerto de red
Puerto de entrada de
10
alimentación
Función
Permite la entrada de alimentación eléctrica.
Terminal de toma de tierra
Tabla 3- 20
Figura 3–22
Función
Para conectar a una cámara analógica para introducir la señal
de vídeo.
Recibe la salida de la señal de audio analógica desde
dispositivos como micrófonos.
Permite la salida de la señal de audio analógica hacia
dispositivos tales como una cadena de sonido.
Terminal de toma de tierra
Use una abrazadera para asegurar el cable de alimentación
en el DVR en el caso de que haya cualquier pérdida.
Saca la señal de vídeo analógico. Se puede conectar al
monitor para ver el vídeo analógico.
Puerto de salida de audio y vídeo de alta definición. Transmite
la misma fuente de vídeo que la VGA. Es compatible con la
salida de resolución 4K y permite el uso y el control mediante
el ratón.
Tenga en cuenta que cuando la resolución de la salida HDMI
sea 4K, la salida VGA se detiene.
Permite la conexión de dispositivos externos como un teclado,
un ratón y un dispositivo de almacenamiento USB.
Permite la conexión al puerto Ethernet.
Permite la entrada de alimentación eléctrica.
Tabla 3- 21
