D e s m o n t a j e d e l b r a z o d e l a m a n e t a
El líquido DOT daña las superficies pintadas. Si el líquido entra en contacto con una superficie pintada (por ejemplo, el cuadro de la bicicleta) o la
impresión de los frenos, pase un paño inmediatamente y limpie con alcohol isopropílico o agua. Los daños en las superficies pintadas y/o impresas
debidos al líquido DOT no están cubiertos por la garantía.

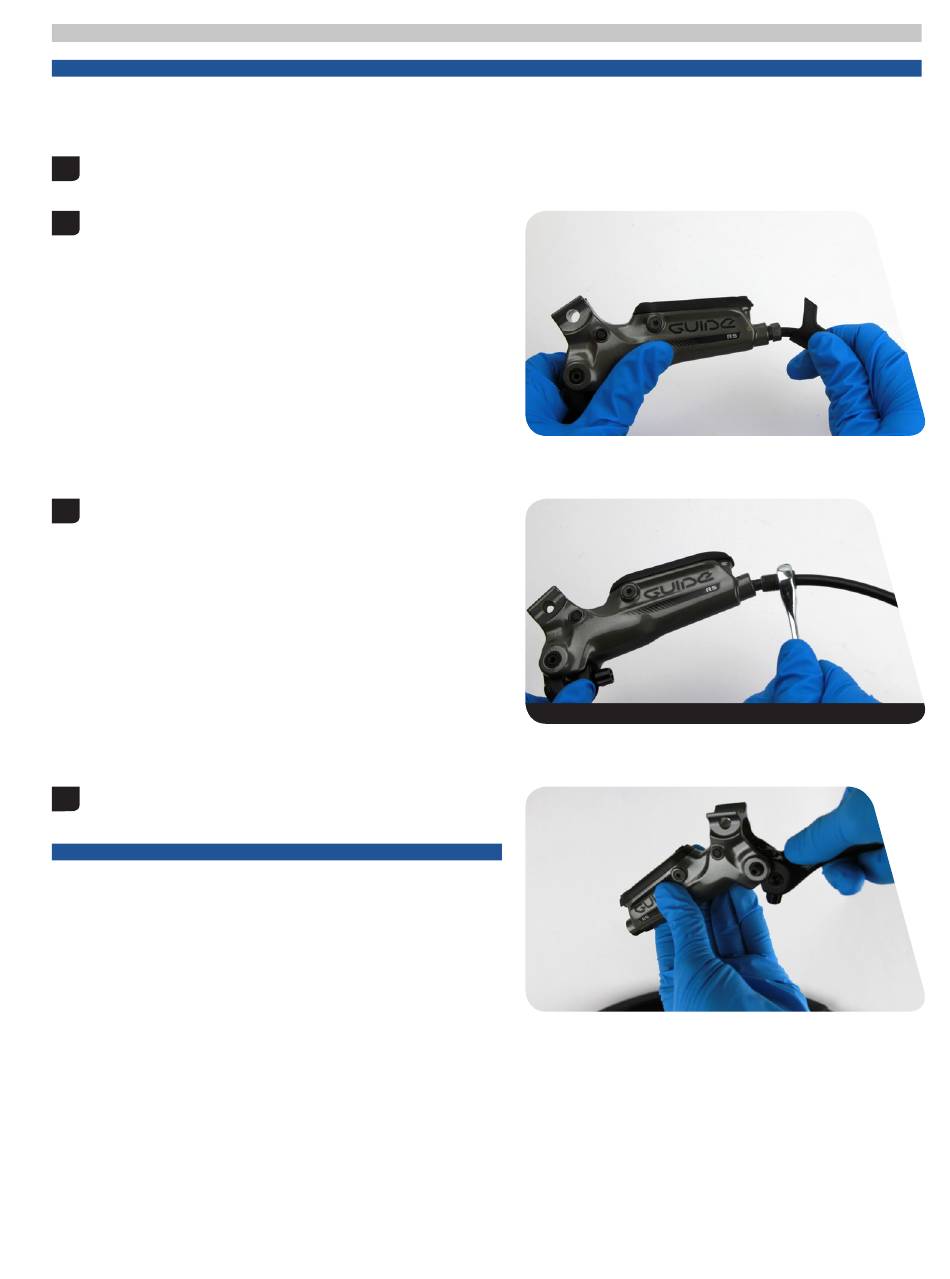

Extraiga el tornillo de la abrazadera del freno y retire la maneta de
1
freno del manillar.
Tire del guardapolvo del manguito hasta desprenderlo del cuerpo del
2
freno y dejar visible la tuerca de compresión, y a continuación deslice
el guardapolvo hacia abajo a lo largo del manguito de freno.
Desenrosque la tuerca de compresión del manguito y a continuación
3
tire del manguito de freno y del racor de compresión para separarlos
del cuerpo de la maneta de freno.
Vierta el líquido de frenos en una bandeja para aceite. Oprima el brazo
4
de la maneta para hacer salir del cuerpo de la maneta todo el líquido
de frenos sobrante.
Si el sistema se ha contaminado con aceite mineral o líquido hidráulico
DOT 5, limpie bien todas las piezas con agua jabonosa, aclárelas y
deje que se sequen antes de volver a montarlas. Instale todas las
juntas nuevas y un nuevo manguito.
Para un funcionamiento óptimo de los frenos, recomendamos
utilizar únicamente líquido SRAM® High-Performance DOT 5.1. Si no
dispone de líquido de frenos SRAM, utilice únicamente líquido High-
Performance DOT 5.1 o 4.
AVI SO
AVISO
Llave para tuercas abocinadas de 8 mm

Desmontaje del brazo de la maneta
