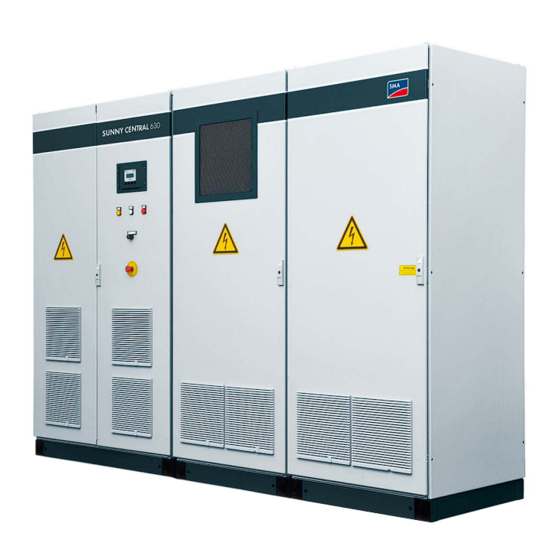

Inversor central
SUNNY CENTRAL 400HE/500HE/630HE
Instrucciones de funcionamiento
SC4-63HE-BE-BES103280 | 98-4008480 | Versión 8.0
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para SMA SUNNY CENTRAL 400HE

  • Página 1 Inversor central SUNNY CENTRAL 400HE/500HE/630HE Instrucciones de funcionamiento SC4-63HE-BE-BES103280 | 98-4008480 | Versión 8.0...
  • Página 3: Tabla De Contenido

    SMA Solar Technology AG Índice Índice Indicaciones sobre el uso de estas instrucciones..9 Seguridad ........11 Uso previsto .
  • Página 4 Índice SMA Solar Technology AG 3.13 Número de serie y tipo de dispositivo ....30 Sunny Central Control ......31 Distribución de la pantalla .
  • Página 5 SMA Solar Technology AG Índice 4.6.3 Muestra de los valores actuales de los sensores ..... 43 4.6.4 Configuración de la alarma externa....... 43 Limitación de la potencia activa .
  • Página 6 Índice SMA Solar Technology AG 4.9.5 Ajuste de la altura de la media tensión......60 4.9.6...
  • Página 7 SMA Solar Technology AG Índice Sucesos......... . . 90 Confirmación de fallos .
  • Página 8   SMA Solar Technology AG SC4-63HE-BE-BES103280 Instrucciones de funcionamiento...
  • Página 9: Indicaciones Sobre El Uso De Estas Instrucciones

    Estas instrucciones están dirigidas a especialistas. Las actividades descritas en estas instrucciones solo podrá realizarlas el personal con la cualificación correspondiente (consulte el capítulo 2.3 “Cualificación del grupo destinatario”, página 14). Información adicional Encontrará más información en www.SMA-Iberica.com: Título del documento Tipo de documento Condiciones de colocación del Sunny Central HE-11 Información técnica...
  • Página 10: Explicación

    1 Indicaciones sobre el uso de estas instrucciones SMA Solar Technology AG Símbolos Símbolo Explicación "PELIGRO" representa una indicación de seguridad que, de no ser observada, causará directamente la muerte o una lesión física grave. "ADVERTENCIA" representa una indicación de seguridad que, de no ser observada, puede causar la muerte o una lesión física grave.
  • Página 11: Seguridad

    SMA Solar Technology AG 2 Seguridad Seguridad 2.1 Uso previsto El inversor convierte la corriente continua generada en los módulos fotovoltaicos en corriente alterna que puede utilizarse en la red. Para ello, no puede sobrepasarse la corriente de entrada de CC máxima permitida.
  • Página 12: Indicaciones De Seguridad

    2 Seguridad SMA Solar Technology AG 2.2 Indicaciones de seguridad Riesgos eléctricos Electrocución por las piezas conductoras de tensión En el inversor existen altas tensiones que pueden provocar descargas eléctricas. Los trabajos en el inversor solo se deben realizar cuando el equipo esté sin tensión y observando las directivas válidas en el lugar de la instalación.
  • Página 13: Quemaduras

    SMA Solar Technology AG 2 Seguridad • Lleve a cabo todas las conexiones eléctricas de acuerdo con el esquema de conexiones. • Conserve esta documentación en la cercanía inmediata del inversor. El personal de operación y de mantenimiento debe poder acceder siempre a esta documentación.
  • Página 14: Cualificación Del Grupo Destinatario

    2 Seguridad SMA Solar Technology AG 2.3 Cualificación del grupo destinatario Los trabajos en el inversor solo podrá llevarlos a cabo personal técnico cualificado. Para realizar este tipo de trabajos, los técnicos deberán disponer de una formación adecuada. Para la puesta en funcionamiento y el manejo del inversor, el personal deberá estar familiarizado con las instrucciones de instalación y uso.
  • Página 15: Descripción Del Producto

    SMA Solar Technology AG 3 Descripción del producto Descripción del producto 3.1 Sunny Central Figura 2: Sunny Central 630HE (ejemplo) Posición Descripción Armario de CC Armario del inversor Armario de CA Sunny Central Control Luces de aviso Interruptor de llave Interruptor de emergencia con llave El Sunny Central se puede controlar mediante una Power Reducer Box o Sunny Central Control, para cumplir así...
  • Página 16 3 Descripción del producto SMA Solar Technology AG El inversor pasa por varios estados mientras está en marcha: Figura 3: Estados de funcionamiento del Sunny Central SC4-63HE-BE-BES103280 Instrucciones de funcionamiento...
  • Página 17: Desconexión

    SMA Solar Technology AG 3 Descripción del producto Parada El Sunny Central está desconectado. Si con el interruptor de llave se selecciona "Arranque", el Sunny Central pasa al estado "En espera". En espera El Sunny Central se encuentra en el estado de funcionamiento "En espera". Si la tensión de entrada es superior a la tensión de arranque "UpvStart", el Sunny Central espera hasta que transcurra el...
  • Página 18: Luces De Aviso

    3 Descripción del producto SMA Solar Technology AG 3.2 Luces de aviso Las luces de aviso indican, en caso de error, el estado correspondiente del inversor. Las luces de aviso las controla el Sunny Central Control. Si se enciende la luz de aviso amarilla, el inversor se encuentra en el estado "Advertencia". El inversor no se apaga, aunque para lograr un funcionamiento perfecto y prolongado, es preciso resolver el error.
  • Página 19: Sunny Central Control

    SMA Solar Technology AG 3 Descripción del producto 3.5 Sunny Central Control El Sunny Central Control es la unidad de monitorización del Sunny Central. Desde aquí, entre otras cosas, se modifican parámetros y se muestran estados de funcionamiento y avisos de error.
  • Página 20: Estructura Del Menú Del Sunny Central Control

    3 Descripción del producto SMA Solar Technology AG 3.6 Estructura del menú del Sunny Central Control Figura 5: Estructura del menú del Sunny Central Control (parte 1) SC4-63HE-BE-BES103280 Instrucciones de funcionamiento...
  • Página 21 SMA Solar Technology AG 3 Descripción del producto Figura 6: Estructura del menú del Sunny Central Control (parte 2) Instrucciones de funcionamiento SC4-63HE-BE-BES103280...
  • Página 22: Vista General De Las Entradas Analógicas

    3 Descripción del producto SMA Solar Technology AG Figura 7: Estructura del menú del Sunny Central Control (parte 3) Indicaciones del funcionamiento Team Ninguna de las indicaciones del funcionamiento Team del Sunny Central es compatible. 3.7 Vista general de las entradas analógicas El Sunny Central ofrece la posibilidad de conectar dos sensores analógicos (ExtSollrr, ExtGlolrr) a una regleta de bornes especial al Sunny Central Control.
  • Página 23: Monitorización De Aislamiento

    SMA Solar Technology AG 3 Descripción del producto Vista general de las entradas analógicas Entrada Descripción ExtSolIrr Sensor de irradiación externo ExtGloIrr Piranómetro (medición de la radiación solar global incidente) ExtAlarm Entrada de alarma externa, p. ej. para la monitorización de la función del transformador de media tensión...
  • Página 24: Remote Gfdi

    3 Descripción del producto SMA Solar Technology AG Figura 8: GFDI en el Sunny Central Contacto a tierra en el polo sin toma a tierra Si hay un contacto a tierra en un polo sin toma a tierra del generador fotovoltaico, la corriente de defecto pasa por la GFDI hasta el polo con toma a tierra y lleva a la activación de la GFDI.
  • Página 25: Soft Grounding

    SMA Solar Technology AG 3 Descripción del producto Figura 9: Remote GFDI en el Sunny Central Si se activa la Remote GFDI, un motor la cerrará tras el comando externo de conexión. El comando externo de conexión también puede proveerse por activación remota. De este modo, el inversor, tras un tiempo de espera, puede volver al modo de inyección.
  • Página 26: Dispositivo De Monitorización Del Aislamiento

    3 Descripción del producto SMA Solar Technology AG Con Soft Grounding se controla el aislamiento midiendo la tensión entre el polo conectado a tierra y el conductor de protección. Para ello, el software evalúa la tensión de CC "U + contra PE" en la toma a tierra en el polo positivo o "U...
  • Página 27: Relé De Monitorización De Red Externo

    SMA Solar Technology AG 3 Descripción del producto 3.9 Relé de monitorización de red externo En función del pedido, el Sunny Central, como alternativa a la monitorización integrada, puede estar equipado con un relé de monitorización de red externo. El relé de monitorización externo supervisa la red, reconoce vulneraciones de los límites de red y transmite al Sunny Central un aviso de error.
  • Página 28: Gestión De Seguridad De La Red

    Los valores límite para la monitorización de la red están prefijados por la empresa suministradora de energía o por prescripciones estatales. Si desea desactivar la opción LVRT, póngase en contacto con la Asistencia Técnica de SMA. 3.10.3 Limitación de la potencia activa La potencia activa se puede limitar independientemente de la frecuencia de red con 5 procedimientos.
  • Página 29: Especificación De La Potencia Reactiva

    SMA Solar Technology AG 3 Descripción del producto 3.10.4 Especificación de la potencia reactiva El Sunny Central puede preparar la potencia reactiva. Hay disponibles 10 procedimientos para ajustar el valor nominal. La potencia reactiva puede prepararse de la siguiente manera: • Introduciendo un parámetro fijo en el Sunny Central Control •...
  • Página 30: Número De Serie Y Tipo De Dispositivo

    3 Descripción del producto SMA Solar Technology AG 3.13 Número de serie y tipo de dispositivo El número de serie, (Serial No.) y el tipo de dispositivo, (Type), del Sunny Central figuran en la placa de características. La placa de características se encuentra en el armario de la CC en la parte interior de la puerta.
  • Página 31: Sunny Central Control

    SMA Solar Technology AG 4 Sunny Central Control Sunny Central Control 4.1 Distribución de la pantalla La pantalla del Sunny Central Control tiene cuatro líneas. Figura 14: Distribución de la pantalla Posición Explicación Visualización de parámetros y canales de medición El punto de menú en el que se encuentra en cada momento aparecerá entre corchetes [ ] (por ejemplo, en la ilustración 14, [Configuración]).
  • Página 32: Pantalla En La Vista Estándar

    4 Sunny Central Control SMA Solar Technology AG Pantalla en la vista estándar Si se producen advertencias o fallos, se mostrarán de forma cambiante el aviso con la mayor prioridad y la vista estándar. Pantalla del menú principal Desde el menú principal se llega a todas las áreas del Sunny Central Control y se pueden llevar a cabo todas las configuraciones.
  • Página 33: Introducción De La Contraseña

    4 Sunny Central Control 4.2.2 Introducción de la contraseña Los parámetros relevantes para la seguridad del Sunny Central solo pueden cambiarse tras introducir una contraseña. La Asistencia Técnica de SMA le facilitará la contraseña (consulte el capítulo 10 “Contacto”, página 104). 1. Seleccione Configuración > Contraseña.
  • Página 34: Muestra De La Versión De Firmware

    4 Sunny Central Control SMA Solar Technology AG 3. Configure el día, el mes y el año con las teclas de las flechas y confirme con la tecla [ENTER]. Fije los datos volviendo a pulsar la tecla [ENTER]. ☑ Se ha configurado la fecha deseada.
  • Página 35: Muestra Del Valor Diario De Rendimiento Energético

    SMA Solar Technology AG 4 Sunny Central Control 4.3.3 Muestra del valor diario de rendimiento energético 1. Seleccione Datos archiv. > Rendimiento. Los valores diarios se recopilan de forma mensual. 2. Seleccione el mes deseado y confirme con la tecla [ENTER]. 4.3.4 Borrado del valor diario de rendimiento energético 1.
  • Página 36: Borrado De Datos De Medición

    Sunny Central. • Los parámetros que aparecen marcados con un * en la vista general de parámetros, modifíquelos solamente tras consultarlo con SMA Solar Technology AG (consulte el capítulo 9 “Parámetros”, página 93). Para evitar que terceros lleven a cabo modificaciones de los parámetros no autorizadas, vuelva a bloquear el Sunny Central Control tras trabajar con él (consulte el capítulo...
  • Página 37: Memorización De Parámetros

    SMA Solar Technology AG 4 Sunny Central Control • En Sunny Central con el Sunny Central Control. 1. Introduzca la contraseña (consulte el capítulo 4.2.2 “Introducción de la contraseña”, página 33). 2. Seleccione Configuración > Parámetros. ☑ Se abre el menú con los grupos de parámetros disponibles (consulte el capítulo 9 “Parámetros”, página 93).
  • Página 38: Envío De Datos

    4 Sunny Central Control SMA Solar Technology AG 4.5 Envío de datos 4.5.1 Activación de informes por correo electrónico Solamente se informarán informes a través del correo electrónico si está activada la función correspondiente. 1. Introduzca la contraseña (consulte el capítulo 4.2.2 “Introducción de la contraseña”, página 33).
  • Página 39: Informe Horario

    > Estado de inst. del Sunny Central Control. Enviar a la(s) Aquí se configura la hora a la que se debe • Hora enviar el informe diario. SMA Solar Technology AG le recomienda seleccionar las 22:15. Informe "Info de inst." Indicación Descripción...
  • Página 40: Introducción O Cambio De La Dirección De Correo Electrónico

    4 Sunny Central Control SMA Solar Technology AG 4. Seleccione qué informes deben enviarse y confirme con la tecla [ENTER]. ☑ La línea seleccionada parpadea. 5. Con la tecla [ ↓ ], seleccione cuándo deben enviarse los informes. 6. Pulse dos veces la tecla [ENTER].
  • Página 41: Sensores Analógicos Y Señales Externas

    SMA Solar Technology AG 4 Sunny Central Control 4. Pulse la tecla [ENTER]. ☑ El informe de prueba se ha enviado. ✖ ¿Aparece en la pantalla el error 0016? No ha sido posible enviar el informe de prueba. • El significado del código de error de la última línea se explica en las instrucciones...
  • Página 42: Cálculo De Ejemplo Con Piranómetro

    4 Sunny Central Control SMA Solar Technology AG Cálculo de ejemplo con piranómetro Un piranómetro genera una tensión de salida de 0 a 10 V, que corresponde a una irradiación de 0 a 1 350 W/m Mi = 0 V Ms = 10 V...
  • Página 43: Muestra De Los Valores Actuales De Los Sensores

    SMA Solar Technology AG 4 Sunny Central Control 6. Introduzca el valor calculado para la ganancia y confirme con la tecla [ENTER] hasta que la línea deje de parpadear. 7. Introduzca el valor calculado para el offset y confirme con la tecla [ENTER] hasta que la línea deje de parpadear.
  • Página 44: Limitación De La Potencia Activa

    4 Sunny Central Control SMA Solar Technology AG 4.7 Limitación de la potencia activa 4.7.1 Procedimiento para la limitación de la potencia activa independientemente de la frecuencia El Sunny Central puede limitar su potencia activa si el operador de red lo requiere. Con el parámetro "P-WMod"...
  • Página 45: Procedimiento "Off

    SMA Solar Technology AG 4 Sunny Central Control 5. Según sea necesario, con la tecla [ ↓ ] seleccione el parámetro correspondiente al procedimiento y pulse la tecla [ENTER]. 6. Ajuste de los parámetros. 7. Pulse dos veces la tecla [ENTER].
  • Página 46: Procedimiento "Wcnstnomanin

    4 Sunny Central Control SMA Solar Technology AG 4.7.6 Procedimiento "WCnstNomAnIn" La limitación de potencia activa para el punto de ajuste del valor nominal se configura mediante una señal analógica en el borne de entrada (consulte las instrucciones de instalación adjuntas del inversor).
  • Página 47: Limitación De La Potencia Activa En Función De La Frecuencia De Red

    SMA Solar Technology AG 4 Sunny Central Control Indicación Descripción Medida ComFail Se ha seleccionado el procedimiento • Compruebe si el "WCtlCom" y no se recibe la señal Sunny Central Control funciona. esperada con la limitación válida de • Compruebe si se puede acceder...
  • Página 48 4 Sunny Central Control SMA Solar Technology AG Si la frecuencia de red supera un umbral que usted ha definido P-HzStr, aquí en el punto A, el Sunny Central guarda la potencia inyectada en ese momento P . Con este valor almacenado como base, se calcula la potencia de inyección reducida.
  • Página 49: Muestra Del Estado De La Limitación De Potencia Activa

    SMA Solar Technology AG 4 Sunny Central Control 4.7.9 Muestra del estado de la limitación de potencia activa El valor actual "P-WModStt" muestra el estado de la limitación de la potencia activa. Muestra del valor actual "P-WModStt" • Seleccione Valores actuales > Red.pot.efect. > P-WModStt.
  • Página 50: Regulación De La Potencia Reactiva

    4 Sunny Central Control SMA Solar Technology AG 4.8 Regulación de la potencia reactiva 4.8.1 Procedimiento para la regulación de la potencia reactiva El Sunny Central puede limitar su potencia reactiva si el operador de red lo requiere. En tal caso, el operador de red establece los procedimientos y los valores nominales que se utilizan.
  • Página 51: Procedimiento Para Regular La Potencia Reactiva Y Los Parámetros Correspondientes

    SMA Solar Technology AG 4 Sunny Central Control Procedimiento para regular la potencia reactiva y los parámetros correspondientes 1. Introduzca la contraseña (consulte el capítulo 4.2.2 “Introducción de la contraseña”, página 33). 2. Seleccione Configuración > Parámetros> Red.pot.efect. > P-WMod. ☑ Parpadea la línea de "P-WMod".
  • Página 52: Procedimiento "Varcnst

    4 Sunny Central Control SMA Solar Technology AG 4.8.5 Procedimiento "VArCnst" Con el parámetro "Q-VAr" se ajusta el valor nominal de la potencia reactiva. Para ello, el parámetro "Q-VAr" debe ser inferior o igual a "Qmax". Parámetro empleado Q-VAr 4.8.6 Procedimiento "VArCnstNom" Con el parámetro "Q-VArNom" se ajusta el valor nominal de la potencia reactiva como porcentaje.
  • Página 53: Procedimiento "Pfcnst

    SMA Solar Technology AG 4 Sunny Central Control Si el valor de "P " supera el valor de "Qmax", la curva característica limita el valor de "Qmax" a "Qmax" y la curva característica presenta una evolución lineal en el rango de ‒Pmax a ‒Qmax y de +Qmax a +Pmax.
  • Página 54: Procedimiento "Pfctlw

    4 Sunny Central Control SMA Solar Technology AG 4.8.10 Procedimiento "PFCtlW" En el procedimiento "PFCtlW" se ajusta el factor de potencia en función de la potencia inyectada. Se calcula con una curva parametrizable. De este modo, la curva característica se puede parametrizar al alza o a la baja.
  • Página 55: Procedimiento "Varctlvol

    SMA Solar Technology AG 4 Sunny Central Control 4.8.11 Procedimiento "VArCtlVol" Protección de parámetros Este procedimiento solo puede seleccionarse y regularse con el consentimiento expreso de la Asistencia Técnica de SMA. La potencia reactiva se ajusta en función de la tensión de red. El valor nominal de la potencia reactiva se ajusta gradualmente.
  • Página 56: Muestra De Avisos De Error Y Advertencias Relativos A La Especificación De La Potencia Reactiva

    4 Sunny Central Control SMA Solar Technology AG 4.8.12 Muestra de avisos de error y advertencias relativos a la especificación de la potencia reactiva El canal "Q-VArModFailStt" muestra fallos o advertencias relativos a la especificación de la potencia reactiva. Muestra del canal "Q-VArModFailStt"...
  • Página 57: Monitorización De Red

    SMA Solar Technology AG 4 Sunny Central Control 4.9 Monitorización de red 4.9.1 Funcionamiento de la monitorización de red El Sunny Central monitoriza la red de abastecimiento energético y comprueba si se sobrepasan o no se alcanzan los valores límite fijados. Si se rebasan o no se alcanzan los valores límite durante un tiempo configurable, el Sunny Central se desconecta de la red por razones de seguridad.
  • Página 58 4 Sunny Central Control SMA Solar Technology AG Componente Parámetros Descripción Arranque/funcionamiento de carga del punto de máxima potencia (MPP) Monitorización de red Fallo VCtlhhLim Límite de red nivel 2 VCtlhLim Límite de red nivel 1 Límite de conexión Si se vulnera el límite de red nivel 1, el temporizador se pone en marcha Si se vulnera el límite de red nivel 2, el temporizador se pone en...
  • Página 59: Monitorización De Red Relativa A La Frecuencia De Red

    SMA Solar Technology AG 4 Sunny Central Control 4.9.3 Monitorización de red relativa a la frecuencia de red También puede ajustar manualmente los valores límite y el tiempo de retardo para la activación. Para la monitorización de la frecuencia se pueden configurar tres límites de tensión secundaria y tensión primaria.
  • Página 60: Conexión A La Red Tras Solucionar Un Fallo

    4 Sunny Central Control SMA Solar Technology AG 4.9.4 Conexión a la red tras solucionar un fallo Una vez resuelto el fallo de red en el inversor, no vuelva a encenderlo hasta que la tensión de red cumpla las condiciones correspondientes. La tensión de red durante el tiempo de monitorización de red "GriGrdMonTm" debe estar dentro de los límites establecidos para la conexión (por ejemplo, parámetro "VCtlOpMinNom").
  • Página 61: Monitorización De Aislamiento

    SMA Solar Technology AG 5 Monitorización de aislamiento Monitorización de aislamiento 5.1 Conexión de la Remote GFDI La Remote GFDI puede volver a conectarse a través de la Sunny WebBox, el Sunny Data Control y haciendo uso del Sunny Central Control. Es posible llevar a cabo hasta tres intentos de conexión al día.
  • Página 62: Cambio Entre Menú Principal Y Funcionamiento Estándar

    5 Monitorización de aislamiento SMA Solar Technology AG Posición Descripción Función Tecla [RESET] Eliminación de la alarma almacenada de error de aislamiento Tecla de descenso Modificación de parámetros, movimiento hacia abajo en el menú Reducción de un parámetro Tecla [MENU] Acceso al sistema de menú...
  • Página 63: Combinación De Gfdi Y Dispositivo De Monitorización De Aislamiento

    SMA Solar Technology AG 5 Monitorización de aislamiento 5.3 Combinación de GFDI y dispositivo de monitorización de aislamiento La monitorización de aislamiento con GFDI no ofrece protección personal. La combinación de las opciones "GFDI" y "Dispositivo de monitorización de aislamiento" permite conmutar manualmente el generador fotovoltaico de funcionamiento con toma a tierra a funcionamiento aislado.
  • Página 64: Relé De Monitorización De Red Externo

    6 Relé de monitorización de red externo SMA Solar Technology AG Relé de monitorización de red externo 6.1 Vista general de los elementos de indicación y de manejo Figura 21: Panel de control del relé de monitorización de red externo Componente Denominación Función Estrella Indicación de la tensión en estrella (conductores...
  • Página 65: Indicaciones De La Pantalla

    SMA Solar Technology AG 6 Relé de monitorización de red externo 6.2 Indicaciones de la pantalla En función del modo configurado se visualizará la siguiente información: Modo automático Muestra de las variables de funcionamiento Modo de configuración Muestra de cada parámetro Visualización en el modo automático, línea superior: valores de medición Con la tecla [ Display ↓...
  • Página 66: Visualización En Modo Automático, Línea Inferior: Indicación De Alarma

    6 Relé de monitorización de red externo SMA Solar Technology AG Visualización en modo automático, línea inferior: indicación de alarma Con la tecla [ Menu ] puede ver una tras otra las alarmas de error. Los avisos de alarma se muestran en la línea inferior de la pantalla adyacente.
  • Página 67: Configuración

    SMA Solar Technology AG 6 Relé de monitorización de red externo 6.3 Configuración 6.3.1 Cambio al modo de configuración Solo se puede configurar el equipo cuando el Sunny Central está apagado. Modo de introducción "Select" Pulsando la tecla [Select] activa el modo de introducción.
  • Página 68: Acceso A La Configuración

    Protección con contraseña Los parámetros relevantes para la seguridad del Sunny Central solo pueden cambiarse tras introducir un código numérico. La Asistencia Técnica de SMA le facilitará el código numérico (consulte el capítulo 10 “Contacto”, página 104). Solo podrá ver y modificar todos los parámetros cuando haya introducido el código numérico.
  • Página 69: Cambio De Contraseña

    SMA Solar Technology AG 6 Relé de monitorización de red externo La máscara de parametrización "Introducir contraseña", que se describe a continuación, aparece solo cuando la máscara de parametrización "Protección con contraseña" se encuentra en "ON". Cambio de contraseña Determinación de contraseña para el nivel de codificación 1...
  • Página 70: Monitorización

    6 Relé de monitorización de red externo SMA Solar Technology AG Modifique la configuración del transformador de tensión primario según la intensidad de la media tensión de su sistema. Este ajuste no tiene ningún efecto sobre la monitorización, sino que modifica solo la visualización de los valores de la tensión.
  • Página 71: Monitorización De Tensión Secundaria

    SMA Solar Technology AG 6 Relé de monitorización de red externo Parámetro para Umbral para la activación en caso de sobretensión en "Red de tres conductores": el nivel 2 Tiempo de retardo para el umbral en caso de sobretensión en el nivel 2 Histéresis para la monitorización de sobretensión.
  • Página 72: Monitorización De Sobrefrecuencia

    6 Relé de monitorización de red externo SMA Solar Technology AG Parámetro para Umbral para la activación en caso de tensión "Red de tres conductores": secundaria en el nivel 2 Tiempo de retardo para el umbral en caso de tensión secundaria en el nivel 2 Histéresis para la monitorización de tensión...
  • Página 73: Monitorización De Subfrecuencia

    SMA Solar Technology AG 6 Relé de monitorización de red externo Tiempo de retardo para el umbral en caso de sobrefrecuencia en el nivel 2 Histéresis para la monitorización de sobrefrecuencia: debe superarse para que pueda darse una nueva conexión. 6.3.9 Monitorización de subfrecuencia Monitorización de subfrecuencia ON/OFF...
  • Página 74: Configuración De Relés

    6 Relé de monitorización de red externo SMA Solar Technology AG Histéresis para la monitorización de subfrecuencia: debe superarse para que pueda darse una nueva conexión. 6.4 Configuración de relés Relés con autoconfirmación Relés con autoconfirmación ON/OFF ON = la autoconfirmación de los relés está activada.
  • Página 75: Confimación Externa

    SMA Solar Technology AG 6 Relé de monitorización de red externo Confimación externa Confirmación externa del relé a través de la entrada digital "Bloqueo custodio/Confirmación remota". Por defecto: apagado Esta función no es compatible. Autoconfirmación de avisos Autoconfirmación de avisos ON/OFF ON = cuando el estado de alarma deja de reconocerse, el aviso se borra de la pantalla.
  • Página 76: Función De Los Relés

    6 Relé de monitorización de red externo SMA Solar Technology AG Asignación de las funciones de protección a los relés, 0 a 3 Cada cifra en este parámetro se usa para asignar un relé a una función de protección. Hasta 4 salidas de relé...
  • Página 77: Localización De Fallos

    • Si el error no se puede subsanar con ayuda de estas instrucciones, póngase en contacto inmediatamente con SMA Solar Technology AG. Si se da un fallo durante el funcionamiento, el Sunny Central se desconecta y en la pantalla del Sunny Central Control se indica el tipo de fallo.
  • Página 78: Tipos De Fallos Y Alertas

    7 Localización de fallos SMA Solar Technology AG 7.2 Tipos de fallos y alertas Existen cuatro tipos de fallos y alertas del Sunny Central: Tipo Descripción Tipo de error 1 (alerta) El Sunny Central no se desconecta. Una vez que se ha subsanado el error, el aviso de error se desactiva automáticamente.
  • Página 79: Advertencias

    • Conecte nuevamente el interruptor de protección de premagnetización del transformador. • Compruebe los LED de la fuente de alimentación y del módulo de monitorización. • Póngase en contacto con la Asistencia Técnica de SMA. Texto de error: Tipo de error 1 Temperatura del armario de distribución...
  • Página 80 7 Localización de fallos SMA Solar Technology AG N.º Descripción Texto de error: Tipo de error 1 Sensor de temperatura Causa del error: El sensor de temperatura externo o interno está averiado. Soluciones posibles: • Compruebe los sensores. Texto de error:...
  • Página 81 SMA Solar Technology AG 7 Localización de fallos N.º Descripción Texto de error: Tipo de error 1 Norma defectuosa Potencia act. Causa del error: El valor de corriente de la entrada analógica no está dentro del rango permitido. Soluciones posibles: • Compruebe la entrada analógica.
  • Página 82: Fallos

    Campo giratorio izquierdo o fallo interno de equipo. Soluciones posibles: • Compruebe el campo giratorio (derecho). • Compruebe si todos los fusibles internos están activados. • Póngase en contacto con la Asistencia Técnica de SMA. Texto de error: Tipo de error 2 Tensión de red demasiado baja...
  • Página 83 SMA Solar Technology AG 7 Localización de fallos N.º Descripción Texto de error: Tipo de error 2 Rango UVW Causa del error: La tensión de la fase L1, L2 o L3 está fuera del rango permitido. Soluciones posibles: • Compruebe las conexiones de red.
  • Página 84 • Compruebe el correcto funcionamiento de la monitorización de toma a tierra. • Compruebe la GDFI (consulte el capítulo 7 “Localización de fallos”, página 77 y la documentación adicional en la sección de descargas de la página de SMA Solar Technology AG en www.SMA-Iberica.com). Texto de error: Tipo de error 4 Parada emerg.
  • Página 85 • Conecte nuevamente el interruptor de protección del ventilador. • Compruebe el funcionamiento de los ventiladores. • Limpie las entradas de aire o los disipadores de calor sucios. Si el fallo se repite con frecuencia, póngase en contacto con la Asistencia Técnica de SMA. Instrucciones de funcionamiento SC4-63HE-BE-BES103280...
  • Página 86 Causa del error: La señal de disparo o de confirmación del puente de inversores está defectuosa. Soluciones posibles: Si no es posible eliminar el fallo, póngase en contacto con la Asistencia Técnica de SMA. Texto de error: Tipo de error 2...
  • Página 87: Indicación

    Fallo interno del puente de inversores (p. ej. fallo en el equilibrado, tensión en la placa de circuitos, temperatura insuficiente, rotura del sensor). Soluciones posibles: Si el fallo se repite con frecuencia, póngase en contacto con la Asistencia Técnica de SMA. Texto de error: Tipo de error 2 Comunicación con el puente de inv.
  • Página 88 IGBT sbrecorr. o err. de fase UVW ADAPSCP Causa del error: Hay un fallo interno en el puente de inversores. Soluciones posibles: Si el fallo se repite con frecuencia, póngase en contacto con la Asistencia Técnica de SMA. Texto de error: Tipo de error 3...
  • Página 89 SMA Solar Technology AG 7 Localización de fallos N.º Descripción Texto de error: Tipo de error 4 Se ha activado control interno del stack Causa del error: Hay un fallo interno en el puente de inversores. Soluciones posibles: • Si el fallo se repite con frecuencia, póngase en contacto con la Asistencia Técnica de SMA.
  • Página 90: Sucesos

    7 Localización de fallos SMA Solar Technology AG 7.5 Sucesos Suceso Explicación > LVRT LVRT (Low Voltage Ride Through) está activo > Net-Parameter Reajuste de los parámetros de red > NSM Limitación de potencia mediante NSM (gestión de la seguridad de la red) activada <...
  • Página 91: Canales De Medición Del Sunny Central Control

    SMA Solar Technology AG 8 Canales de medición del Sunny Central Control Canales de medición del Sunny Central Control En la siguiente tabla se describen todos los canales de medición. Los canales de medición marcados con * están preajustados de fábrica y se visualizan en la opción estándar del Sunny Central Control en Datos archiv.
  • Página 92 8 Canales de medición del Sunny Central Control SMA Solar Technology AG Canal de medición Descripción Contad.Busq.Mpp Contador del número de veces que la instalación ha iniciado una búsqueda de MPP. Pca* Potencia de salida de red del Sunny Central. Pca amortiguado Potencia de inyección a la red amortiguada.
  • Página 93: Parámetros

    • Los parámetros marcados con * en la vista general de los parámetros solo pueden modificarse tras consultarlo con SMA Solar Technology AG. Para evitar que terceros lleven a cabo modificaciones de los parámetros, vuelva a bloquear el Sunny Central Control tras trabajar con él (consulte el capítulo 4.2.3 “Bloqueo del...
  • Página 94: Red.pOt.aCt

    9 Parámetros SMA Solar Technology AG 9.2 Red.pot.act. Nombre Descripción Valor / Rango Explicación Valor por defecto P-WMod Especificación del Limitar la potencia procedimiento de la activa a "Pmax" limitación de potencia WCtlCom Limitar la potencia reactiva activa a través de una unidad de control externa, p.
  • Página 95: Alm.pOt.rEact

    SMA Solar Technology AG 9 Parámetros Nombre Descripción Valor / Rango Explicación Valor por defecto Smax* Potencia aparente 0 kVA … SC 400HE-11 440 kVA máxima inyectada 1 000 kVA durante el funcionamiento 0 kVA … SC 500HE-11 550 kVA por el Sunny Central a la 1 000 kVA 0 kVA …...
  • Página 96: Valor / Rango Explicación

    9 Parámetros SMA Solar Technology AG Nombre Descripción Valor / Rango Explicación Valor por defecto PFCtlCom La Power Reducer Box transmite al factor de potencia y la excitación del Sunny Central VArCnst Fijación de "Q-VAr" a través de Sunny WebBox o...
  • Página 97 SMA Solar Technology AG 9 Parámetros Nombre Descripción Valor / Rango Explicación Valor por defecto Qlimit Potencia reactiva nominal 0 kVAr … SC 400HE-11 205 kVAr 1 000 kVAr 0 kVAr … SC 500HE-11 256 kVAr 1 000 kVAr 0 kVAr …...
  • Página 98: Desacoplamiento De Red / Tensión De Red

    % en función de "VRTg" Solo activo si el parámetro "QVArMod" queda en "VArCtlCol". *Una vez que lo haya consultado con SMA Solar Technology AG, modifique el parámetro. 9.4 Desacoplamiento de red / Tensión de red Nombre Descripción Valor / Rango Explicación...
  • Página 99: Desacoplamiento De Red / Frecuencia De Red

    SMA Solar Technology AG 9 Parámetros Nombre Descripción Valor / Rango Explicación Valor por defecto VCtlllLimTm Tiempo de activación para 0 s … 5 s 0,1 s el umbral en caso de tensión secundaria en el nivel 2 TrfVolExlHi Tensión entre fases del lado 0 V …...
  • Página 100: Valor Límite Mmp

    Si no se alcanza el valor "PsearchMpp", el inversor comienza según el periodo "TsearchMpp" a buscar de nuevo según MPP. *Una vez que lo haya consultado con SMA Solar Technology AG, modifique el parámetro. SC4-63HE-BE-BES103280 Instrucciones de funcionamiento...
  • Página 101: Control Mpp

    Si el inversor, por ejemplo, encuentra un punto de potencia inferior después del tercer aumento, comienza a buscar por debajo de la última tensión probada. *Una vez que lo haya consultado con SMA Solar Technology AG, modifique el parámetro. Instrucciones de funcionamiento SC4-63HE-BE-BES103280...
  • Página 102: Cond. Arranque

    0 s … 600 s inversor arranca de nuevo tras 18 000 s 3 intentos de arranque fallidos *Una vez que lo haya consultado con SMA Solar Technology AG, modifique el parámetro. 9.10 Cond. desconex. Nombre Descripción Valor / Rango Valor por...
  • Página 103: Red

    Desco. de la red Activación de la Desconexión de la red desconexión de activada Desconexión de la red desactivada *Una vez que lo haya consultado con SMA Solar Technology AG, modifique el parámetro. 9.12 Otros Nombre Descripción Valor / Rango Valor por defecto E-Total Offset Offset para contadores de energía...
  • Página 104: Contacto

    Si tiene problemas técnicos con nuestros productos, póngase en contacto con la Asistencia Técnica de SMA. SMA Solar Technology AG necesita los siguientes datos para poder ayudarle de forma adecuada: • Tipo del Sunny Central • Número de serie del Sunny Central •...
  • Página 107: Exención De Responsabilidad

    • SMA Solar Technology AG rechaza cualquier responsabilidad para daños sucesivos directos o indirectos causados por la utilización del software desarrollado por SMA Solar Technology AG. Esto también se aplica en el caso de prestaciones o no- prestaciones de asistencia.
