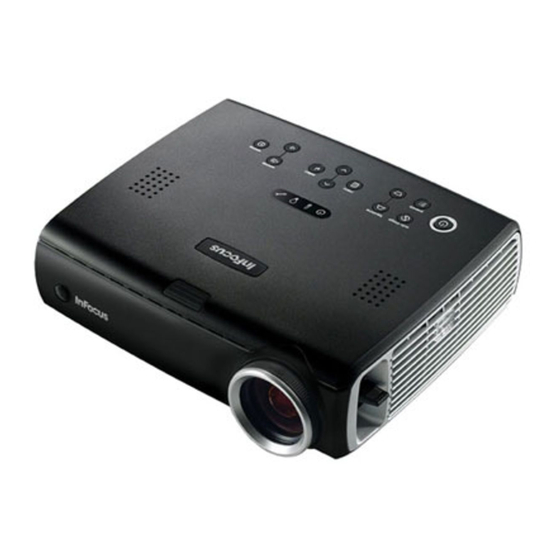

InFocus X8 Manual Del Usuario
  1. Manuales
  2. Marcas
  3. InFocus Manuales
  4. Proyectores
  5. X8
  6. Manual del usuario
InFocus X8 Manual Del Usuario

InFocus X8 Manual Del Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual

Publicidad

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para InFocus X8

Resumen de contenidos para InFocus X8

  • Página 2 Este manual de uso corresponde a los modelos W360: X8. Mayo de 2007 InFocus se reserva el derecho de modificar las prestaciones y especificaciones del Marcas comerciales producto en cualquier momento. Microsoft, PowerPoint, Word, Excel y Windows son marcas comerciales o marcas registradas de Microsoft Corporation.

  • Página 3: Tabla De Contenido

    • Sólo las lámparas InFocus están probadas y certificadas para usarse con Introducción ..........

  • Página 4: Introducción

    WXGA de 1280x800. El proyector es fácil de conectar, usar y mantener. Especificaciones de producto Para leer las últimas especificaciones de su proyector multimedia, asegúrese de visitar nuestro sitio web, www.infocus.com, puesto que las especificaciones están sujetas a cambios. Accesorios altavoz Los accesorios estándar que vienen con el proyector se enumeran en la guía...

  • Página 5: Panel De Conectores

    Panel de conectores Panel de conectores El proyector proporciona conectores de computadora y vídeo: control serie RJ-45 M1-D/A para entrada vídeo • uno M1-D/A (HD, DVI y de computadora), entrada de computadora VESA compuesto • uno VESA (HD, vídeo componente HD y de computadora), audio salida de monitor •...

  • Página 6: Conexión A Una Computadora

    Conexión a una computadora Conecte el cable de computadora Conexiones requeridas a una computadora Conecte el extremo negro del cable de la computadora al conector Computer 1 (Computadora 1) del proyector. Conecte el extremo azul al puerto de vídeo de su computadora. Si está utilizando una computadora de escritorio, primero debe desconectar el cable del monitor del puerto de vídeo de su computadora.
  • Página 7 Si está utilizando una computadora de escritorio y desea ver la imagen en la Conecte el cable del monitor pantalla de su computadora además de en la pantalla de proyección, enchufe el cable del monitor al conector Monitor Out (Salida del monitor) del proyector.

  • Página 8: Visualización De Una Imagen De La Computadora

    Visualización de una imagen de la computadora Retire la tapa de la lente Retire la tapa de la lente. Presione el botón Power (Encendido) en la parte superior del proyector o en el control remoto. Presione el botón Power La luz de encendido en el Panel de indicadores de estado (página 12) parpadea de color verde y se encienden los ventiladores.

  • Página 9: Ajuste De La Imagen

    Ajuste de la imagen botón de desenganche Ajuste la altura Si es necesario, ajuste la altura del proyector presionando el botón de desenganche para extender el pie elevador. Si es necesario, gire el pie nivelador (ubicado en el ángulo inferior derecho de la parte posterior del proyector).

  • Página 10: Cómo Conectar A Un Dispositivo De Vídeo

    Cómo conectar a un dispositivo de vídeo Conecte los cables No se incluyen cables de vídeo ni de audio con el proyector. de audio y S-vídeo Si el dispositivo de vídeo cuenta con un conector S-vídeo redondo de cuatro puntas, enchufe un cable de S-vídeo en el conector de S-vídeo del dispositivo de vídeo y en el conector Video 2 del proyector.

  • Página 11: Visualización De Una Imagen De Vídeo

    Visualización de una imagen de vídeo Retire la tapa de la lente Retire la tapa de la lente. Presione el botón Power (Encendido) en la parte superior del proyector o en Presione el botón Power el control remoto. La luz de encendido en el Panel de indicadores de estado (página 12) parpadea de color verde y se encienden los ventiladores.
  • Página 12 Ajuste los anillos del aumento de lente o el foco rotándolos hasta obtener el Ajuste el aumento de lente y el enfoque tamaño de imagen y el enfoque deseados. aumento enfoque Ajuste la corrección trapezoidal Si la imagen no es cuadrada, ajuste la corrección trapezoidal vertical con los botones del teclado numérico.

  • Página 13: Cómo Parar El Proyector

    Llave/ Apague el proyector y espere un minuto, luego enciéndalo Mantenimiento nuevamente. Si la lámpara de mantenimiento se vuelve a encender, el equipo necesita mantenimiento. Visite www.infocus.com/service (en inglés) para comunicarse con el servicio técnico.
  • Página 14 Solución de problemas de la fuente Problema Solución Resultado No aparece la pantalla de inicio Enchufe el cable de alimentación y presione Imagen correcta el botón de encendido. Retire la tapa de la lente. Sólo aparece la pantalla de inicio Presione el botón Source (Fuente), Se proyecta la imagen de la computadora active el puerto externo de la computadora...
  • Página 15 Problema Solución Resultado No aparece la imagen de la computadora, sólo las Ajuste la velocidad de regeneración de la Se proyecta la imagen de la computadora palabras “Señal fuera de intervalo” computadora en Panel de control > Pantalla > Configuración > Avanzado > Adaptador (la ubicación varía según el sistema operativo) Quizá...
  • Página 16 Problema Solución Resultado Para Macintosh: Imagen borrosa o cortada Configure la resolución de visualización de Imagen nítida y entera la computadora en la resolución real del proyector (menú Apple > Preferencias del sistema > Pantallas, seleccione 1280x800) Sólo aparece el fondo de pantalla de mi Desactive “Extender el escritorio de Se proyectan el fondo y el escritorio computadora portátil, sin los iconos del Escritorio...
  • Página 17 Problema Solución Resultado El vídeo incrustado en mi presentación de Apague la pantalla LCD interna de su El vídeo incrustado se ve correctamente PowerPoint no se reproduce en la pantalla computadora portátil Solución de problemas del proyector Problema Solución Resultado Ajuste la corrección trapezoidal en el Imagen cuadrada La imagen no es cuadrada...
  • Página 18 Problema Solución Resultado La imagen no cabe en una pantalla 16:9 Cambie el aspecto imagen a 16:9 en el Imagen correcta menú Imagen > Aspecto imagen La imagen está al revés Apague Montaje al techo en el menú Imagen correcta Configuración >...
  • Página 19 Problema Solución Resultado Imagen correcta Los colores proyectados no coinciden con la fuente Ajuste el color, el tinte, la temperatura del color, el brillo y el contraste en los menús COLOR COLOR Mueva el proyector, ajuste el aumento de La imagen no está centrada en la pantalla. Imagen correcta lente, ajuste la altura aumento...
  • Página 20 Problema Solución Resultado La lámpara no se enciende, la luz de temperatura Asegúrese de que las ventilaciones no estén Desenchufe el proyector, espere un minuto; está encendida bloqueadas; deje enfriar el proyector enchufe el proyector y enciéndalo: La durante un minuto lámpara se enciende Luz de temperatura Al inicio aparece el mensaje “Cambiar Lámpara”,...

  • Página 21: Uso De Los Botones Del Teclado Numérico

    Uso de los botones del teclado numérico La mayoría de los botones se describe en detalle en otras secciones, sin embargo, a continuación se incluye una descripción general de sus funciones: Power: enciende (página 7) y apaga (página 12) el proyector. Menu: abre los menús en la pantalla (página 24).

  • Página 22: Uso Del Control Remoto

    Uso del control remoto El control remoto utiliza dos (2) baterías AA suministradas. Para instalarlas fácilmente, deslice la tapa en la parte posterior del control remoto, alinee los extremos + y – de las baterías, colóquelas en su lugar y vuelva a poner la tapa.

  • Página 23: Uso Del Audio

    Uso del audio Conecte el cable de audio Para emitir sonidos desde el proyector, conecte la fuente al conector Audio In (Entrada de audio) del proyector. Para ajustar el volumen, utilice los botones del teclado numérico. Para ajustar el balance o apagar los repiques del proyector, utilice el menú Audio (vea la página 28).

  • Página 24: Optimización De Imágenes De Computadora

    Optimización de imágenes de computadora Optimización de imágenes de vídeo Una vez que su computadora esté correctamente conectada y la imagen de la Una vez que su dispositivo de vídeo esté correctamente conectado y la imagen misma aparezca en la pantalla, puede optimizar dicha imagen utilizando los del mismo aparezca en la pantalla, puede utilizar los menús en pantalla para menús en pantalla.

  • Página 25: Uso De Los Menús

    Uso de los menús Menú Principal Para abrir los menús, oprima el botón Menu en el teclado numérico o en el control remoto. (Los menús se cierran automáticamente después de 60 segundos si no se oprime ningún botón). Aparece el menú Principal. Utilice los botones de flecha para desplazarse hacia arriba y hacia abajo y seleccionar el submenú...

  • Página 26: Menú Imagen

    Menú Imagen Para ajustar las siguientes seis configuraciones, seleccione la configuración, Aumento de Disminución de presione Select, utilice las teclas de flecha hacia arriba y hacia abajo para corrección corrección ajustar los valores y presione Select para confirmar los cambios. trapezoidal trapezoidal Corrección Trapezoidal: ajusta la imagen verticalmente y hace una imagen...
  • Página 27 Preestablec.: los valores preestablecidos proporcionados que optimizan el proyector para presentaciones de computadora, imágenes de película e Valores preestablecidos imágenes de vídeo. La entrada de película es material originalmente capturado con una cámara de cine, como una película; la entrada de vídeo es material originalmente capturado con una cámara de vídeo, como un programa de televisión o un evento deportivo.

  • Página 28: Configuración Avanzada

    “rota”. Si esto sucede, seleccione manualmente un estándar de vídeo Configuración avanzada eligiendo NTSC, PAL o SECAM del menú Estándar de vídeo. Las siguientes 4 opciones son sólo para fuentes de computadora y de componente. Fase: ajusta la fase horizontal de una fuente de computadora. Avanzado Rastreo: ajusta el rastreo vertical de una fuente de computadora.

  • Página 29: Menú Configuración

    Mensajes de pant.: muestra los mensajes de estado (como “Buscando” o Menú Configuración “Silenciar”) en el ángulo inferior izquierdo de la pantalla. Audio: permite ajustar el volumen y el balance, y enciende y apaga el Repique de inicio del proyector. le permite asignar una entrada particular a una tecla de fuente Configuración Fuentes...
  • Página 30 Protector de pantalla de PC apagado: evita que su computadora entre en Sistema modo Guardar pantalla. Esta función sólo está disponible si la porción USB del cable para computadora está conectada a la computadora (página 5). Ahorro energía: apaga automáticamente la lámpara si no se detecta ninguna señal durante 20 minutos.
  • Página 31 Tecla de personalización (sólo para uso con el control remoto opcional): le permite asignar una función diferente al botón Custom del control remoto, para Tecla de personalización utilizar el efecto fácil y rápidamente. Sólo se puede activar un efecto por vez. Seleccione un efecto y presione Select para activar otro.
  • Página 32 PIN para poder proyectar una imagen. Para usar esta función, primero debe registrar el proyector en www.infocus.com/register (en inglés) y seguir las instrucciones para obtener un PIN predeterminado. Este PIN consiste en la opresión secuencial de 5 botones de navegación. Los botones de navegación son menu, select, flecha hacia arriba y flecha hacia abajo.

  • Página 33: Mantenimiento

    Mantenimiento Limpieza de la lente Limpie la lente con un paño Aplique un limpiador de lentes de cámara no abrasivo a un paño suave suave y seco, y un limpiador no abrasivo y seco. Evite utilizar una cantidad excesiva de limpiador, no aplique el mismo directamente sobre la lente.

  • Página 34: Reemplazo De La Lámpara De Proyección

    NOTA: Puede solicitar nuevos portalámparas de www.infocus.com (en ciertas zonas), del minorista o del distribuidor. Sólo las lámparas InFocus están probadas y certificadas para usarse con este proyector. InFocus no es Apague y desenchufe responsable del rendimiento, la seguridad o la certificación de otras el proyector lámparas.

  • Página 35: Cómo Restablecer El Contador De Horas De La Lámpara

    • Tenga mucho cuidado al quitar el portalámpara. En el caso improbable de que la lámpara se rompa, se pueden generar fragmentos pequeños de cristal. El módulo de la lámpara está diseñado para contener la Desconecte el conector de la mayoría de estos fragmentos, pero tenga cuidado al retirarlo.

  • Página 36: Apéndice

    Apéndice Tamaño de la imagen proyectada NOTA: Visite nuestro sitio web para consultar una calculadora interactiva del tamaño de imagen. Tabla 2: Tamaños de imagen Distancia a la Diagonal Diagonal Horizontal Horizontal pantalla mínima máxima mínima máxima (m/pies) (m/pies) (m/pies) (m/pies) (m/pies) 5/1.5...
