La medición de resistencia de puesta a tierra por el método de
2.1
tres conexiones

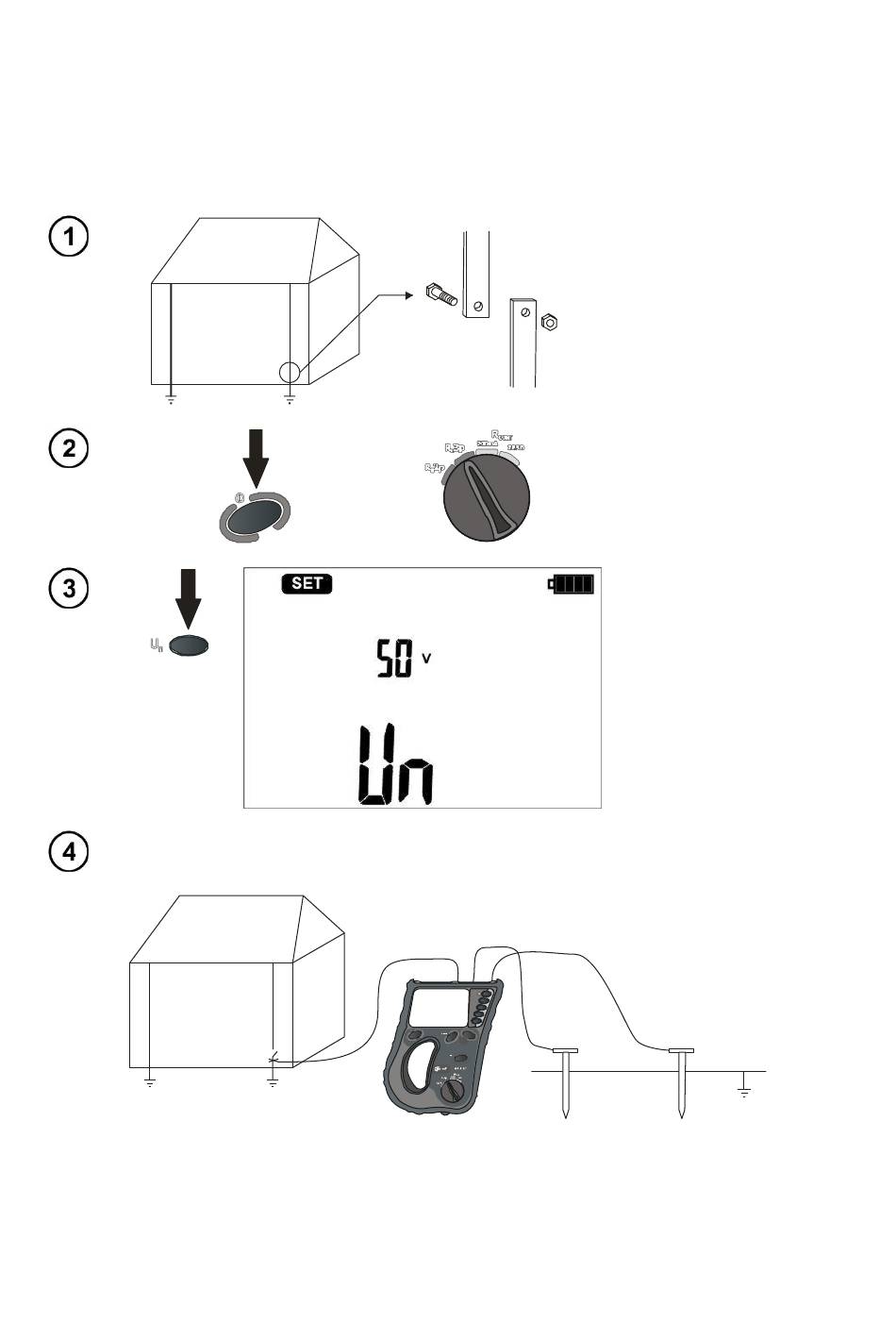

El tipo básico de medición de la resistencia de puesta a tierra es la medición con el método de
tres conexiones.
El electrodo de la corriente enterrada conectarlo con el enchufe H del medidor.
El electrodo de la tensión enterrada conectarlo con el enchufe S del medidor.
La puesta a tierra comprobada conectarla con el enchufe E del medidor.
La toma a tierra comprobada y el electrodo de corriente y tensión se deben colocar
en una línea.
6
2

Mediciones

2,2m
INSTRUCCIONES DE USO MRU-20 versión 3.1
Encender el medidor.
Interruptor rotatorio ajustar
la selección de la función
en la posición R
E S H
La medida puesta a tierra
desconectar del objeto.
3p.
E
Con el botón U
ajustar
n
la tensión de prubena de
25V o 50V. Despuésde
5s el equipo vuelve al
modo de prueba. Tambi-
en se puede confirmar la
elección con el botón
START.
