GB

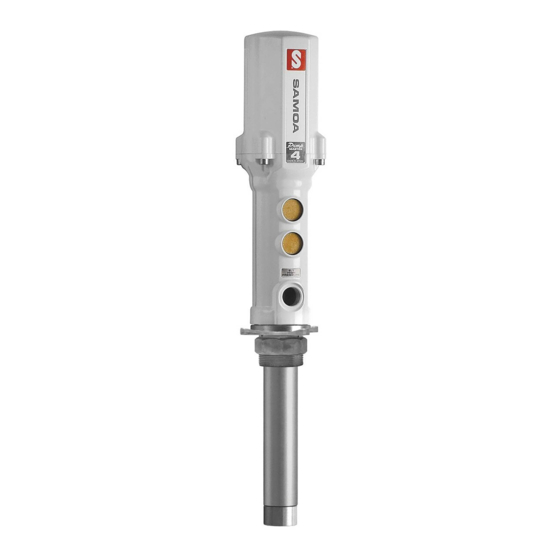

Compressed air operated piston reciprocating medium pressure
pumps. Suitable for the transfer of heavy viscosity oil and
distribution of oil through pipe works, hose reels and meters.
High output allows simultaneous operation when used with
multi outlet systems. These pumps can be supplied as separate
components or as complete systems with all the elements
necessary for its installation. These pumps may be mounted on
drums, tanks or wall, using the appropriate accessories.
E
Bombas de pistón alternativo accionadas por aire comprimido
de media presión para transvasar aceites viscosos o distribución
de aceite a través de conducciones, incluso suministrando fluido
en varias salidas provistas de enrolladores y contadores. Las
bombas pueden ser suministradas como componentes
separados o en forma de sistemas completos con todos los
elementos precisos para su instalación. Han sido concebidas
para montaje sobre bidón, cisterna o mural, utilizando los
accesorios de aspiración de fluido apropiados.
GB
E
Model/
Modelo
A (mm)
B (mm)
C (mm)
D (mm)
Weight/Peso (Kg.)
Ej.
Air pressure: 6 bar
Outlet flow: 9'5 l/min
Samoa Industrial, S.A. · Box 103 Alto Pumarín · 33211 Gijón - Asturias Spain · Tel.: +34 985 381 488 · Fax.: + 34 985 384 163
5:1 RATIO AIR OPERATED HIGH VOLUME OIL PUMPS PUMPMASTER 4
BOMBAS NEUMÁTICAS DE ACEITE PUMPMASTER 4, RATIO 5:1
Parts and technical service guide
Guía de servicio técnico y recambio
Description / Descripción
347120
348120
663
1300
385
385
42
42
278
915
5
7
Backpressure: 15 bar
Air consuption: 400 l/min
Cycles/min: 130
Cód.:
347120
3/8"
1/4"
3/4"
C
1"
* for 347120 only
R.02/10 834 809
348120
1
