152

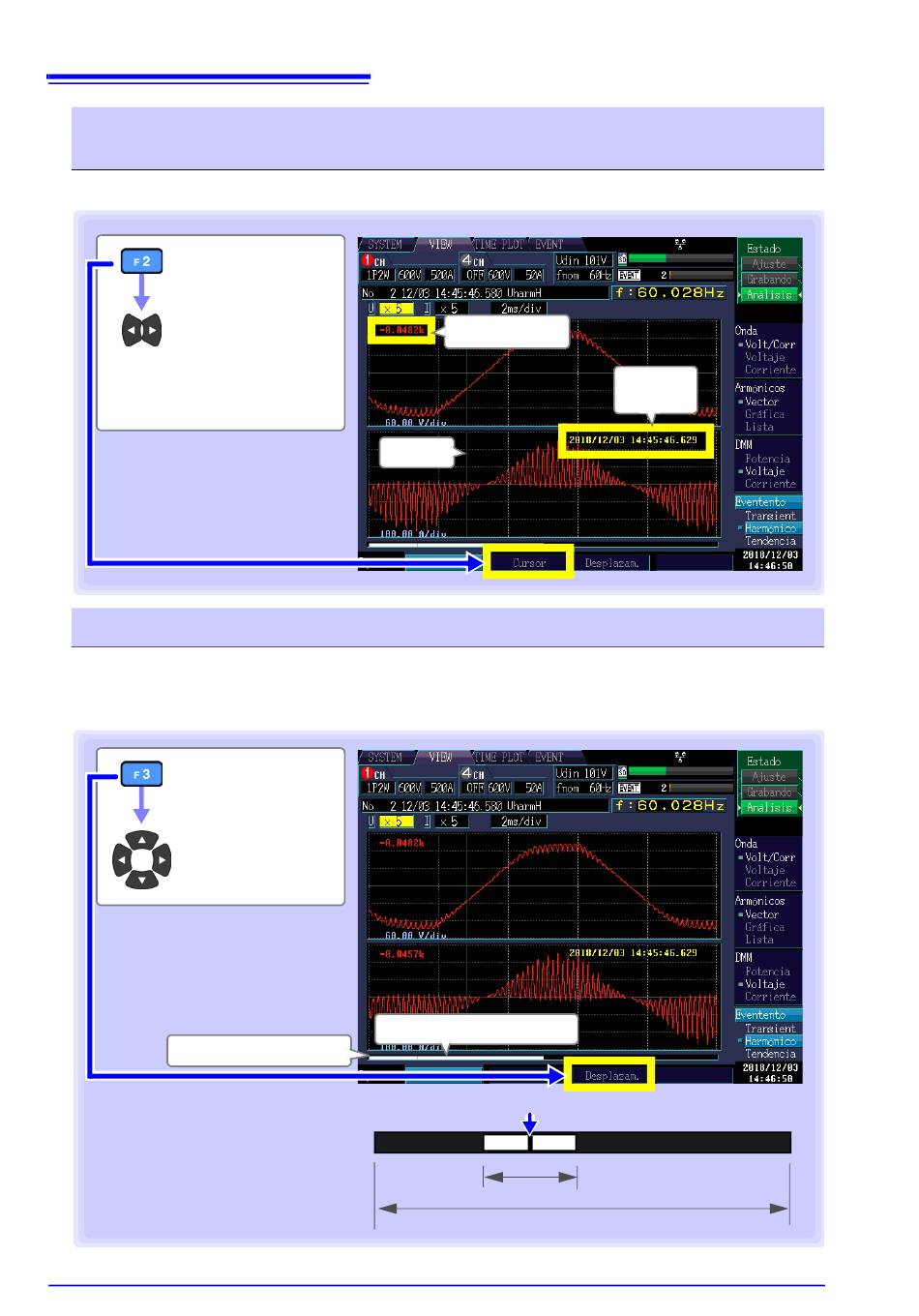

8.5 Visualización de las formas de onda armónicas de alto orden
Visualización del valor y el tiempo en la posición del cursor (medicio-
nes del cursor)
Puede leer el valor y el tiempo en la posición del cursor en los gráficos de forma de onda.
[Cursor]
Mueva el cursor
vertical hacia la
izquierda y dere-
cha para leer el
valor de visualiza-
ción.
Color del cursor
Rojo: CH1
Amarillo: CH2
Azul: CH3
Gris: CH4
Desplazamiento por la forma de onda
Durante el registro, el eje X se escala automáticamente para que todo el gráfico de forma de onda encaje en la pan-
talla.
Una vez que el registro se detenga y la escala de eje X cambie para que las formas de onda no encajen en la panta-
lla, puede desplazarse por el gráfico de forma de onda si se mueve hacia la izquierda, derecha, arriba y abajo.
[Desplazam.]
Desplácese por el
gráfico
Barra de desplazamiento
• El alcance de la visualización en la
barra de desplazamiento (se mues-
tra en blanco) revela qué rango de
todos los datos de medición se
muestran en la pantalla.
• El cursor en la barra de desplaza-
miento indica dónde se encuentra el
cursor en función de todos los datos
de la forma de onda.
Valor del cursor
Cursor
Alcance de la visualización
Barra de desplaza-
Posición del cursor
miento
Todos los datos de la forma de onda
HIOKI PQ3198A963-02
Tiempo
del cursor
Alcance de la visualización
