Português
7.1 Posições de instalação autorizadas
e alteração da disposição dos
componentes antes da instalação

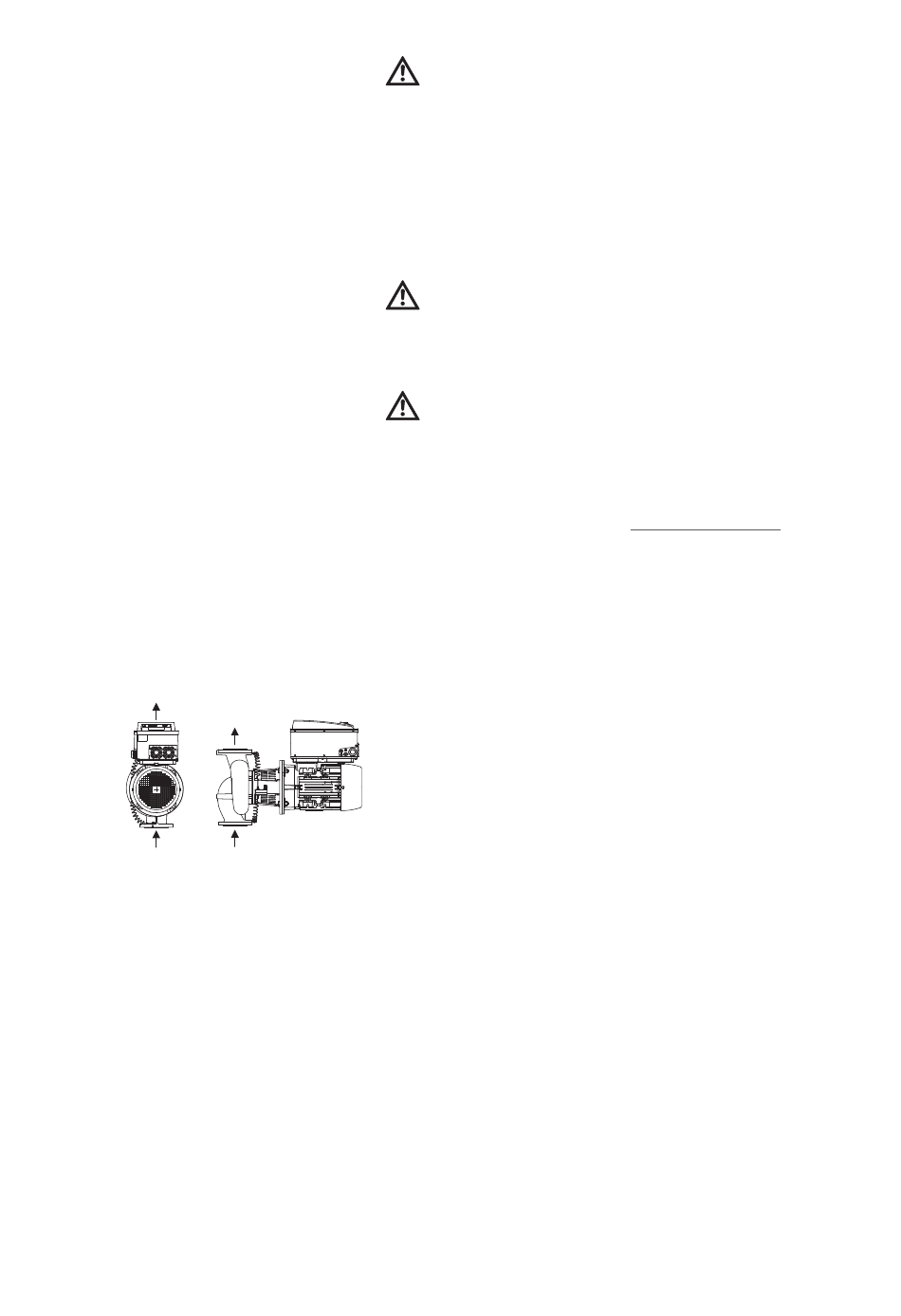

Fig. 17: Disposição dos componentes
no ato de entrega
150
PERIGO! Risco de ferimentos fatais!
A bomba propriamente dita e os respetivos componentes podem
apresentar um peso próprio muito elevado. A queda de componentes
pode representar perigo de corte, esmagamento, contusão ou pan-
cada potencialmente fatais.
• Utilizar sempre meios de elevação adequados e fixar os componentes
contra queda.
• Nunca permanecer debaixo de cargas suspensas.
• Durante o armazenamento e o transporte, bem como antes de
todos os trabalhos de instalação e de montagem, garantir que
a bomba se encontra numa posição segura ou está bem fixa.
CUIDADO! Perigo de danos materiais!
Perigo de danos devido a manuseamento incorreto.
• A bomba só deve ser instalada por pessoal qualificado.
• A bomba nunca pode ser colocada em funcionamento com
o módulo eletrónico desmontado.
CUIDADO! Danos na bomba devido a sobreaquecimento!
A bomba não pode funcionar mais de 1 min sem fluxo. Devido à
acumulação de energia, gera-se calor que pode danificar o veio,
o impulsor e o empanque mecânico.
• Garantir que o caudal mínimo Q
Cálculo aproximado do Q
Q = 10 % x Q
min max Bomba
A disposição dos componentes, pré-montada de fábrica, relativa-
mente ao corpo da bomba (ver Fig. 17) pode ser alterada no local,
caso necessário. Isto pode ser, p. ex., necessário para
• garantir a ventilação da bomba,
• facilitar a operação,
• evitar posições de instalação não autorizadas (isto é, o motor e/ou
o módulo eletrónico virados para baixo).
Na maior parte dos casos, basta rodar o conjunto de encaixe relativa-
mente ao corpo da bomba. A disposição possível dos componentes
baseia-se nas posições de instalação autorizadas.
é alcançado.
min
:
min
Velocidade nominal
x
Velocidade máxima
