2. Empuje los ganchos de retención azules hacia adentro para poder bajar el disipador de calor a su lugar.
3. Mediante un destornillador Torx n.° T30, ajuste los tornillos en el disipador de calor en el siguiente orden:
a. Ajuste parcialmente el primer tornillo (aproximadamente 3 vueltas).
b. Ajuste el segundo tornillo por completo.
c. Vuelva al primer tornillo y ajústelo por completo.
Si el PHM se desliza fuera de los ganchos de retención azules cuando los tornillos están parcialmente ajustados, siga estos pasos para
fijarlo:
a. Afloje ambos tornillos del disipador de calor por completo.
b. Baje el PHM hacia los ganchos de retención azules, siguiendo el procedimiento que se describe en el paso 2.
c. Siga las instrucciones de reemplazo que se describen en el paso anterior para fijar el PHM a la tarjeta madre del sistema. 4.
NOTA:
Los tornillos de retención del módulo del disipador de calor y el procesador no se deben ajustar más de 0.13 kgf-m
(1.35 N.m o 12 in-lbf).

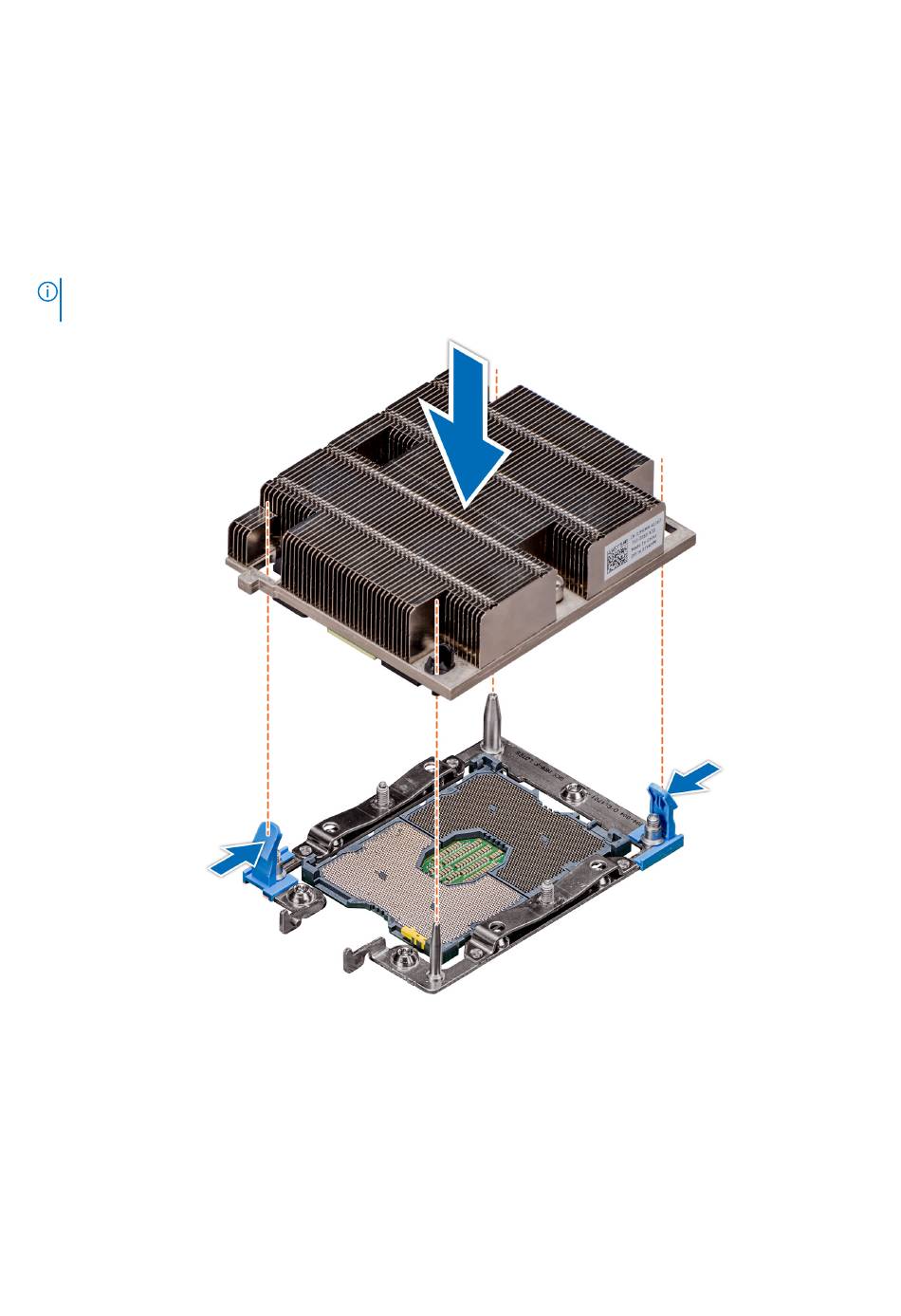

Ilustración 30. Instalación del módulo del disipador de calor y el procesador
Siguientes pasos
1.
Instale la cubierta para flujo de aire.
2. Conecte el cable de red fabric al procesador fabric.
3. Realice el procedimiento descrito en
42
Instalación y extracción de componentes del gabinete
Después de trabajar en el interior del
sistema.
