Extracción del procesador de red Fabric del módulo del disipador de
calor del procesador
Requisitos previos
AVISO: El disipador de calor puede estar caliente durante un tiempo tras apagar el sistema. Deje que el disipador de calor
se enfríe antes de extraerlo.
NOTA: Este procedimiento se utiliza solamente para sustituir un disipador de calor o un procesador. No se debe seguir este proceso al
sustituir una tarjeta madre.
1. Siga las pautas de seguridad que se enumeran en
2. Realice el procedimiento descrito en
3. Extraiga la cubierta para
4. Extraiga el cable de red Fabric del
5. Extraiga del módulo del procesador y el disipador de
Pasos
1. Coloque el disipador de calor con la parte de contacto del procesador mirando hacia arriba.
2. Inserte el desatornillador de hoja plana en la ranura de liberación y gire el desatornillador (sin aplicar palanca) para romper la junta
creada por la pasta térmica.
3. Presione los ganchos de retención en el soporte del procesador para soltar el soporte del disipador de calor.
4. Levante el soporte y el procesador para extraerlos del disipador de calor y, a continuación, colóquelos en la bandeja del procesador con
la parte del procesador mirando hacia abajo.
5. Doble los bordes exteriores del soporte cerca del conector de red Fabric para liberar el soporte del procesador.

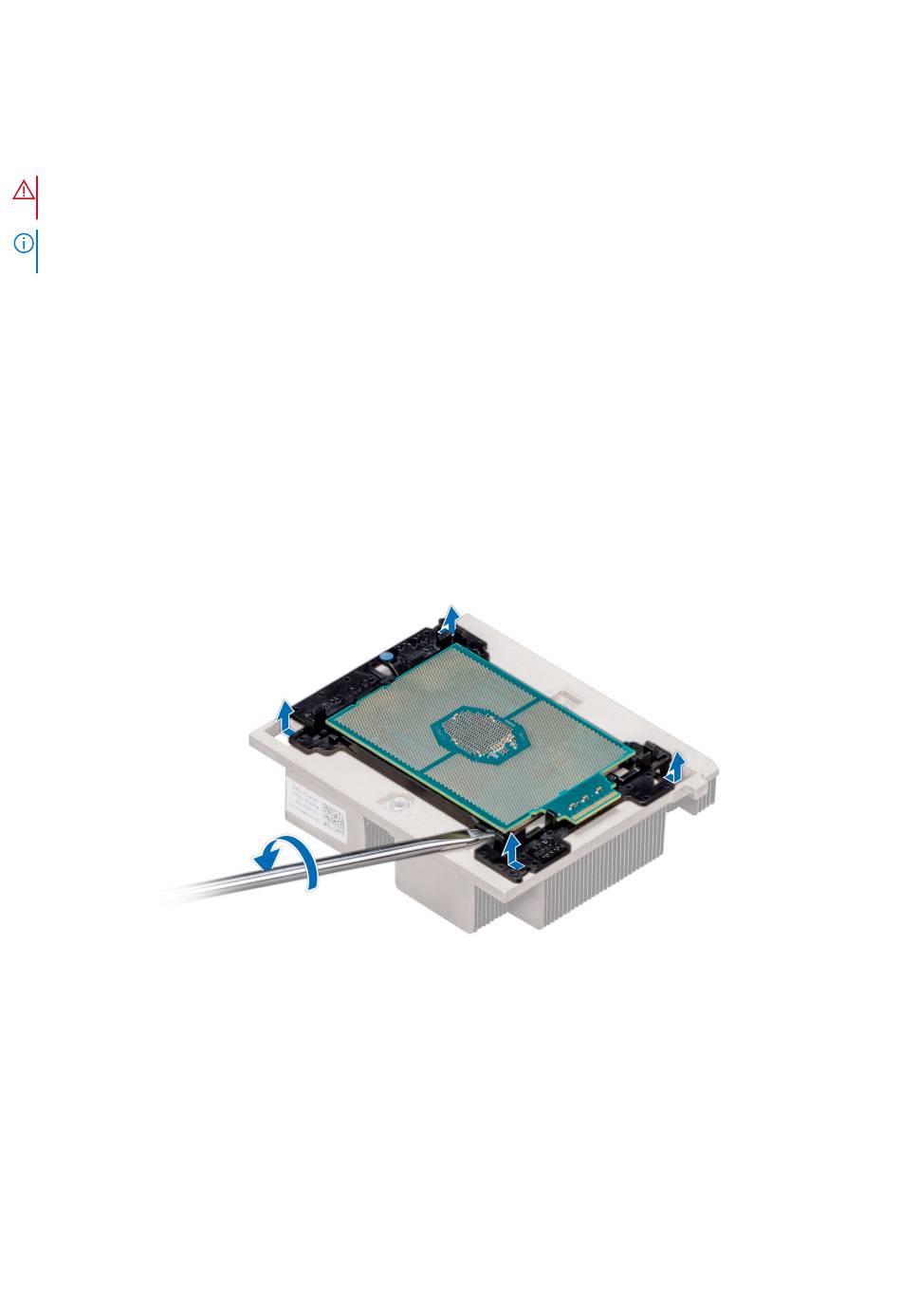

Ilustración 31. Aflojamiento del soporte del procesador
Instrucciones de
Antes de trabajar en el interior del
aire.
procesador.
seguridad.
sistema.
calor.
Instalación y extracción de componentes del gabinete 43
