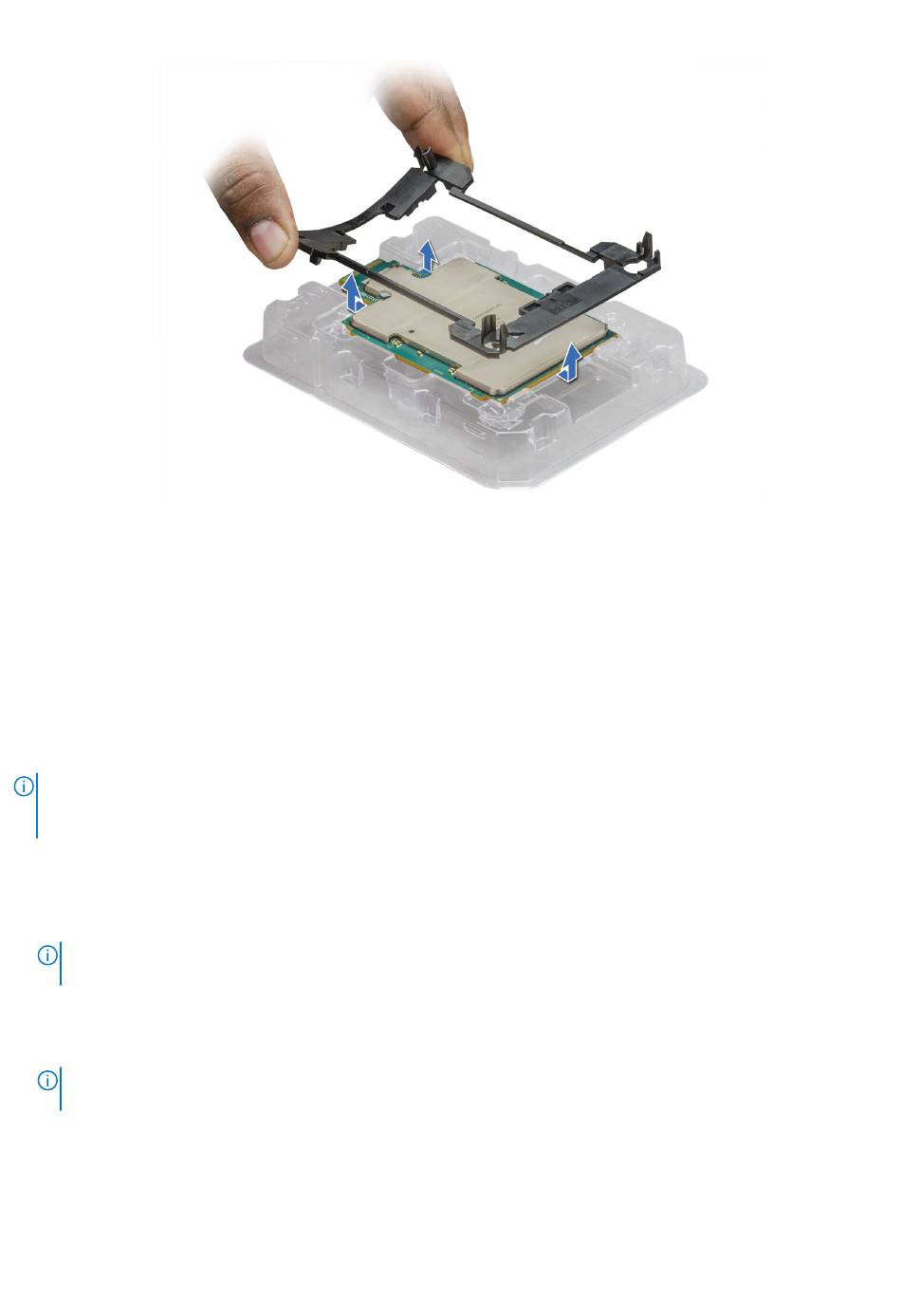

Ilustración 32. Extracción del soporte del procesador
Siguientes pasos
1. Instale el procesador de red Fabric en el módulo del disipador de calor del
Instalación del procesador de red Fabric en el módulo de disipador de
calor del procesador
Requisitos previos
NOTA: En un sled configurado con CPU combinadas (un procesador de red fabric instalado en el zócalo de la CPU2 y un procesador
que no es de red fabric instalado en el zócalo de la CPU1) debe conectar los cables de vínculo Omnipath externos al puerto 2 en la
tarjeta portaunidades de la OCP.
Siga las reglas de seguridad que se enumeran en
Pasos
1. Asegúrese de que el procesador está en la bandeja de la CPU.
NOTA: Asegúrese de que el indicador de la pata 1 de la bandeja de la CPU esté alineado con el indicador de la pata 1 del
procesador.
2. Doble los bordes exteriores del soporte alrededor del procesador, cerca del conector de red Fabric, asegurándose de que el procesador
esté bloqueado en los sujetadores del soporte.
3. Presione el otro extremo del soporte para asegurarse de que el sujetador esté bloqueado en el procesador.
NOTA: Asegúrese de que el indicador de la clavija 1 del soporte esté alineado con el indicador de la clavija 1 del procesador antes
de colocar el soporte en el procesador.
44 Instalación y extracción de componentes del gabinete
Instrucciones de seguridad.
procesador.
