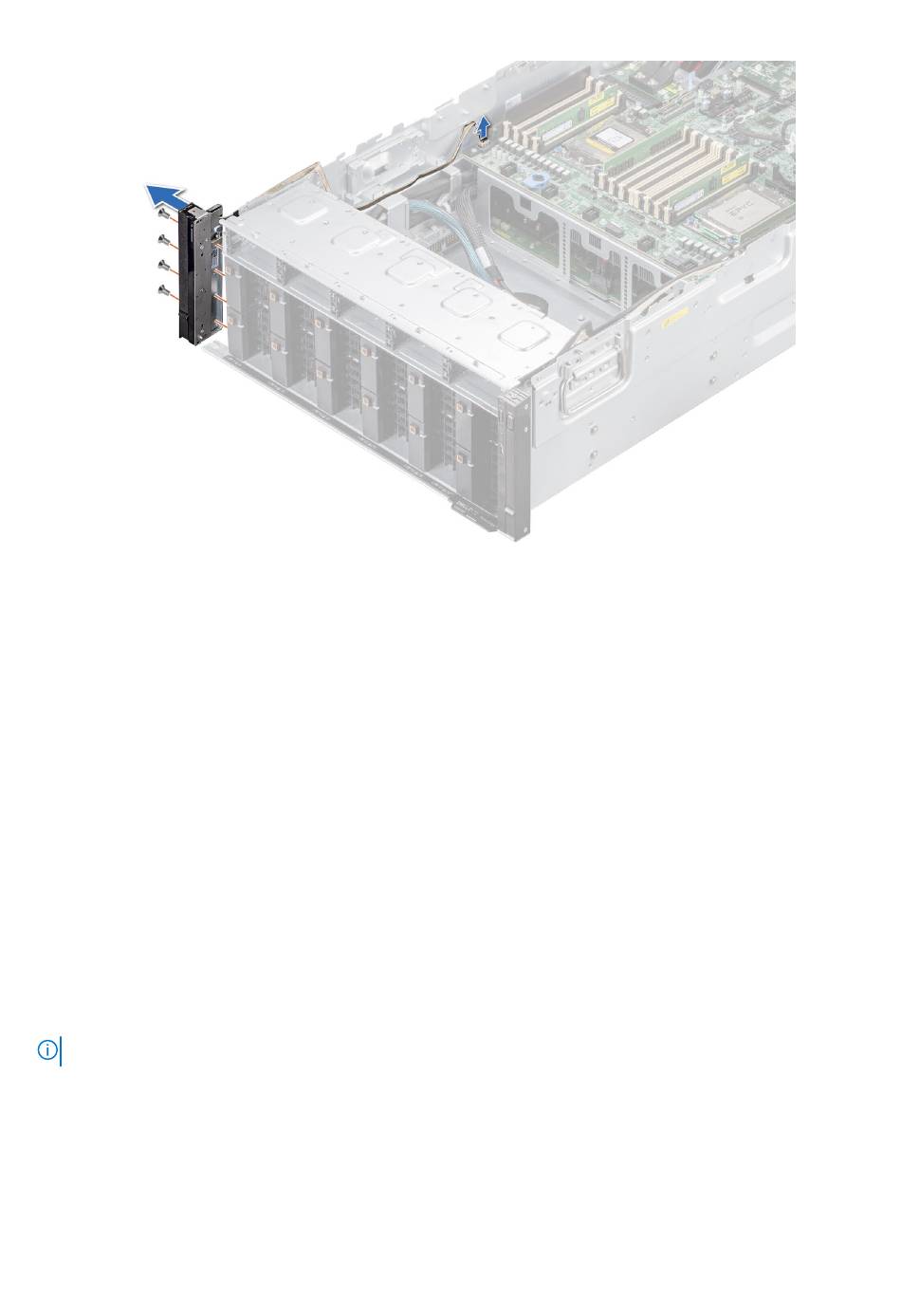

Ilustración 126. Extracción del panel de control izquierdo
Siguientes pasos
Reemplace el panel de control
Instalación del panel de control izquierdo
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3.
Extraiga la cubierta superior del
4.
Quite la cubierta para flujo de
5.
Quite el ensamblaje del ventilador de
6.
Quite el soporte de pared
Pasos
1. Alinee y deslice el panel de control izquierdo en la ranura del sistema y fíjelos en el sistema con cuatro tornillos.
2. Conecte el cable del panel de control izquierdo al conector en la tarjeta madre del sistema.
3. Pase el cable del panel de control izquierdo a través de la pared lateral del sistema. Alinee la cubierta superior frontal con el sistema.
NOTA:
Coloque el cable correctamente para evitar que quede pinzado o doblado.
120
Instalación y extracción de componentes del sistema
izquierdo.
Instrucciones de seguridad
Antes de trabajar en el interior de su equipo
medio.
aire.
enfriamiento.
lateral.
en la página 23.
en la página 24.
