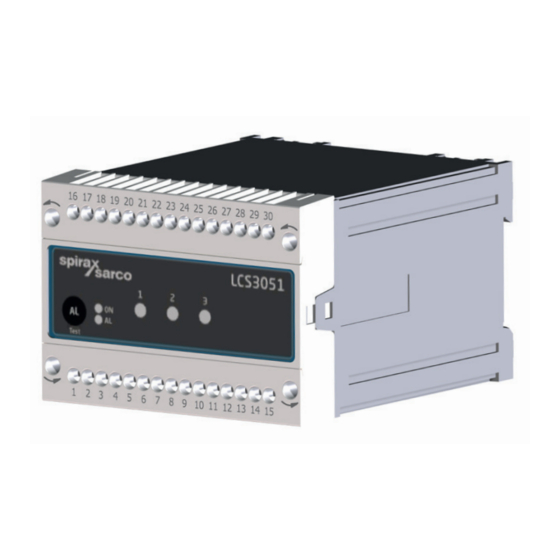

Controlador de nivel alto de agua
Instrucciones de Instalación y Mantenimiento
1. Información de seguridad
2. Información general del
producto
3. Instalación mecánica
4. Instalación eléctrica
5. Puesta en marcha
6. Localización de averías
7. Información técnica
8. Asistencia técnica
LCS3051 Controlador de nivel alto de agua
© Copyright 2020
1
IM-P693-07-ES EMM Issue 2
Impreso en Alemania
Publicidad
Tabla de contenido
Manuales relacionados para Spirax Sarco LCS3051
Resumen de contenidos para Spirax Sarco LCS3051
- Página 1 2. Información general del producto 3. Instalación mecánica 4. Instalación eléctrica 5. Puesta en marcha 6. Localización de averías 7. Información técnica 8. Asistencia técnica LCS3051 Controlador de nivel alto de agua © Copyright 2020 IM-P693-07-ES EMM Issue 2 Impreso en Alemania...
- Página 2 LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2...
-
Página 3: Información De Seguridad
Directiva de equipos a presión (PED) 2014/68/EU El controlador de nivel LCS3051 junto con la sonda de nivel LP41 tienen la aprobación de la UE según EN 12952/EN 12953. Estas Directivas establecen, entre otras cosas, los requisitos establecidos para los sistemas y equipos de limitación para plantas de calderas de vapor e instalaciones de agua caliente (presurizadas). -
Página 4: Características De Seguridad Del Subsistema Lp41/Lcs3051
1.2 Seguridad funcional de acuerdo con IEC 61508 Características de seguridad del subsistema LP41/LCS3051 El controlador de nivel LCS3051 está certificado de acuerdo con IEC 61508 solo si se usa en combinación con la sonda de nivel LP41. La combinación de los equipos LP41/LCS3051 corresponde a un subsistema de tipo B con nivel de integridad de seguridad SIL 2. -
Página 5: Términos Y Abreviaturas
SIL 3 60 % - < 90 % SIL 2 SIL 3 SIL 4 90 % - < 99 % SIL 3 SIL 4 SIL 4 ≥ 99 % LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... -
Página 6: Información General Del Producto
2. Información general del producto 2.1 Uso previsto El controlador de nivel LCS3051 se usa junto con la sonda de nivel LP41 y funciona como alarma de alto nivel en calderas de vapor y plantas de agua caliente (presurizadas). La alarma de nivel alto evita que el nivel de agua sobrepase el máximo nivel de agua preestablecido y, para ello, desconecta, por ejemplo, el suministro de agua de alimentación. -
Página 7: Instalación Mecánica
Se puede acceder a los controladores de código después de retirar la tira de terminales inferior. Las tiras de terminales se pueden desconectar después de soltar los tornillos de fijación derecho e izquierdo. LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... -
Página 8: Instalación En Armario De Control
3.2 Instalación en armario de control El controlador de nivel LCS3051 se monta en un riel de soporte 7 tipo TH 35, EN 60715 en un armario de control. Placas de características Level Switch LCS3051 See installation Niveauschalter instructions Commutateur de niveau... -
Página 9: Instalación Eléctrica
Puente, instalado in situ, cuando se utiliza como alarma de nivel alto de agua según EN 12952 / EN 12953 CEP Punto central de toma de tierra en armario Sonda de nivel LP41. Fig. 4 LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... -
Página 10: Representaciones Esquemáticas De Instalaciones
Circuito de seguridad Plantas de calderas de vapor según EN 12952-07/EN 12953-06, 72 h de funcionamiento Combinación formada por una sonda de nivel LP41 y un controlador de nivel LCS3051 como alarma de Fig. 5 nivel alto de agua. Seguridad funcional IEC 61508, SIL 2. - Página 11 EN 50156. Importante Equipe al controlador de nivel LCS3051 con un fusible externo con semirretardo de 0,5 A. Conecte las pantallas al terminal 5 y al punto central de tierra (CEP) del armario de control. Para proteger los contactos de conmutación, instale en el circuito de seguridad un fusible de acción lenta de 2 A o 1 A.
-
Página 12: Puesta En Marcha
Retardo desactivación: 3 segundos (configuración de fábrica). Peligro Las tiras de terminales del LCS3051 reciben tensión durante el funcionamiento. por lo que conllevan un peligro de descarga eléctrica. Antes de montar, desmontar o conectar las tiras de terminales, desconecte siempre la alimentación eléctrica del aparato. - Página 13 Circuito de seguridad El agujero de ventilación de nivel. Asegúrese de que el nivel en abierto. superior se ha inundado. el tubo de protección coincide con el nivel real del agua. LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2...
-
Página 14: Funcionamiento, Alarma Y Prueba
La salida de señal 1 se cierra. Prueba terminada. Cambiar el controlador de nivel si la prueba no se ha superado. LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... -
Página 15: Localización De Averías
LED de alarma 1 y 2 La salida de la señal 1 se Pulse la tecla AL. nivel. iluminados. cierra al instante. LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... - Página 16 Si sufre algún fallo que no figura en la lista anterior o que no puede solucionar, póngase en contacto con nuestro centro de servicio o con un representante autorizado en su país. LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2...
-
Página 17: Medidas Contra Las Interferencias De Alta Frecuencia
Supresión de interferencias de HF mediante anillos de ferrita con bisagras. 6.3 Enclavamiento y desactivación del enclavamiento En caso de alarma, el controlador de nivel LCS3051 no se bloquea automáticamente. Si se necesita una función de bloqueo en la instalación, deberá implantarse en el circuito de seguimiento (circuito de seguridad). -
Página 18: Información Técnica
-10 ... 55 °C Temperatura de -20 ... +80 °C (<100 horas), tiempo de descongelación del equipo desactivado antes de transporte que pueda ponerse en funcionamiento: 24 horas LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2... -
Página 19: Contenido De La Caja
Devolución de equipos defectuosos Entregue todos los artículos a su representante local de Spirax Sarco. Asegúrese de que todos los artículos están bien embalados para el transporte (preferiblemente en las cajas originales). Rogamos proporcione la siguiente información con la devolución cualquier equipo: Su nombre, nombre de la empresa, dirección y número de teléfono, número del pedido y de la factura y... - Página 20 Spirax Sarco Ltd Runnings Road Cheltenham GL51 9NQ United Kingdom www.spiraxsarco.com LCS3051 Controlador de nivel alto de agua IM-P693-07-ES EMM Issue 2...
