3. Desenroscar el asiento obturador de la
boquilla (2) con la llave de montaje.

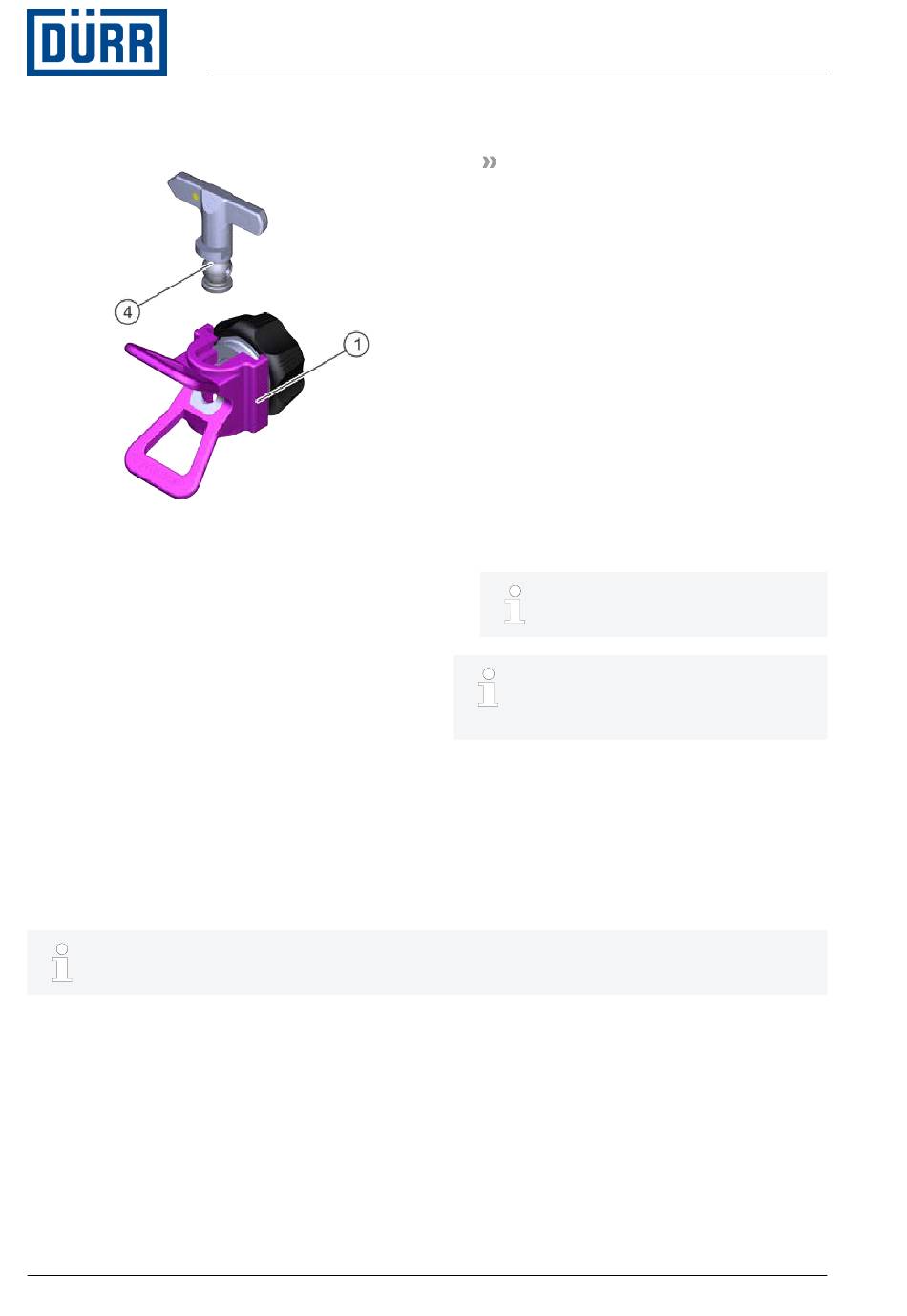

Fig. 10: Limpiar la boquilla
4. Girar 90º la palanca de reajuste de la
boquilla (4) de forma que la punta de la
flecha muestre hacia un lado.
5. Extraer la boquilla (4) hacia arriba sacán-
dola del blindaje del chorro inyectado (1).
6. Limpiar la boquilla (4) y el asiento obtu-
rador de la boquilla (2) en un baño de
limpieza.
Montaje
7. Accionar el gatillo (3). Mantener pulsado.
7.3
Mantenimiento
7.3.1 Plan de mantenimiento
Los intervalos de algunos trabajos de mantenimiento dependen de los materiales utili-
zados. Pueden adaptarse a las condiciones de operación.
18/48
8. Colocar y apretar el asiento obturador de
9. Colocar la boquilla (4) en el blindaje del
10. Girar la palanca de reajuste de la
11. Colocar el blindaje del chorro inyectado
Limpiar el filtro
Limpiar a fondo el filtro, según sea nece-
sario, para evitar que los sedimentos se
incrusten. Los sedimentos incrustados difi-
cultan el desmontaje.
1. Desmontar el filtro Ä 8.3.4 "Sustituir el
2. Limpiar el filtro con un cepillo.
3. Montar el filtro Ä 8.3.4 "Sustituir el filtro".
EcoGun AL MAN 300 - MSG00016ES
Mantenimiento y reparación
la boquilla (2).
Momento de apriete: 20 Nm
chorro inyectado (1).
boquilla (4) de forma que la punta de la
flecha muestre hacia delante.
(1). Apretar a mano.
filtro".
No usar ningún cepillo de
alambre.
Si después de la limpieza el filtro
está sucio al 20 %, debe sustituir el
filtro.
05/2018
