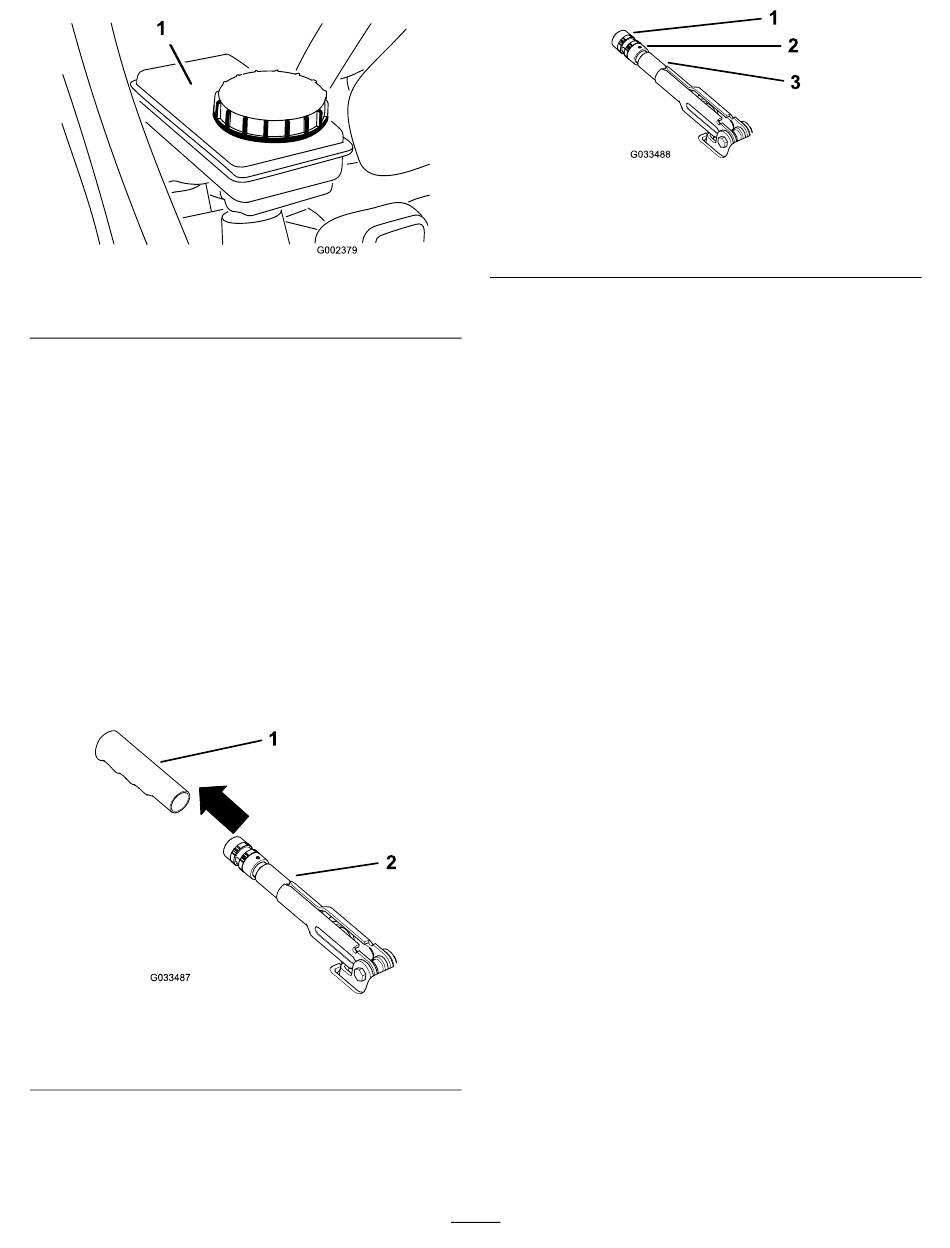

Figura 57
1. Depósito del líquido de frenos
6. Si el nivel de líquido es bajo, limpie la zona
alrededor del tapón, retire el tapón y llene el
depósito hasta el nivel correcto con el líquido de
frenos especificado
Nota:
No llene demasiado el depósito del
líquido de frenos.
Ajuste del freno de
estacionamiento
Intervalo de mantenimiento: Después de las
primeras 10 horas
Cada 200 horas
1. Retire la empuñadura de goma de la palanca
del freno de estacionamiento
Figura 58
1. Pieza de goma
2. Afloje el tornillo de fijación que sujeta el pomo a
la palanca del freno de estacionamiento
59).
(Figura 57).
(Figura 58).
2. Palanca del freno de
estacionamiento
(Figura
1. Mando
2. Tornillo de fijación
g002379
3. Gire el pomo
una fuerza de 20–22 kg (45 – 50 libras) para
accionar la palanca.
4. Apriete el tornillo de fijación cuando termine
(Figura 59).
Nota:
Si no es posible ajustar más el freno de
estacionamiento ajustando la palanca del freno,
afloje la palanca hasta el punto intermedio de su
recorrido y ajuste el cable en la parte trasera;
luego repita el paso 3.
5. Instale la empuñadura de goma en la palanca
del freno de estacionamiento

Ajuste del pedal de freno

Intervalo de mantenimiento: Cada 200 horas
Nota:
Retire el capó delantero para facilitar el
procedimiento de ajuste.
1. Retire el pasador de horquilla y la chaveta que
fijan la horquilla del cilindro maestro al pivote
del pedal de freno
g033487
54
Figura 59
3. Palanca del freno de
estacionamiento
(Figura 59) hasta que se requiera
(Figura
(Figura 60).
g033488
58).
