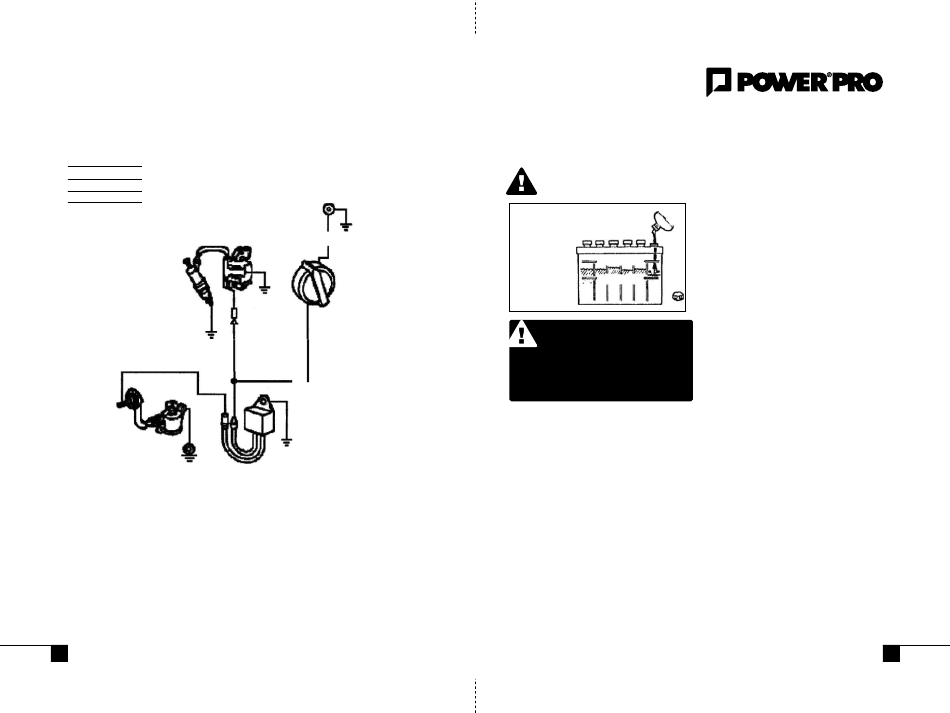

11. ESQUEMAS DE CABLEO
TIPO DE MOTOR CON EL CONTROL DEL ACEITE
Y SIN MOTOR DE ARRANQUE ELÉCTRICO
N : NEGRO
A : AMARILLO
V : VERDE
UNIDAD DE ENCENDIDO
TRANSISTORIZADA
BUJIA
A
A
INTERRUPTOR DEL
NIVELDE ACEITE
UNIDAD DE CONTROL
28
INTERRUPTOR
DEL MOTOR
N
A
N
DEL ACEITE
12. COMPONENTES
FACULTATIVOS
BATERÍA
Usar una batería de 12V, 1 8Ah o superior
NOTA: No invertir la polaridad; el motor
y/o la batería podría sufrir daños serios.
NIVEL SUPERIOR
NIVEL INFERIOR
AVISO: Si no se respeta el
procedimiento correcto, la batería
puede explotar hiriendo gravemente
la personas a su alrededor. Tener
lejos de la batería chispas, llamas
abiertas y materiales fumantes
Controlar el nivel del electrólito para estar seguros
que se encuentre comprendido entre los
marcados en la caja. Si el nivel se encuentra por
debajo de la marca inferior, quitar los tapones
y agregar agua destilada para llevar el nivel del
electrólito a la marca superior. Las pilas deben
permanecer igualmente llenas.
M A N U A L D E U S U A R I O M O T O R G A S O L I N A O H V . G E 2 0 5 . G E 4 0 0
29
