Sustitución Del Muelle Del Embrague Primario - Toro Workman HDX-Auto Instrucciones De Instalación

3
Sustitución del muelle del
embrague primario
Piezas necesarias en este paso:
1 Muelle del embrague primario, 51 mm x 70 mm
Procedimiento
1. Retire los 6 pernos con arandela prensada (¼" x 1¼")
que sujetan la cubierta al embrague primario
1. Pernos con arandela
prensada (¼" x 1¼")
2. Cubierta del control de
velocidad
2. Mueva la cubierta del control de velocidad hacia
adelante hasta que el pistón de la cubierta esté libre del
eje intermedio del embrague primario
Nota: Mantenga el muelle de retorno de la cubierta
del control de velocidad dentro del asiento del muelle
del pistón (Figura 7).
Nota: No desconecte la manguera hidráulica del
pistón de la cubierta del control.
(Figura

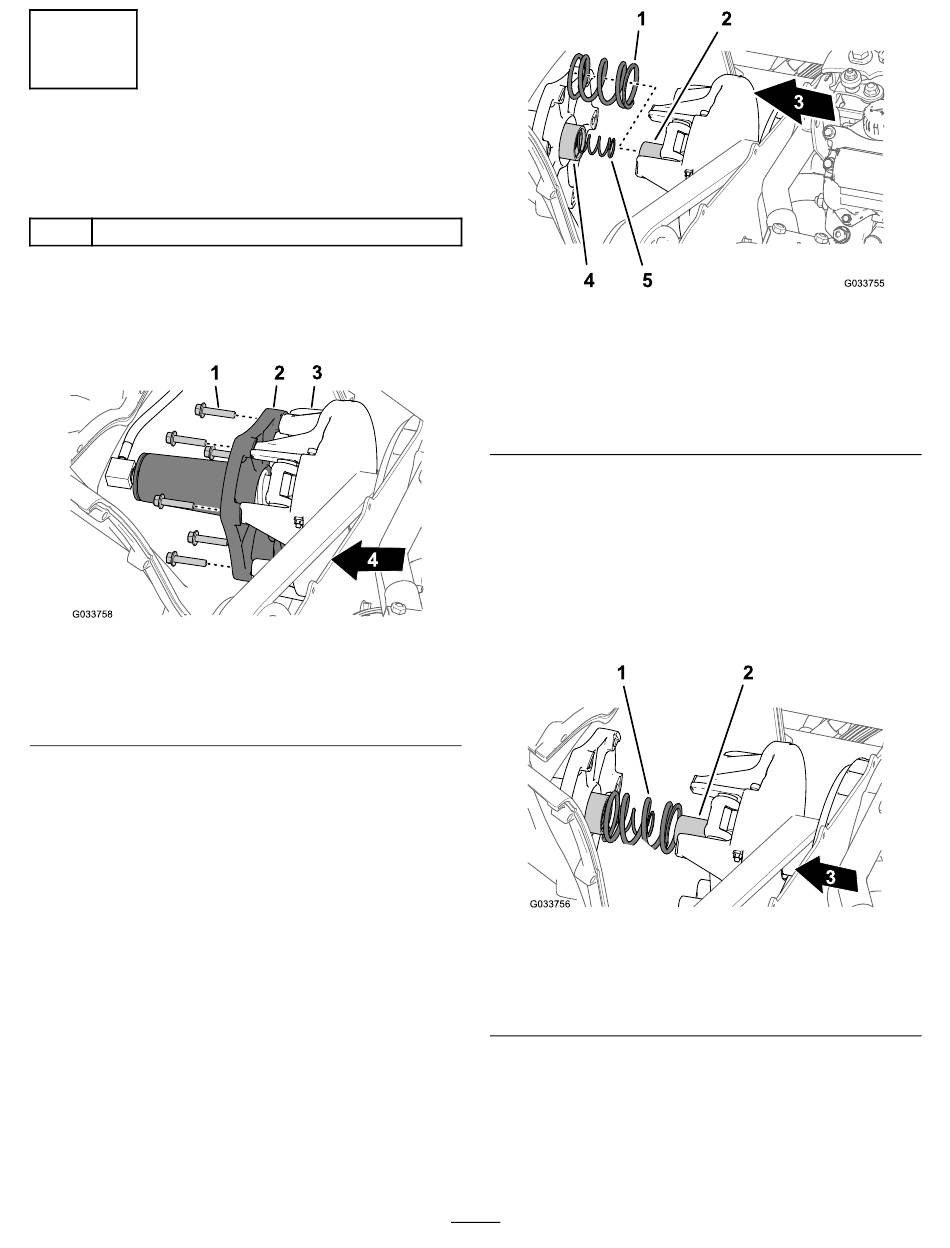

Figura 6
3. Embrague primario
4. Parte delantera de la
máquina
(Figura
1. Muelle del embrague
6).
primario, 51 mm x 65 mm
2. Eje intermedio (embrague
primario)
3. Parte delantera de la
máquina
3. Retire el muelle del embrague primario (51 mm x
65 mm) del eje intermedio del embrague primario
(Figura
Nota: Deseche el muelle del embrague primario
(51 mm x 65 mm).
4. Alinee el nuevo muelle del embrague primario (51 mm
x 70 mm) sobre el eje intermedio del embrague
primario
7).
1. Muelle del embrague
primario, 51 mm x 70 mm
2. Eje intermedio (embrague
primario)
5. Alinee el pistón de la cubierta del control con el otro
extremo del muelle del embrague primario (51 mm x
70 mm).
6. Monte la cubierta del control de velocidad en el
embrague primario
arandela prensada (¼" x 1¼") que retiró en el paso 1.
4
Figura 7
4. Panel (cubierta del control)
5. Muelle de retorno (pistón
de la cubierta del control)
7).
(Figura 8).
Figura 8
3. Parte delantera de la
máquina
(Figura 9) con los 6 pernos con
