4.6 - STOP

Para una mayor seguridad es posible instalar un pulsador que
cuando viene activado provoca el bloqueo inmediato de la
puerta. El pulsador tiene que ser de contacto normalmente
cerrado, que se abre en el caso de ser activado.
Si el pulsador de stop viene activado mientras que la puerta está
abierta, automáticamente queda deshabilitada la función de
cierre automático; para volver a cerrar la puerta es necesario dar
un comando de start (en el caso de que la función de start en
pausa estuviera deshabilitada, esta quedaría temporáneamente
rehabilitada para permitir el desbloqueo de la puerta).

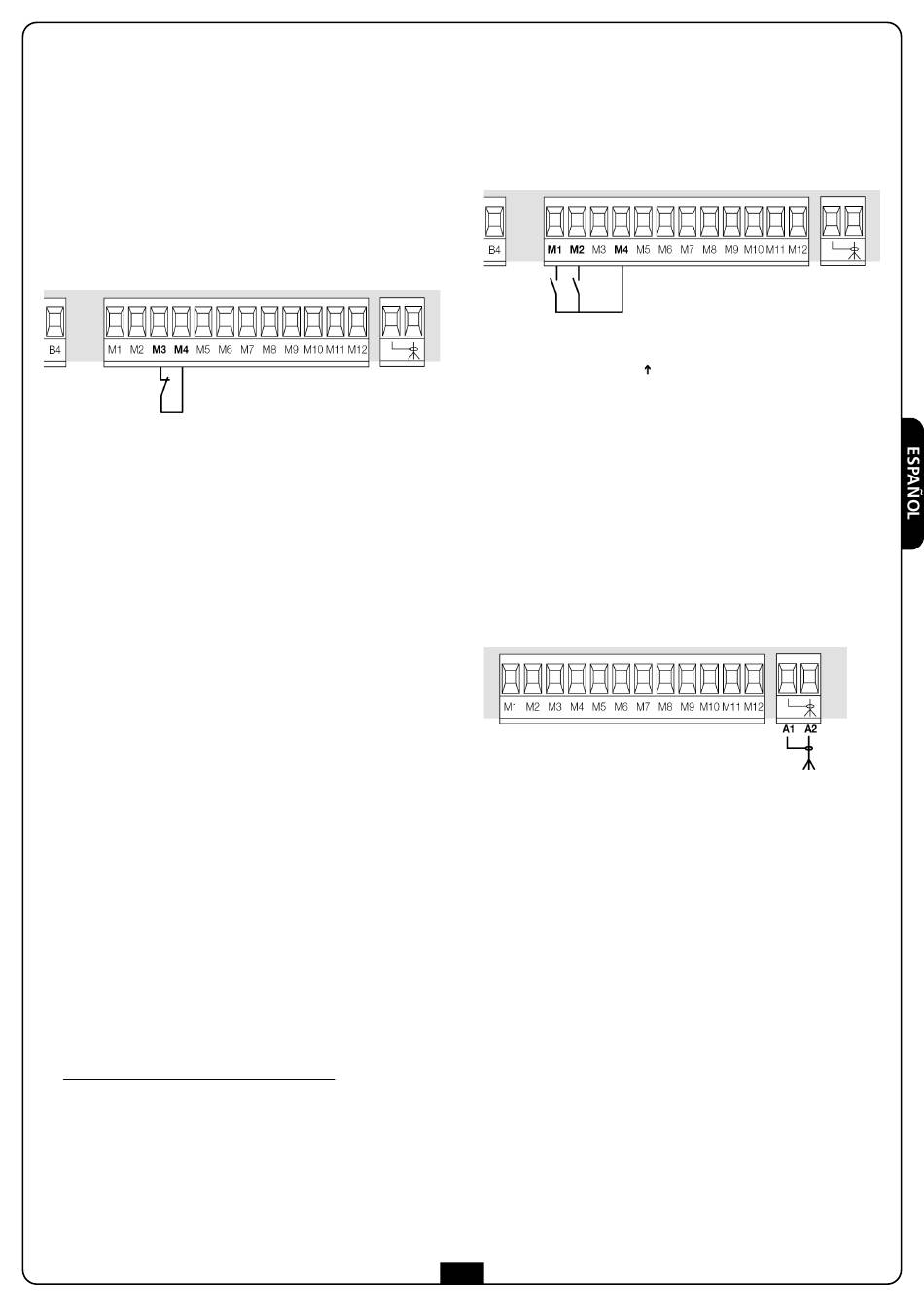

Conectar los cables del pulsador de stop entre los bornes
M3 y M4 del cuadro.
La función del pulsador de stop también puede ser activada
mediante un emisor memorizado en el canal 3 (ver las
instrucciones del receptor MR1)
4.7 - ENTRADAS DE ACTIVACION DEL
CUADRO
El cuadro PD20 dispone de dos entradas de activación.
Su funcionamiento depende de la modalidad programada
(Ver la voz Strt del menú de programación):
• Modalidad estándar: un comando en la primera entrada
provoca la apertura total de la puerta (start); un comando
en la segunda entrada provoca la apertura parcial de la
puerta (start peatonal).
• Modalidad Abre/Cierra: un comando en la primera entrada
manda siempre la apertura y un comando en la segunda
entrada manda siempre el cierre.
El comando es de tipo impulsivo: un impulso provoca la
apertura o el cierre total de la puerta.
• Modalidad Hombre Presente: un comando en la primera
entrada manda siempre la apertura y un comando en la
segunda entrada manda siempre el cierre.
El comando es de tipo monoestable: la puerta se abre o se
cierra mientras que el contacto esté cerrado y se para
inmediatamente si el contacto se abre.
• Modalidad Reloj: es como la modalidad estándar, pero la
puerta queda abierta mientras que el contacto permanece
cerrado en la entrada;
cuando el contacto se abre empieza el tiempo de pausa,
terminado este tiempo la puerta vuelve a cerrar.
Esta función permite programar durante el día las franjas
horarias de apertura de la puerta, utilizando un reloj
programador exterior.
Es indispensable habilitar el cierre automático.
NOTA: si el parámetro P.APP = 0 el temporizador conectado
en la segunda entrada no provoca la apertura, sino que
permite inhibir el cierre automático en los horarios
establecidos.
En cualquier modalidad, las entradas tienen que estar
conectadas a dispositivos con contacto normalmente abierto.
Conectar los cables del dispositivo che comanda la primera
entrada entre los bornes M1 y M4 del cuadro.
Conectar los cables del dispositivo che comanda la segunda
entrada entre los bornes M2 y M4 del cuadro.
La función asociada a la primera entrada puede ser activada
también pulsando la tecla
programación, o mediante un emisor memorizado en el canal 1
(ver las instrucciones del receptor MR1).
La función asociada a la segunda entrada puede ser activada
también pulsando la tecla i mientras estés fuera del menú
de programación, o mediante un emisor memorizado en el canal
2 (ver las instrucciones del receptor MR1).

4.8 - ANTENA EXTERNA

Se aconseja el empleo de un'antena externa modelo ANS433
para poder garantizar el maximo alcance.
Conectar el positivo de la antena al borne A2 del cuadro y
la malla al borne A1
121
mientras estés fuera del menú de
