PERIODIC CHECKING OF
PERSONAL PROTECTIVE EQUIPMENT

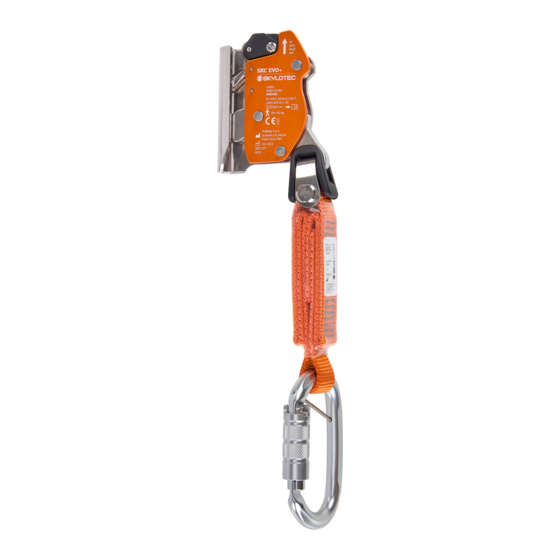

FALL ARREST DEVICES COMPARABLE TO SKC
DEVICE IDENTIFICATION SHEET
Trademark
Reference standards
EN 353-1, EN 353-2
PARTS IDENTIFICATION
PRIMARY ELEMENTS
SECONDARY ELEMENTS
REPLACEABLE PARTS
Fill-out this inspection sheet following the inspection procedure, photographs and instructions supplied by the manufacturer, which you can
download from www.climbingtechnology.com. Attention! The examiner's verdict on the severity of the anomaly must be based on objective
criteria and the specific training received. The producer accepts no responsibility deriving from inexact information recorded by the user or
servicer.
DEVICE PERIODIC CHECK SHEET
1) HISTORY AND GENERAL CHECK
1.1
Check the existence and the readability of the marking details, in particular the CE symbol and the applicable EN norm/standard.
1.2
Check that device has not exceeded the storage and/or in-use lifetime, as stated in the specific instructions for use.
1.3
Check that the device is intact and no parts are missing (check against a new product).
1.4
Check that the device has not been modified outside the factory or serviced in a non-approved centre (check against a new
product).
1.5
Check that the device has not experienced an exceptional event (e.g. fall from height, violent blow, etc.). Even in the absence of
visible defects or deterioration, the original strength could be seriously reduced.
2) VISUAL CHECK
2.1
CHECKING THE FALL ARRESTER
• BODY - Make sure the body is not bent and that there are no cuts, cracks or sharp edges. Make sure there is no wear, paying
particular attention to the areas in contact with the cable. Make sure there is no corrosion or oxidation.
• LOCKING CAM - Make sure there are no bent parts, cuts or sharp edges. Make sure there are no cuts. Make sure there
are no areas of wear, paying particular attention to the areas in contact with the cable. Make sure there is no corrosion or
oxidation.
• SAFETY LEVER - Make sure there are no bent parts, cuts, cracks or wear.
Body, locking cam, safety lever, connector. Only for mod. SKC EVO: reel, oneway mobile body system, fork for
webbing connection.
/
Energy absorber with integrated connector
Aludesign S.p.A. Via Torchio 22, 24034
Manufacturer
Cisano B.sco (BG) ITALY
PRO22-4F706CTEN_rev.7 09-19
