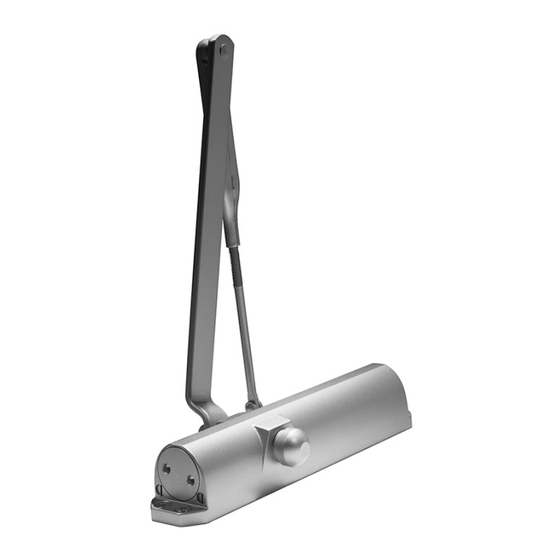

Dorma 7414 AR Manual De Instrucciones

7414/7436 AR, ARJ, ARP
Full Size Templates Supplied
Se Proporcionan Plantillas Completas
Gabarit Pleine Dimension Fourni.
(Se muestra el montaje regular de apertura mano derecha).
Determine el tipo de instalación y apertura. Separe la plantilla
apropiada, tirando de la línea perforada. Use las líneas de referencia
para alinear la plantilla de acuerdo con las instrucciones de plantilla.
Use la perforación del centro para marcar hoyos, perfore de acuerdo
con las instrucciones de plantilla. NO USE PLANTILLAS
COMPLETAS CUANDO SE USEN ADAPTADORES
Mounting Index
Page 2 - Regular Mount
Page 3 - Top Jamb Mount
Page 4 - Parallel Arm Mount
Tool List
Tape
Center Punch/Hammer
3/16" Slotted Screw Driver
#3 Cross-Point Screw Driver
7/16",13mm Box Wrench
7/32" Drill Bit / Drill
1/4-20 Tap / Tap Holder
3/8" & 5/32" Drill Bit
5mm Hex Wrench
www.dorma-usa.com
(Right hand-regular mount shown.)
Determine installation type and door hand. Separate the
appropriate template, by tearing along the perforated line. Use
reference lines to align template according to template instructions.
Use center punch to mark holes, then drill according to template
instructions. DO NOT USE FULL SIZE TEMPLATE WHEN USING
BACK OR DROP PLATES.
Indice de Montaje
Página 2 - Montaje Regular
Página 3 - Montaje Marco Superior
Página 4 - Montaje de Brazo Paralelo
Lista de Herramientas
Cinta
Perforadora Central/Martillo
3/16" Desarmador plano
Desarmador de Cruz del #3
Llave Inglesa de Caja de 7/16", 13mm
Broca / Taladro del 7/32"
Canilla / Sostenedor de Canilla de ¼-20
Broca de 3/8" & 5/32"
Llave Inglesa Hex de 5mm
1-800-523-8483
(Illustration d'un montage régulier, main droite). Choisir le type de
montage selon la main de la porte. Détacher le gabarit approprié, en le
découpant sur la ligne pointillée. Utiliser les lignes de référence pour
aligner le gabarit selon les instructions. À l'aide d'un pointeau, marquer
les trous et percer selon les instructions du gabarit. NE PAS UTILISER
LE GABARIT PLEINE DIMENSION SI VOUS UTILISEZ UNE
PLAQUE ARRIÈRE OU UNE CONSOLE.
Index du Montage
Page 2 - Régulier
Page 3 - Sur le Linteau
Page 4 - Bras Parallèle
Liste des outils
Ruban
Pointeau / Marteau
Tournevis à fente 3/16"
Tourne-vis à pointes croisées #3
Clé polygonale 7/16", 13mm
Perceuse / Mèche 7/32"
Taraud 1/4-20
Mèches 3/8" & 5/32"
Clé hexagonale 5mm
INSPK NO. 08280400 Rev.10/08
08280401
INS NO.
1 of 6 10/08
PAGE Rev.
