Instalación
Instalación de la máquina
Instale la máquina cerca de un drenaje en el suelo o drenaje abier-
to.
Cimientos de la máquina e instalación de pedestal
Puede construirse una losa de concreto para elevar una máquina.
Se debe tener cuidado a la hora de diseñar la losa por la fuerza
Especificación
A
B
IMPORTANTE: NO instale un pedestal encima del piso
existente. La fundación y el pedestal deben estar cons-
truidos y unidos como una sola pieza.
Si el suelo existente no es de hormigón armado y un grosor míni-
mo de 120 mm [4,72 in] o si se desea utilizar una losa elevada, se
deben seguir los siguientes pasos:
1. Realice un orificio más grande que la base de la máquina a
través del piso existente, consulte Figura 7 .
2. Excave a una profundidad tal como se indica en Tabla 8 desde
la parte superior del piso existente.
3. Humedezca el área excavada y esparza cemento.
4. Perfore orificios [consulte los requisitos del fabricante acerca
del tamaño de los orificios] para la barra de refuerzo del perí-
metro en el piso existente.
5. Limpie de escombros cada agujero de la barra de refuerzo.
©
Copyright, Alliance Laundry Systems LLC - NO CO-
PIAR ni TRANSMITIR
que ejerce la máquina durante la extracción. Esta losa de concre-
to, que se recomienda que no se extienda más de 200 mm [7,87
in] por encima del suelo existente, debe instalarse y reforzarse
con una barra de refuerzo, y unirse al suelo existente.
A
CHM2509N_SVG
B

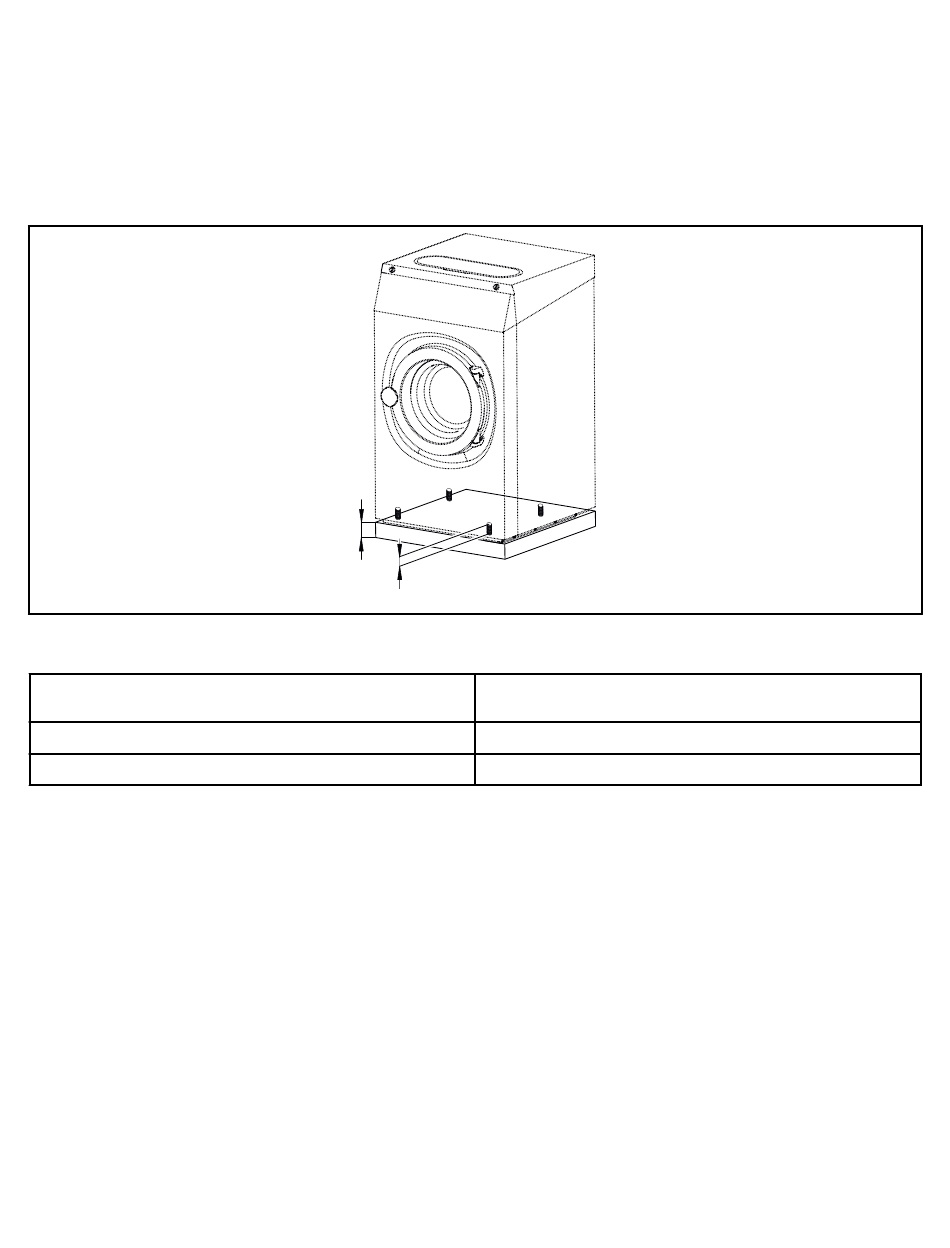

Figura 6
150 - 200 [5,9 - 7,87]
40 [1,58]
Tabla 7
6. Llene la mitad de la profundidad del agujero con adhesivo
acrílico.
7. Utilizando una barra de refuerzo n. 4 (60 ksi), sujete la nueva
losa al piso existente asegurándose de fijar las barras de re-
fuerzo a las intersecciones y de utilizar los soportes para la
barra de refuerzo adecuados, a fin de sujetar las barras a la
profundidad apropiada en la losa.
NOTA: Cuando inserte la barra de refuerzo, anote
las ubicaciones (y requisitos de espacio) para perfo-
rar los orificios correspondientes a los pernos de
anclaje químico.
8. Deje que el adhesivo alrededor de la barra de refuerzo se cure
correctamente; consulte con el fabricante de adhesivos los
tiempos de curado recomendados.
9. Vierta hormigón en la base preparada.
10. Nivele con cuidado la superficie en un plano horizontal.
30
mm [plg]
Part No. D1599COR14
